mogłoby wówczas dojść do niebezpiecznego odbicia światła
kierunku operatora, osób trzecich lub zwierząt.
• Nie wolno wymieniać zespołu laserowego na urządzenie innego
typu. Wszelkie naprawy powinny być wykonywane przez
producenta lub osobę autoryzowaną.
UWAGA: Regulacje inne niż wymienione w niniejszej instrukcji
grożą niebezpieczeństwem narażenia się na promieniowanie
laserowe!
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji
założenia, stosowania
dodatkowych środków
ochronnych, zawsze istnieje ryzyko
szczątkowe doznania urazów podczas pracy.

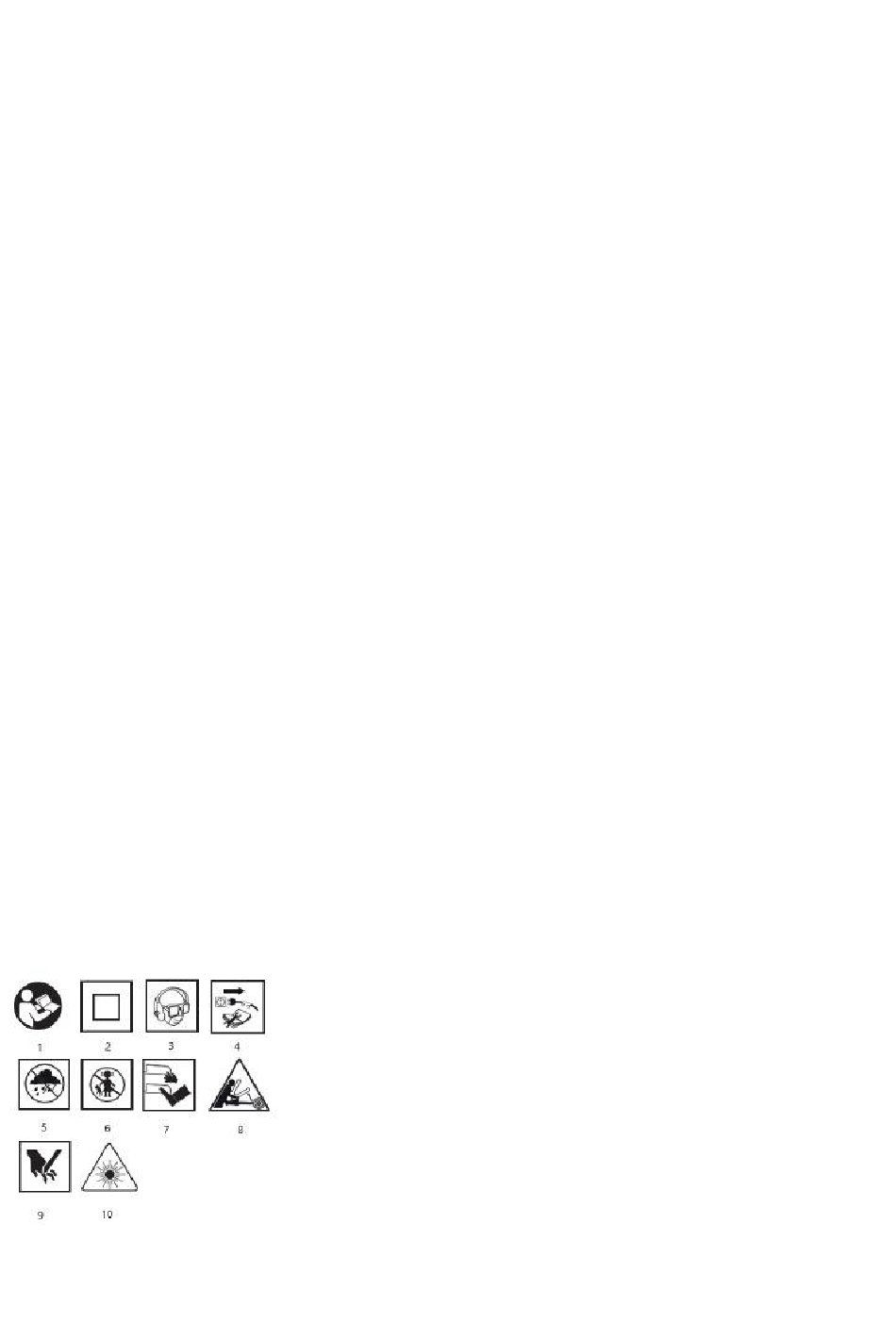

Objaśnienie zastosowanych piktogramów:
• Odłącz pilarkę od zasilania podczas wykonywania czynności
konserwacyjnych.
• Jeśli przewód zasilający ulegnie uszkodzeniu podczas pracy,
natychmiast odłącz zasilanie. NIE NALEŻY DOTYKAĆ PRZEWODU
ZASILAJĄCEGO PRZED ODŁĄCZENIEM ZASILANIA.
• Jeśli piła jest wyposażona w laser, nie wolno wymieniać lasera na
inny typ, a wszelkie naprawy muszą być wykonywane przez
•
serwis. Nie kieruj wiązki lasera na ludzi ani zwierzęta.
• Nie używaj tego narzędzia w trybie stacjonarnym. Nie jest
• przeznaczony do użytku ze stołem do cięcia.
• Zamocuj obrabiany materiał na stabilnej powierzchni i zabezpiecz
zaciskiem lub imadłem, aby wyeliminować przesuwanie. Ten
rodzaj mocowania przedmiotu obrabianego jest bezpieczniejszy
• niż trzymanie przedmiotu w ręku.
• Poczekaj, aż ostrze zatrzyma się całkowicie, zanim odłożysz
narzędzie. Ostrze tnące może się zaciąć i spowodować utratę
kontroli nad narzędziem.
BEZPIECZEŃSTWA
ZASADY
LASEROWEGO
Urządzenie laserowe zastosowane w konstrukcji pilarki jest klasy 2, o
maksymalnej mocy <1 mW, przy długości fali promieniowania λ = 650 nm.
Takie urządzenie nie jest niebezpieczne dla wzroku, jednak nie wolno
patrzeć bezpośrednio w kierunku źródła promieniowania (zagrożenie
chwilową ślepotą).
OSTRZEŻENIE. Nie wolno patrzeć bezpośrednio na wiązkę
światła laserowego. Grozi to niebezpieczeństwem. Należy
przestrzegać niżej podanych zasad bezpieczeństwa.
• Urządzenie laserowe należy użytkować zgodnie z zaleceniami
producenta.
• Nigdy nie wolno umyślnie i nieumyślnie kierować wiązki laserowej w
kierunku ludzi, zwierząt lub obiektowi innemu niż materiał
obrabiany.
• Nie wolno doprowadzić do przypadkowego skierowania wiązki
światła laserowego ku oczom osób postronnych i zwierząt przez
okres dłuższy niż 0,25 s na przykład kierując wiązkę światła
poprzez lusterka.
• Zawsze trzeba upewnić się czy światło lasera jest skierowane na
materiał, który nie ma powierzchni odbijających.
•
• Długość fali: 650 nm; Moc: < 1 mW EN 60825-1:2014
Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i
1.
warunków bezpieczeństwa w niej zawartych.
bezpiecznej z
środków zabezpieczających
URZĄDZENIA
DLA
Urządzenie z izolacją klasy drugiej
w
2.
Używaj środki ochrony osobistej (gogle ochronne,
3.
ochronniki słuchu, maskę przeciwpyłową)
Odłącz przewód zasilający przed rozpoczęciem
4.
czynności obsługowych lub naprawczych.
Chronić przed deszczem.
5.
Nie dopuszczać dzieci do urządzenia.
6.
Nie zbliżaj kończyn do elementów tnących!
7.
Zagrożenie na skutek odrzutu.
8.
Uwaga ryzyko skaleczenia dłoni, odcięcia palców.
9.
Uwaga: Promieniowanie laserowe.
10.
samego
BUDOWA I ZASTOSOWANIE
i
Pilarka tarczowa jest elektronarzędziem typu ręcznego z izolacją II
klasy. Jest ona napędzana jednofazowym silnikiem komutatorowym.
Tego typu elektronarzędzie jest szeroko stosowane do przecinania
drewna i materiałów drewnopochodnych. Nie należy stosować jej
do przecinania drewna opałowego. Próby użycia pilarki do innych
celów niż podano będzie traktowane jako użytkowanie niewłaściwe.
Pilarkę należy wykorzystywać wyłącznie z odpowiednimi tarczami
tnącymi z zębami z nakładkami z węglików spiekanych. Pilarka
tarczowa została zaprojektowana do lekkich prac w warsztatach
usługowych oraz wszelkich prac z zakresu samodzielnej działalności
amatorskiej (majsterkowanie).
Nie wolno
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
Króciec odprowadzania pyłu
1.
Osłona górna
2.
Kontrolka sygnalizująca podłączenie napięcia
3.
Dźwignia osłony dolnej
4.
Pokrętło blokady ustawienia stopy
5.
Pokrętło blokady prowadnicy równoległej
6.
Wskaźnik linii cięcia dla 45°
7.
Wskaźnik linii cięcia dla 0°
8.
Stopa
9.
Tarcza tnąca
10.
Podkładka kołnierzowa
11.
Śruba mocująca tarczę tnącą
12.
Osłona dolna
13.
Rękojeść przednia
14.
Włącznik
15.
Przycisk blokady włącznika
16.
Rękojeść zasadnicza
17.
Dźwignia blokady głębokości cięcia
18.
Przycisk blokady wrzeciona
19.
Włącznik lasera
21.
Laser
22.
Prowadnica równoległa
23.
WYPOSAŻENIE I AKCESORIA
Prowadnica równoległa
1.
Klucz sześciokątny
2.
PRZYGOTOWANIE DO PRACY
USTAWIENIE GŁĘBOKOŚCI CIĘCIA
Głębokość cięcia pod kątem prostym można regulować w zakresie od 0
do 65 mm
• Poluzować dźwignię blokady głębokości cięcia (18).
• Ustawić pożądaną głębokość cięcia (wykorzystując podziałkę).
Zablokować dźwignię blokady głębokości cięcia (18) (rys. A).
MONTAŻ PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO
Przy cięciu materiału na wąskie kawałki należy posługiwać się
prowadnicą równoległą. Prowadnica może być mocowana z prawej lub
lewej strony elektronarzędzia.
• Poluzować pokrętło blokady prowadnicy równoległej (6).
• Włożyć listwę prowadnicy równoległej (23) w dwa otwory w
stopie pilarki (9).
• Ustawić pożądaną odległość (wykorzystując podziałkę).
• Zamocować prowadnicę równoległą (23) za pomocą pokrętła
blokady prowadnicy równoległej (6) (rys. B).
Prowadnica równoległa (23) może być wykorzystywana również do
2
używać elektronarzędzia
* Mogą występować różnice między rysunkiem a wyrobem.
niezgodnie z jego
- 1 szt.
- 1 szt.
