• Darbiniekam, kas apkalpo mašīnu, jābūt pienācīgi apmācītam par
mašīnas lietošanu, ekspluatāciju un darbībām ar to.
• Izmantojiet tikai asus griešanas diskus.
• Pievērsiet uzmanību maksimālajam ātrumam, kas norādīts uz
griešanas diska.
• Pārliecinieties, ka izmantotās detaļas atbilst ražotāja ieteikumiem.
• Spīdīgu tērauda loksni (vai citus materiālus ar atstarojošu virsmu)
nav atļauts izmantot lāzera gaismu, jo tā var radīt bīstamus atstarojumus
pret operatoru, trešām personām vai dzīvniekiem.
• Neaizstājiet lāzera ierīci ar cita tipa ierīci. Visi remontdarbi jāveic
ražotājam vai pilnvarotai personai.
UZMANĪBU: Regulēšana, kas nav norādīta šajā rokasgrāmatā, ir
saistīta ar lāzera starojuma iedarbības risku!
UZMANĪBU: Ierīce ir paredzēta darbam telpās.
Neraugoties uz to, ka tiek izmantota pēc būtības droša
konstrukcija, drošības pasākumi un papildu aizsardzības
pasākumi, darba laikā vienmēr pastāv atlikušais traumu risks.

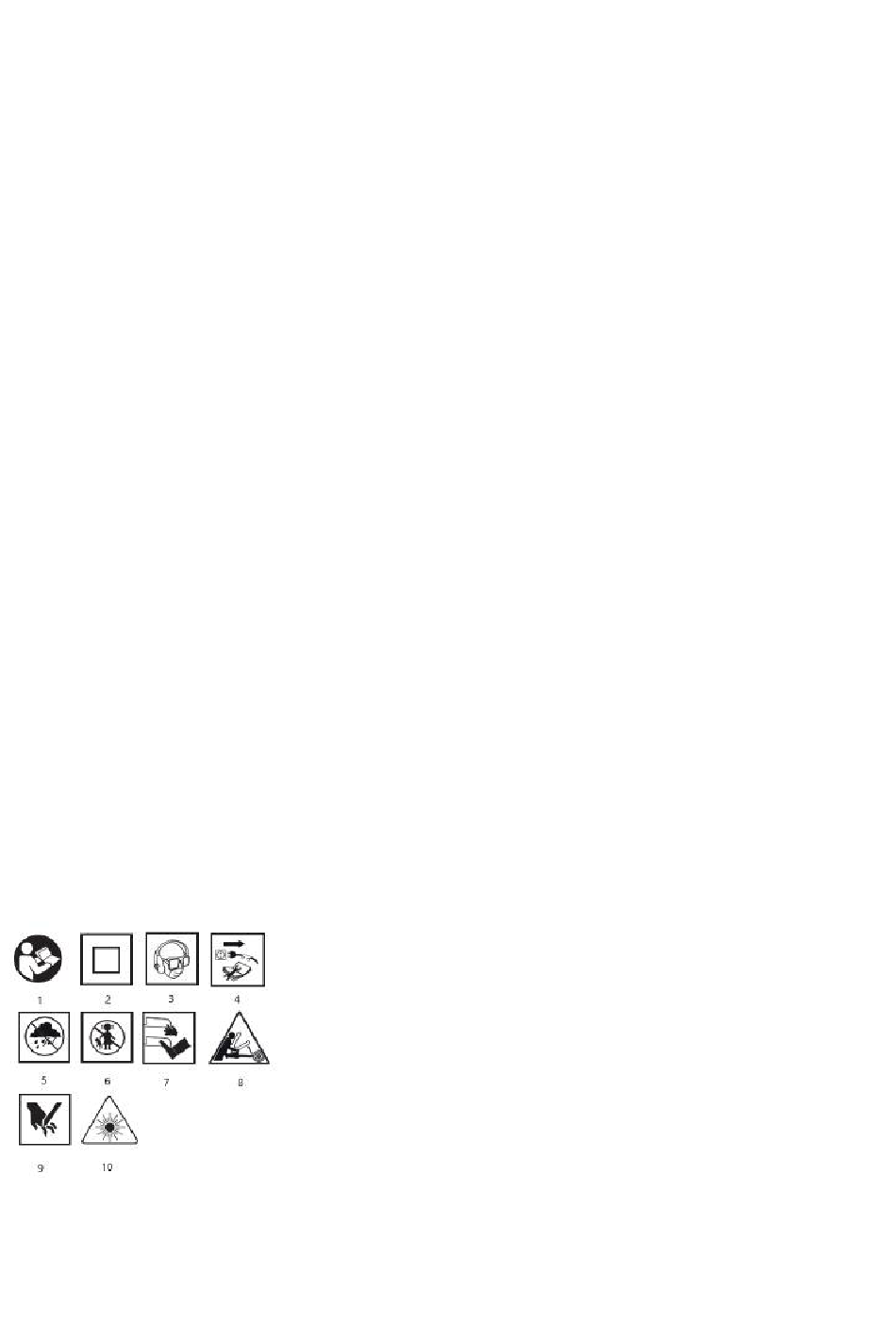

Izmantoto piktogrammu skaidrojums:
• Veicot apkopi, atvienojiet zāģi no strāvas padeves.
• Ja barošanas vads darbības laikā tiek bojāts, nekavējoties
atvienojiet strāvas padevi.
VADAM, PIRMS ATVIENOJAT BAROŠANAS AVOTU.
• Ja zāģis ir aprīkots ar lāzeru, lāzeru nedrīkst nomainīt pret cita tipa
lāzeru, un jebkurus remontdarbus drīkst veikt tikai speciālists.
•
pakalpojums. Nevirziet lāzera staru uz cilvēkiem vai dzīvniekiem.
• Neizmantojiet šo rīku stacionārā režīmā. Tas nav
• paredzēti lietošanai ar griešanas galdu.
• Nostipriniet apstrādājamo detaļu uz stabilas virsmas un nostipriniet to ar
skavu vai skavām, lai novērstu kustības. Šāda veida apstrādājamo
detaļu fiksēšana ir drošāka.
• nekā turot priekšmetu rokā.
• Pirms instrumenta nolikšanas uz leju pagaidiet, līdz asmens
pilnībā apstājas. Griešanas asmens var iestrēgt un jūs varat
zaudēt kontroli pār instrumentu.
LĀZERA IERĪCES DROŠĪBAS NOTEIKUMI
Lāzera ierīce, ko izmanto zāģa izgatavošanā, ir 2. klases lāzera ierīce ar
maksimālo jaudu <1 mW, ar starojuma viļņa garumu λ = 650 nm. Šāda
ierīce nav bīstama redzei, taču nedrīkst skatīties tieši starojuma avota
virzienā (īslaicīga akluma risks).
BRĪDINĀJUMS. Neskatieties tieši lāzera gaismas starā. Tas
rada apdraudējumu. Ievērojiet šādus drošības noteikumus.
• Lietojiet lāzera ierīci saskaņā ar ražotāja ieteikumiem.
• Nekad tīši vai netīši nenovirziet lāzera staru uz cilvēkiem, dzīvniekiem
vai objektiem, kas nav darba materiāls.
• Lāzera staru nedrīkst nejauši novirzīt uz apkārtējo cilvēku un
dzīvnieku acīm ilgāk par 0,25 sekundēm, piemēram, virzot
gaismas staru caur spoguļiem.
• Vienmēr ir jānodrošina, lai lāzera gaisma tiktu vērsta uz materiālu,
kam nav atstarojošu virsmu.
•
• Viļņa garums: 650 nm; Jauda: < 1 mW EN 60825-1:2014
Izlasiet lietošanas instrukciju un ievērojiet tajā ietvertos
1.
brīdinājumus un drošības nosacījumus.
Otrās klases izolācijas ierīce
2.
Lietojiet individuālos aizsardzības līdzekļus
3.
(aizsargbrilles, ausu aizsarglīdzekļus, putekļu
NEPIESKARIETIES BAROŠANAS
masku).
Pirms apkopes vai remonta atvienojiet strāvas vadu.
4.
Aizsargājiet no lietus.
5.
Sargājiet bērnus no ierīces.
6.
Sargājiet ekstremitātes no griešanas elementiem!
7.
Bīstamība, ko rada atsitiens.
8.
Uzmanību, risks sagriezt rokas, sagriezt pirkstus.
9.
Piezīme: lāzera starojums.
10.
KONSTRUKCIJA UN PIELIETOJUMS
Ripzāģis ir ar roku pārnēsājams elektroinstruments ar II klases
izolāciju. To darbina vienfāzes komutatora motors. Šāda tipa
elektroinstrumentus plaši izmanto koka un koksnes materiālu
zāģēšanai. To nedrīkst izmantot malkas zāģēšanai. Mēģinājumi
izmantot zāģi citiem mērķiem, kas nav norādītie, tiks uzskatīti par
neatbilstošu lietošanu. Izmantojiet ripzāģi tikai ar piemērotiem
zāģa asmeņiem ar karbīda uzgaļiem. Ripzāģis ir paredzēts
viegliem darbiem servisa darbnīcās un visiem darbiem patstāvīgās
amatieru darbības (DIY) jomā.
Neizmantojiet elektroinstrumentu nepareizi.
GRAFISKO LAPU APRAKSTS
Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas
parādītas šīs rokasgrāmatas grafiskajās lapās.
Putekļu izplūdes sprausla
1.
Augšējais vāks
2.
Sprieguma savienojuma indikatora gaisma
3.
Apakšējā aizsarga svira
4.
Kāju iestatīšanas bloķēšanas poga
5.
Paralēlo vadotņu bloķēšanas rokturis
6.
45° griešanas līnijas indikators
7.
0° griešanas līnijas indikators
8.
Novērtējiet
9.
Griešanas disks
10.
Atloka paplāksne
11.
Griešanas ripas stiprinājuma skrūve
12.
Apakšējais vāks
13.
Priekšējais rokturis
14.
Pārslēdziet
15.
Slēdža bloķēšanas poga
16.
Pamata rokturis
17.
Griešanas dziļuma bloķēšanas svira
18.
Vārpstas bloķēšanas poga
19.
Lāzera slēdzis
20.
Lāzera
21.
Paralēlais ceļvedis
22.
* Starp rasējumu un izstrādājumu var būt atšķirības.
APRĪKOJUMS UN PIEDERUMI
Paralēlais ceļvedis
1.
Sešstūra atslēga
2.
SAGATAVOŠANĀS DARBAM
GRIEŠANAS DZIĻUMA IESTATĪŠANA
Griešanas dziļumu taisnā leņķī var regulēt no 0 līdz 65 mm.
• Atbrīvojiet griešanas dziļuma bloķēšanas sviru (18).
• Iestatiet vēlamo griešanas dziļumu (izmantojot skalu).
Bloķējiet griešanas dziļuma bloķēšanas sviru (18) (A attēls).
PARALĒLĀS GRIEŠANAS VADOTNES UZSTĀDĪŠANA
Griežot materiālu šaurās daļās, izmantojiet paralēlo vadīklu. Vadotni var
uzstādīt elektroinstrumenta labajā vai kreisajā pusē.
• Atbrīvojiet paralēlās vadotnes fiksācijas pogu (6).
• Ievietojiet paralēlo virzošo stieni (23) divos caurumos zāģa
pamatnē (9).
• Iestatiet vēlamo attālumu (izmantojot skalu).
• Nostipriniet paralēlo vadīklu (23) ar paralēlās vadīklas fiksatora
pogu (6) (B attēls).
Paralēlo vadīklu (23) var izmantot arī slīpajiem griezumiem no
Nekad nepieļaujiet, lai jūsu roka vai pirksti atrastos aiz
darbojošā zāģa. Ja notiek atsitiens, zāģis var uzgāzties uz jūsu
rokas, radot nopietnus ievainojumus.
ATVĀŽAMAIS APAKŠĒJAIS VĀKS
Griešanas diska (10) apakšējais aizsargs (13) automātiski atgrūžas
atpakaļ, kad tas saskaras ar griezamo materiālu. Lai to atgrūstu
47
- 1 gab.
- 1 gab.
līdz
