• pirštinės, skirtos pjovimo diskams ir kitoms šiurkščioms bei aštrioms
medžiagoms tvarkyti (jei įmanoma, pjovimo diskus reikia laikyti už
skylės);
• Pjaudami medieną prijunkite dulkių ištraukimo sistemą.
Saugus darbas
• Svarbu pasirinkti pjovimo diską pagal pjaunamos medžiagos tipą.
• Nenaudokite grandininio pjūklo kitoms medžiagoms, išskyrus medieną
ar medienos medžiagas, pjauti.
• Nenaudokite grandininio pjūklo be apsaugos arba kai ji yra užblokuota.
• Mašinos darbo vietos grindys turi būti gerai prižiūrimos, be atšokusių
medžiagų ar išsikišimų.
• Turi būti užtikrintas tinkamas darbo vietos apšvietimas.
• Mašiną valdantis darbuotojas turi būti tinkamai apmokytas, kaip
naudoti, valdyti ir tvarkyti mašiną.
• Naudokite tik aštrius pjovimo diskus.
• Atkreipkite dėmesį į maksimalų greitį, pažymėtą ant pjovimo disko.
• Įsitikinkite, kad naudojamos dalys atitinka gamintojo rekomendacijas.
• Blizgančios plieno skardos (arba kitų medžiagų su atspindinčiu
paviršiumi) negalima naudoti lazerio šviesos, nes tuomet gali atsirasti
pavojingų atspindžių į operatorių, trečiąsias šalis arba gyvūnus.
• Nepakeiskite lazerio įrenginio kito tipo įrenginiu. Visus remonto
darbus turi atlikti gamintojas arba įgaliotas asmuo.
DĖMESIO: Atliekant kitus nei šiame vadove nurodytus
reguliavimus, kyla lazerio spinduliuotės poveikio pavojus!
DĖMESIO: prietaisas skirtas naudoti patalpose.
Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir
papildomų apsaugos priemonių naudojimo, visada išlieka rizika
susižeisti darbo metu.
Naudojamų piktogramų paaiškinimas:
• Atlikdami techninę priežiūrą, atjunkite pjūklą nuo maitinimo šaltinio.
• Jei maitinimo laidas sugadinamas darbo metu, nedelsdami
atjunkite maitinimo šaltinį. NELIESKITE MAITINIMO LAIDO PRIEŠ
ATJUNGDAMI MAITINIMO ŠALTINĮ.
• Jei pjūkle yra įrengtas lazeris, lazerio negalima keisti kito tipo lazeriu,
o bet kokį remontą turi atlikti
•
paslaugos. Nenukreipkite lazerio spindulio į žmones ar gyvūnus.
• Nenaudokite šio įrankio stacionariu režimu. Tai nėra
• skirtas naudoti su pjovimo stalu.
• Užfiksuokite ruošinį ant stabilaus paviršiaus ir pritvirtinkite jį spaustuvu
arba spaustuvu, kad jis nejudėtų. Toks ruošinio tvirtinimas yra
saugesnis
• nei laikydami objektą rankoje.
• Prieš nuleisdami įrankį palaukite, kol ašmenys visiškai sustos.
Pjovimo peilis gali užstrigti ir dėl to galite prarasti įrankio kontrolę.
LAZERINIO PRIETAISO SAUGOS TAISYKLĖS
Pjūklo konstrukcijoje naudojamas 2 klasės lazerinis prietaisas, kurio
didžiausia galia <1 mW, o spinduliuotės bangos ilgis λ = 650 nm. Toks
prietaisas nėra pavojingas regėjimui, tačiau negalima žiūrėti tiesiai į
spinduliuotės šaltinio kryptį (laikino apakimo pavojus).
ĮSPĖJIMAS. Nežiūrėkite tiesiai į lazerio šviesos spindulį. Tai
kelia pavojų. Laikykitės šių saugos taisyklių.
• Lazerinį prietaisą naudokite pagal gamintojo rekomendacijas.
• Niekada tyčia ar netyčia nenukreipkite lazerio spindulio į žmones,
gyvūnus ar kitus objektus, išskyrus darbo medžiagą.
• Lazerio spindulio negalima atsitiktinai nukreipti į pašalinių asmenų ir
gyvūnų akis ilgiau nei 0,25 sekundės, pavyzdžiui, nukreipiant
šviesos spindulį per veidrodžius.
• Visada būtina užtikrinti, kad lazerio šviesa būtų nukreipta į medžiagą,
neturinčią atspindinčių paviršių.
•
• Bangos ilgis: 650 nm; galia: < 1 mW EN 60825-1:2014

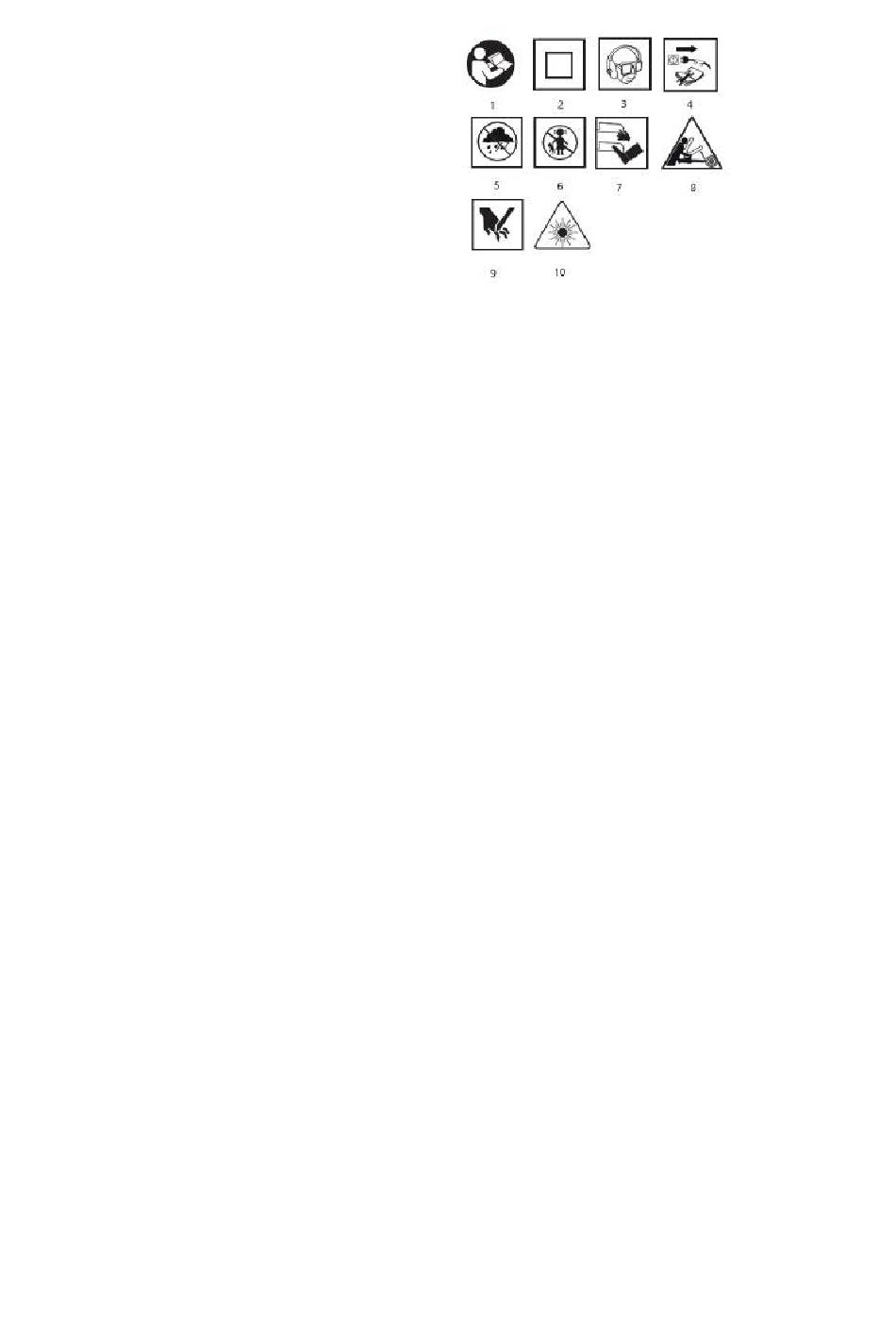

Perskaitykite naudojimo instrukciją ir laikykitės joje
1.
pateiktų įspėjimų bei saugos reikalavimų.
Antros klasės izoliavimo įtaisas
2.
Dėvėkite asmenines apsaugos priemones
3.
(apsauginius akinius, ausų apsaugą, dulkių kaukę).
Prieš atlikdami techninę priežiūrą ar remontą
4.
atjunkite maitinimo laidą.
Apsaugokite nuo lietaus.
5.
Laikykite vaikus atokiau nuo prietaiso.
6.
Saugokite galūnes nuo pjovimo elementų!
7.
Pavojus dėl atatrankos.
8.
Atsargiai, pavojus susipjaustyti rankas, nusipjauti pirštus.
9.
Pastaba: lazerio spinduliuotė.
10.
KONSTRUKCIJA IR TAIKYMAS
Diskinis pjūklas yra rankinis elektrinis įrankis su II klasės izoliacija. Jį
suka vienfazis komutacinis variklis. Šio tipo elektrinis įrankis plačiai
naudojamas medienai ir medienos medžiagoms pjauti. Jo
negalima naudoti malkoms pjauti. Bandymai naudoti pjūklą kitais
nei nurodyta tikslais bus laikomi netinkamu naudojimu. Diskinį pjūklą
naudokite tik su tinkamais pjūklais su karbido antgaliais. Diskinis
pjūklas skirtas lengviems darbams serviso dirbtuvėse ir visiems
darbams, susijusiems su savarankiška mėgėjiška veikla (DIY).
Nenaudokite elektrinio įrankio netinkamai.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Toliau pateikta numeracija nurodo įrenginio sudedamąsias dalis,
pavaizduotas šio vadovo grafiniuose puslapiuose.
Dulkių išleidimo antgalis
1.
Viršutinis dangtis
2.
Įtampos jungties indikatoriaus lemputė
3.
Apatinė apsaugos svirtis
4.
Kojos nustatymo fiksavimo rankenėlė
5.
Lygiagretaus kreipiklio fiksavimo rankenėlė
6.
45° pjovimo linijos indikatorius
7.
0° pjovimo linijos indikatorius
8.
Įvertinkite
9.
Pjovimo diskas
10.
Flanšo poveržlė
11.
Pjovimo disko tvirtinimo varžtas
12.
Apatinis dangtis
13.
Priekinė rankena
14.
Perjungti
15.
Jungiklio užrakto mygtukas
16.
Pagrindinė rankena
17.
Pjovimo gylio fiksavimo svirtis
18.
Suklio fiksavimo mygtukas
19.
Lazerinis jungiklis
20.
Lazeris
21.
Lygiagretusis vadovas
22.
* Brėžinys ir gaminys gali skirtis.
ĮRANGA IR PRIEDAI
Lygiagretusis vadovas
1.
Šešiakampis veržliaraktis
2.
PASIRUOŠIMAS DARBUI
PJOVIMO GYLIO NUSTATYMAS
Pjovimo gylį stačiu kampu galima reguliuoti nuo 0 iki 65 mm
• Atlaisvinkite pjovimo gylio fiksavimo svirtį (18).
43
- 1 vnt.
- 1 vnt.
