COMPACT 1.4
IT

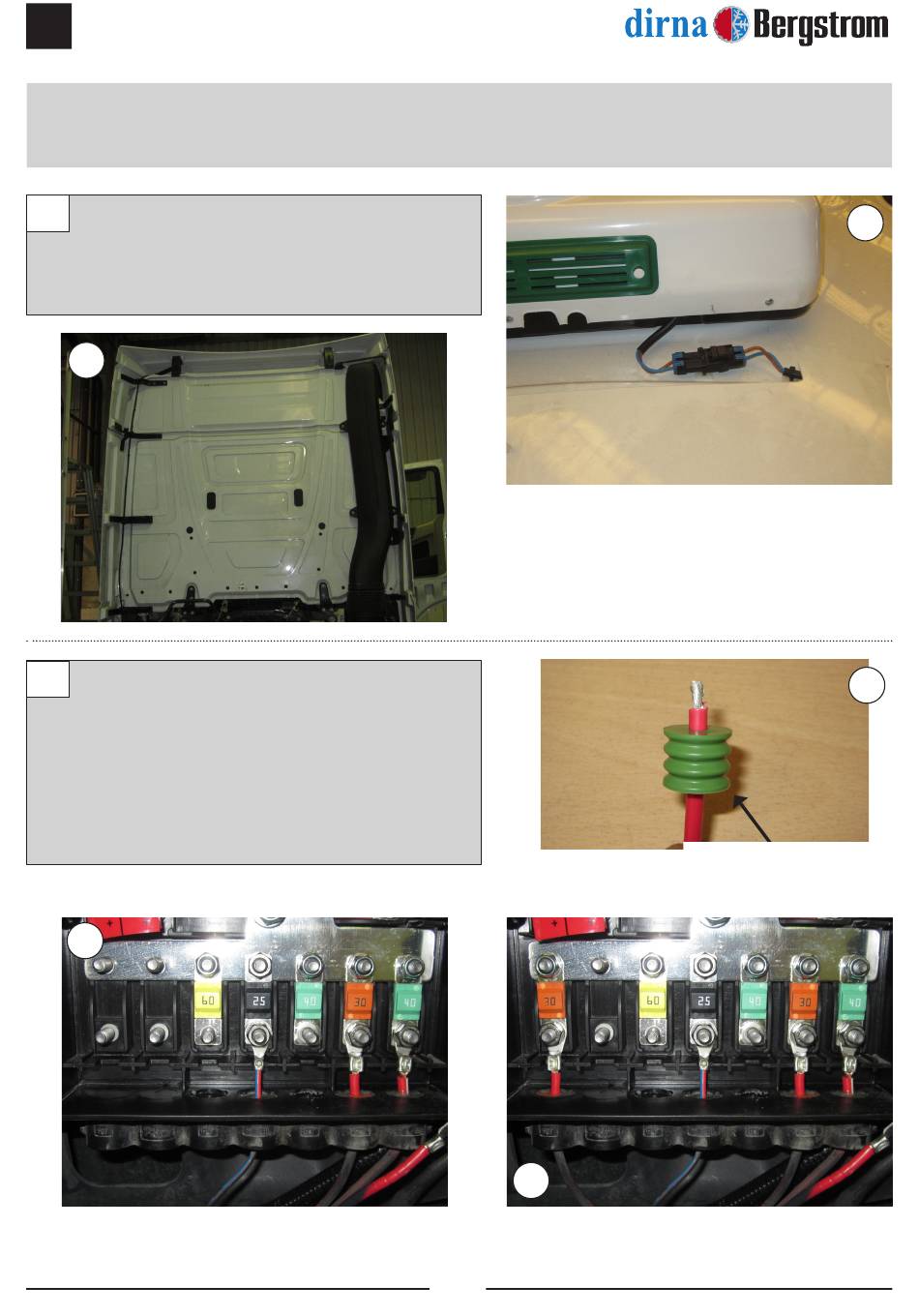

CONNESSIONE DEL CABLAGGIO DI ALIMENTAZIONE
1
Collegare il cavo di alimentazione al gruppo, fissarlo
al tettuccio con i supporti adesivi e le fascette. Far
passare il cablaggio dalla parte posteriore della
cabina.
1
2
Collegare l'altra estremità del cablaggio e portare
il cavo positivo (blu) alla scatola delle connessioni
in posizione X4.
Nota: a seconda dell'ubicazione della scatola
delle connessioni, il cavo positivo è più lungo del
necessario. Occorre perciò tagliarlo alla lunghezza
richiesta.
2
Far passare il cablaggio dalla posizione X4 e
fissare il terminale
ISTRUZIONI PARTICOLAREGGIATE SULLA
2
Montare il fusibile da 30 A in dotazione e fissare
con la rondella e il dado
58
1
2
Inserire il cablaggio nella
guaina in dotazione
®
