COMPACT 1.4
8

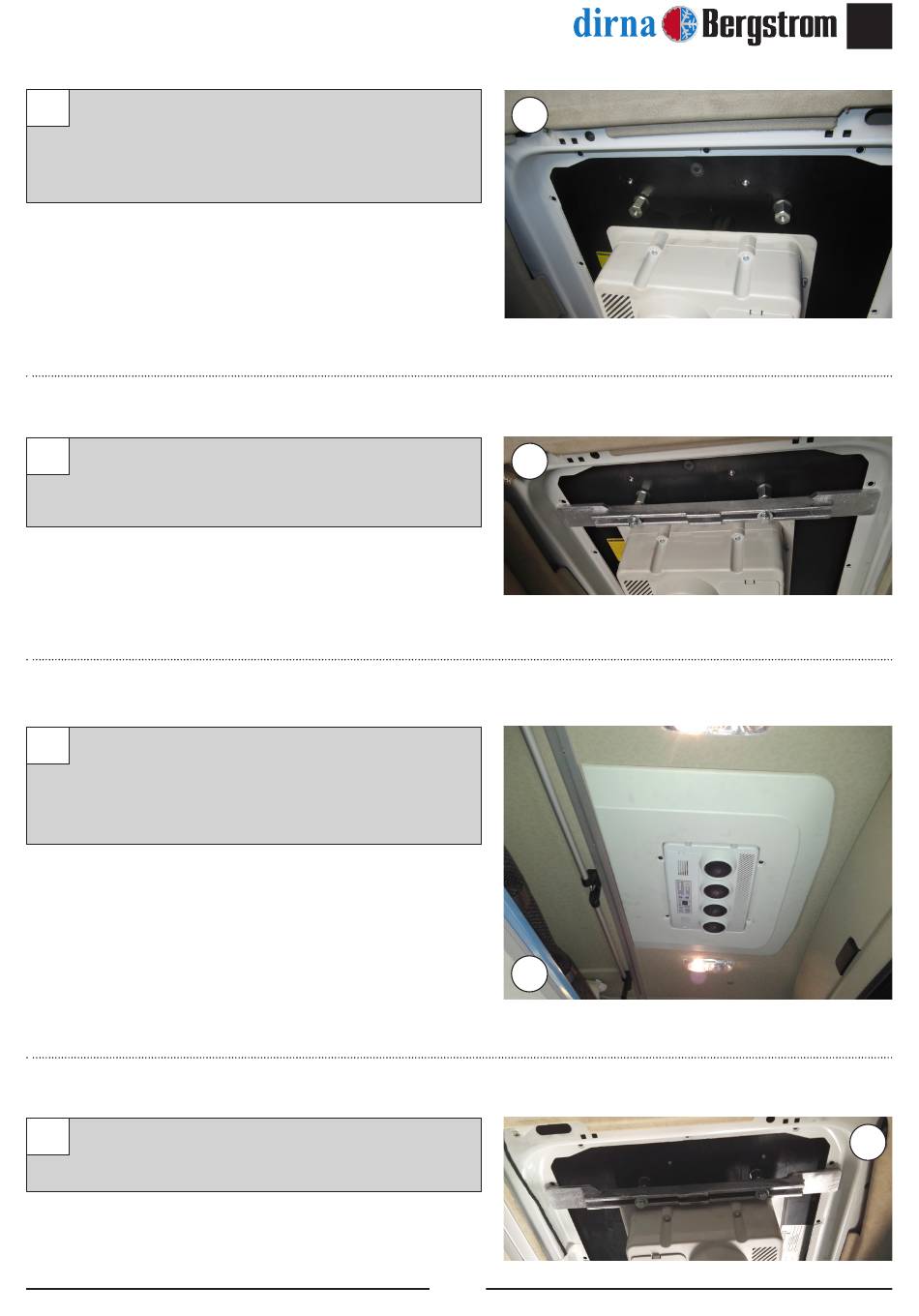

Roscar (4) hexágonos L=26 en los insertos de la
base del equipo con arandela de goma, arandela
plana y apretar con un par de apriete de 12,7±10%
Nm.
9
Colocar soportes de fijación con (4) tornillos
8/125x45 con arandela plana, arandela grower,
sin apretar.
10
Presentar consola y centrar el equipo tomando
como referencia el riel de la cortina (la consola
debe hacer tope sobre el riel). Una vez centrado
quitar consola.
11
Fijar los soportes de sujeción apretando los
tornillos M8/125x45.
8
9
10
7
ES
®
11
