Esquema Eléctrico - dirna Bergstrom bycool green line compact 1.4 Montageanweisungen

COMPACT 1.4
ES
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa de
mandos no se enciende y el equipo no funciona.
Soplador
centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
Compresor
¡AVISO IMPORTANTE!
Control
electrónico
Caja positivos
posición X4
Compresor
Caja especial
para negativos
Módulo
electrónico
Compresor
12

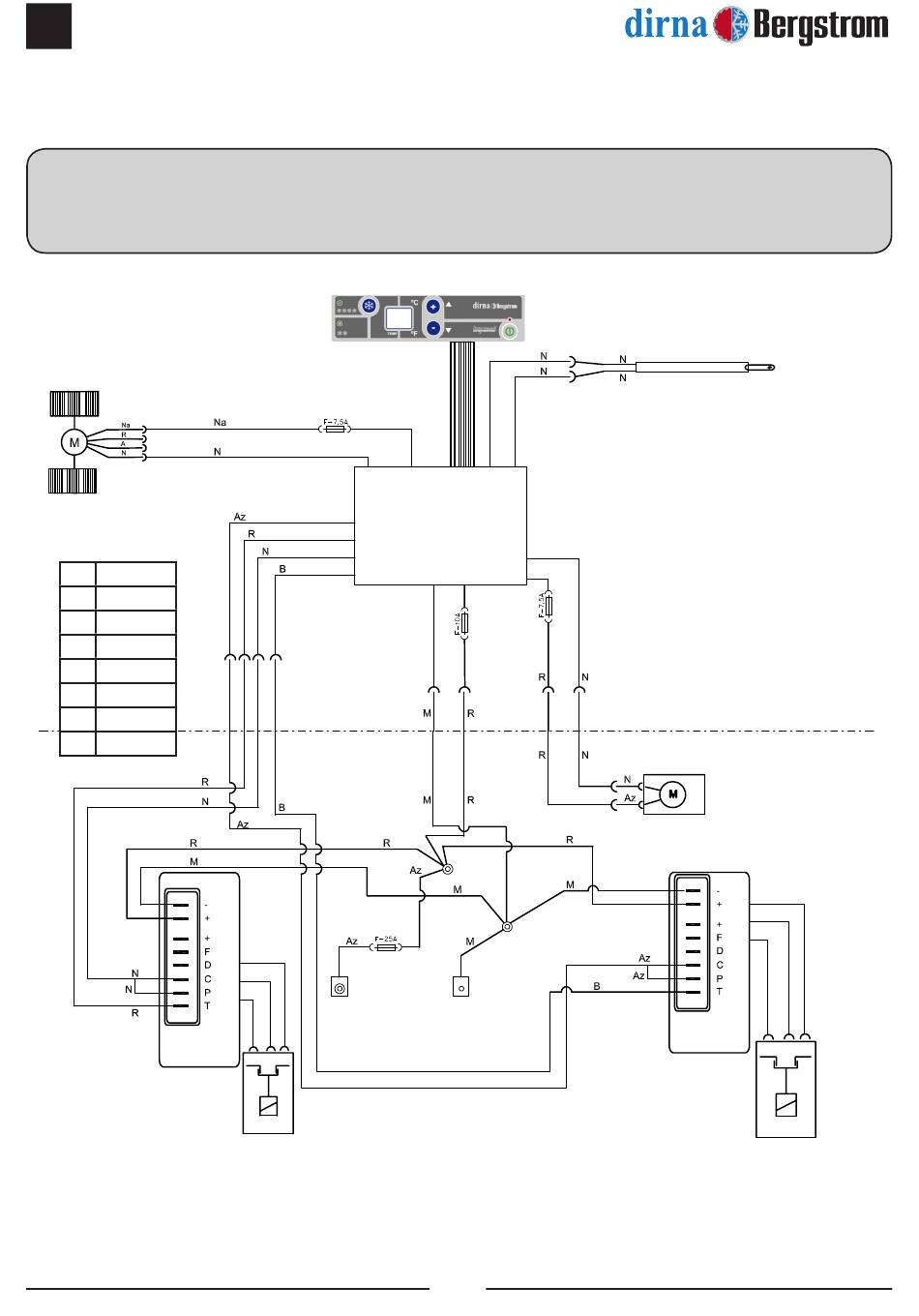

Esquema eléctrico
Sensor
aire de retorno
Ventilador del
condensador
Compresor
®
