COMPACT 1.4
FR
Attention de ne pas inverser les polarités au moment de connecter l'équipement. Si cela se produisait, la
plaque de commande ne s'allumerait pas et l'équipement ne fonctionnerait pas.
Souffleur
centrifuge
Az
Bleu
N
Noir
R
Rouge
V
Vert
B
Blanc
A
Jaune
Na
Orange
M
Marron
Commande
électronique
compresseur
AVIS IMPORTANT !
Contrôle
électronique
Boîte positifs
position X4
Compresseur
Boîte spéciale
pour négatifs
Commande
électronique
compresseur
36

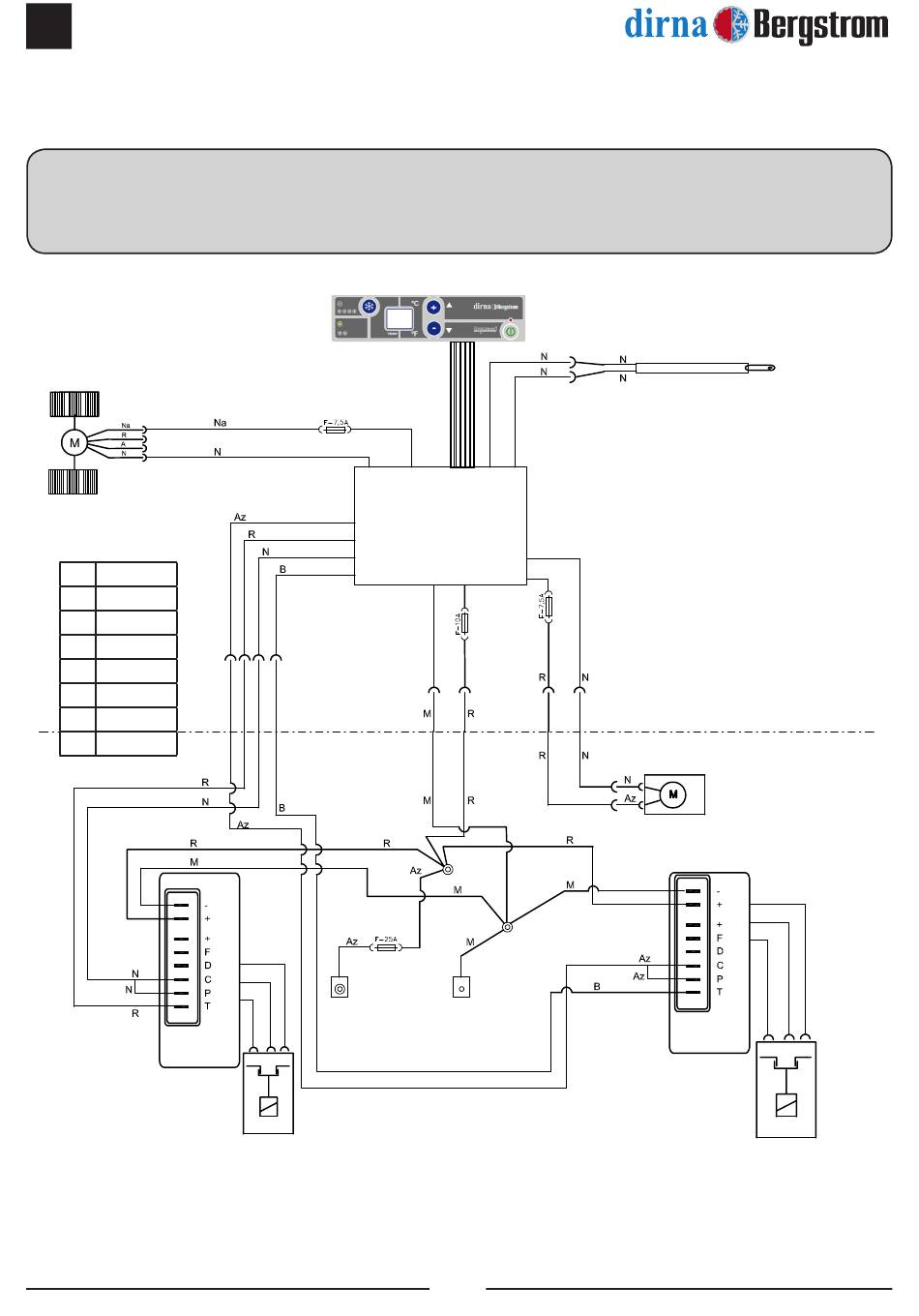

Schéma électrique
Capteur
air de retour
Ventilateur du
condenseur
Compresseur
®
