COMPACT 1.4

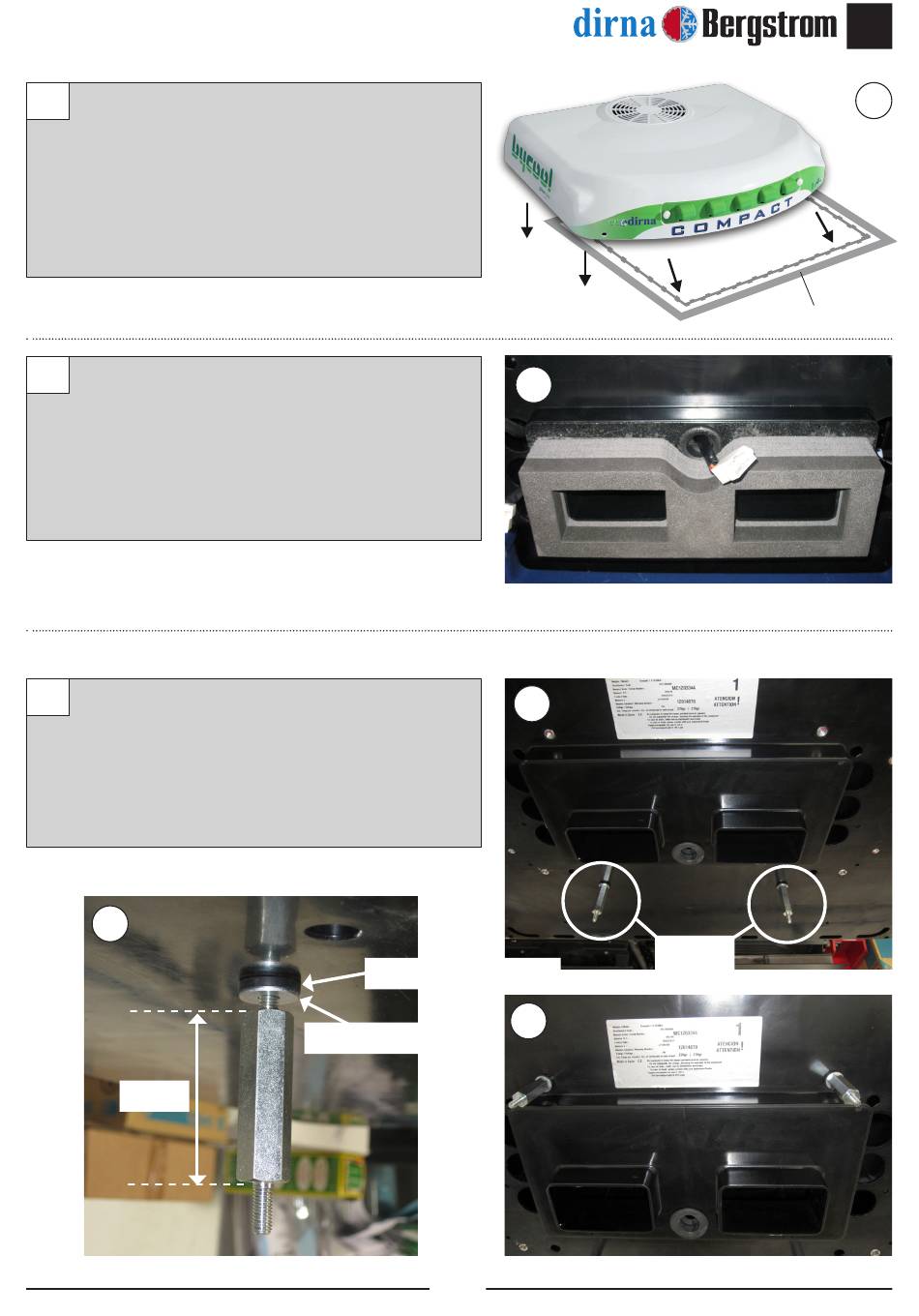

3 KABINENAUSSENSEITE:
Compact in der Lukenaussparung positionieren.
Achtung! Beim Auflegen des Geräts auf die
Lukenaussparung darauf achten, dass die
Ablassausgänge nicht von der EPDM-Dichtung
zusammengedrückt werden.
4
Schaumgummidurchführung anbringen, wobei der
weichere Teil auf der Gerätegrundplatte aufliegt.
Achtung: Je nach Kabine kann es erforderlich sein,
die (2) mitgelieferten Führungen zu verwenden,
damit die Luftverteilertafel
ausgerichtet ist.
5
(4) Gummiunterlegscheiben
Breitflansch-Flachscheiben
Sechskant-Abstandshalter
Danach Sechskant-Abstandshalter
bis die Gummiunterlegscheibe
zusammengedrückt wird.
5
L=43
ordnungsgemäß
Ø 6, (4)
Ø 6 auf die
L=43 legen.
anziehen,
ein wenig
Breitflansch-Flachscheiben
Gummiunterlegscheiben
41
4
5
L= 43
5
GE
®
3
Luke
