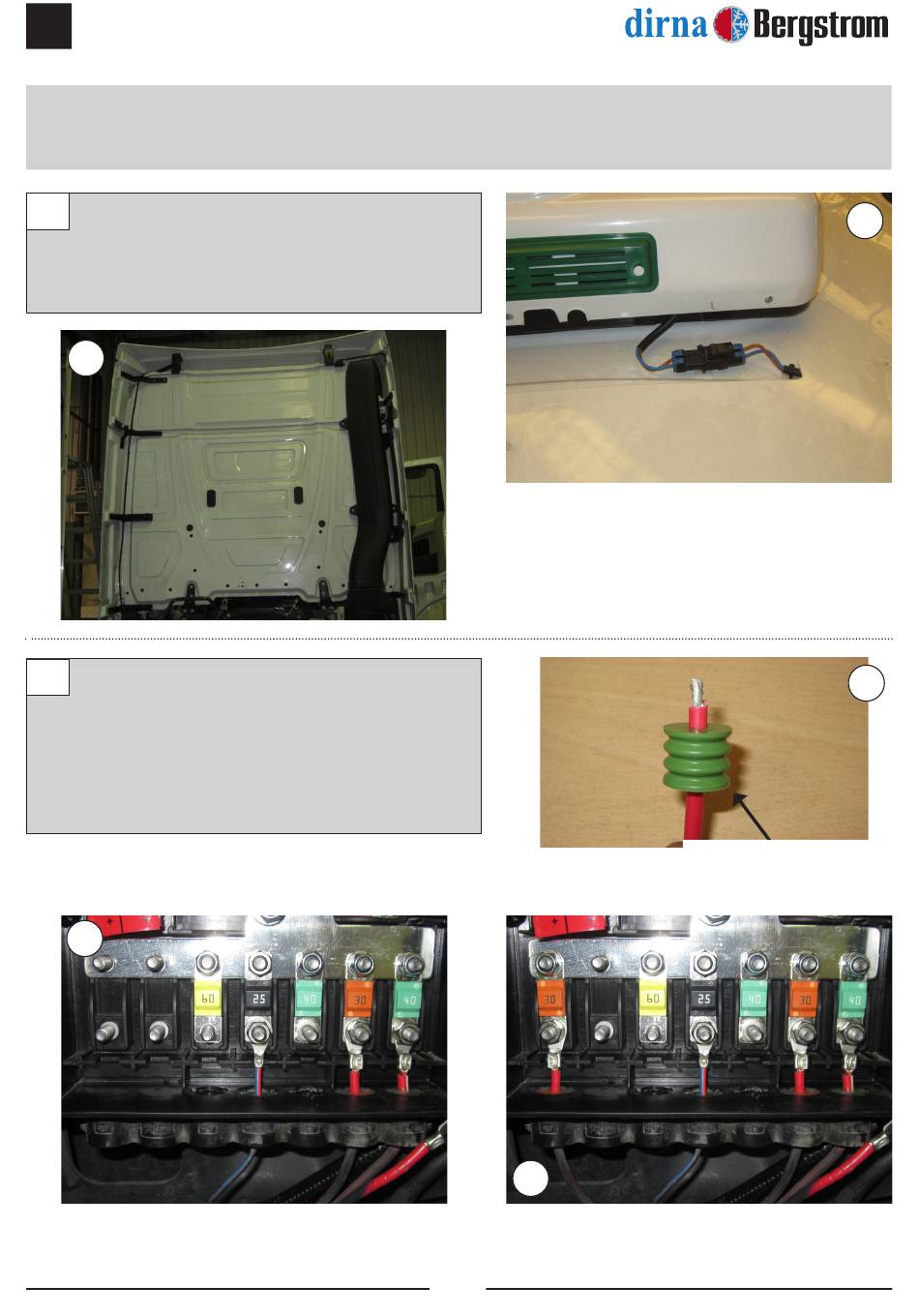

dirna Bergstrom bycool green line compact 1.4 Montageanweisungen Seite 10

COMPACT 1.4
ES
1 Conectar el cable de alimentación al equipo, fijarlo
al techo con soportes con adhesivo y bridas.
Después bajar el cableado por la parte trasera de
la cabina.
1
2
Conectar el otro extremo del cableado y llevar
el cable positivo (azul) a caja de conexiones en
posición X4.
Nota: Dependiendo de la ubicación de la caja de
conexiones el cable positivo sobrará en longitud.
Cortar éste a longitud deseada.
2
Pasar cableado por posición X4 y grapar
INSTRUCCIONES DETALLADAS SOBRE
CONEXIÓN CABLEADO ALIMENTACIÓN
terminal
2
Colocar fusible suministrado 30A y fijar con
10
Introducir cableado por
gomino suministrado
arandela y tuerca
®
1
2
