COMPACT 1.4
8

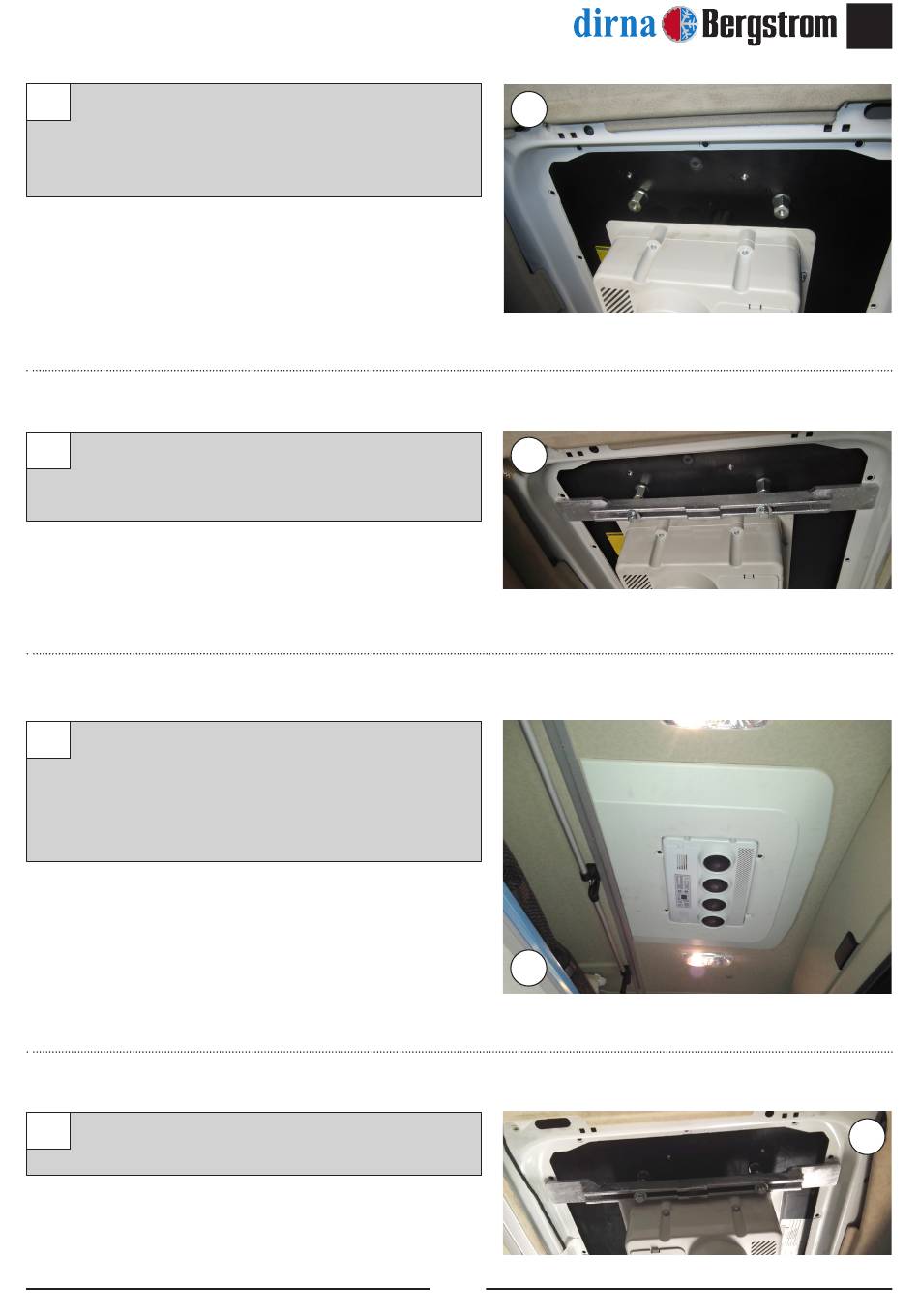

Avvitare (4) perni esagonali L=26 sugli inserti
della base dell'impianto con rondella di gomma
e rondella piana e stringere con una coppia di
serraggio di 12,7±10% Nm.
9 Inserire i supporti di fissaggio con (4) viti 8/125x45
con rondella piana, rondella grower, senza
stringere.
10 Sistemare provvisoriamente la console e centrare
l'impianto prendendo come riferimento il binario
della tendina (la console deve essere a battuta
contro il binario). Una volta centrata, rimuovere la
console.
11 Fissare i supporti di fissaggio stringendo le viti
M8/125x45.
8
9
10
55
IT
®
11
