Inbetriebnahme

des Micro Data Centers Level A
5.1 Aufstellung des Micro Data Centers Level A
Das Micro Data Center Level A muss auf einen plane-
benen Boden platziert werden. Der Boden am Auf-
stellort des Micro Data Centers Level A muss die Last
des Micro Data Centers Level A inklusive der Innen-
einrichtung tragen können. Nach der endgültigen
Platzierung des Micro Data Centers Level A sind die
beiliegenden Sockelblenden zu befestigen. Die Be-
festigungsschrauben befinden sich im Beistellset des
Micro Data Centers Level A.
Ein Abstand von mindestens 400 mm ist vor Ein- und
Auslass des Kühlgerätes einzuhalten.

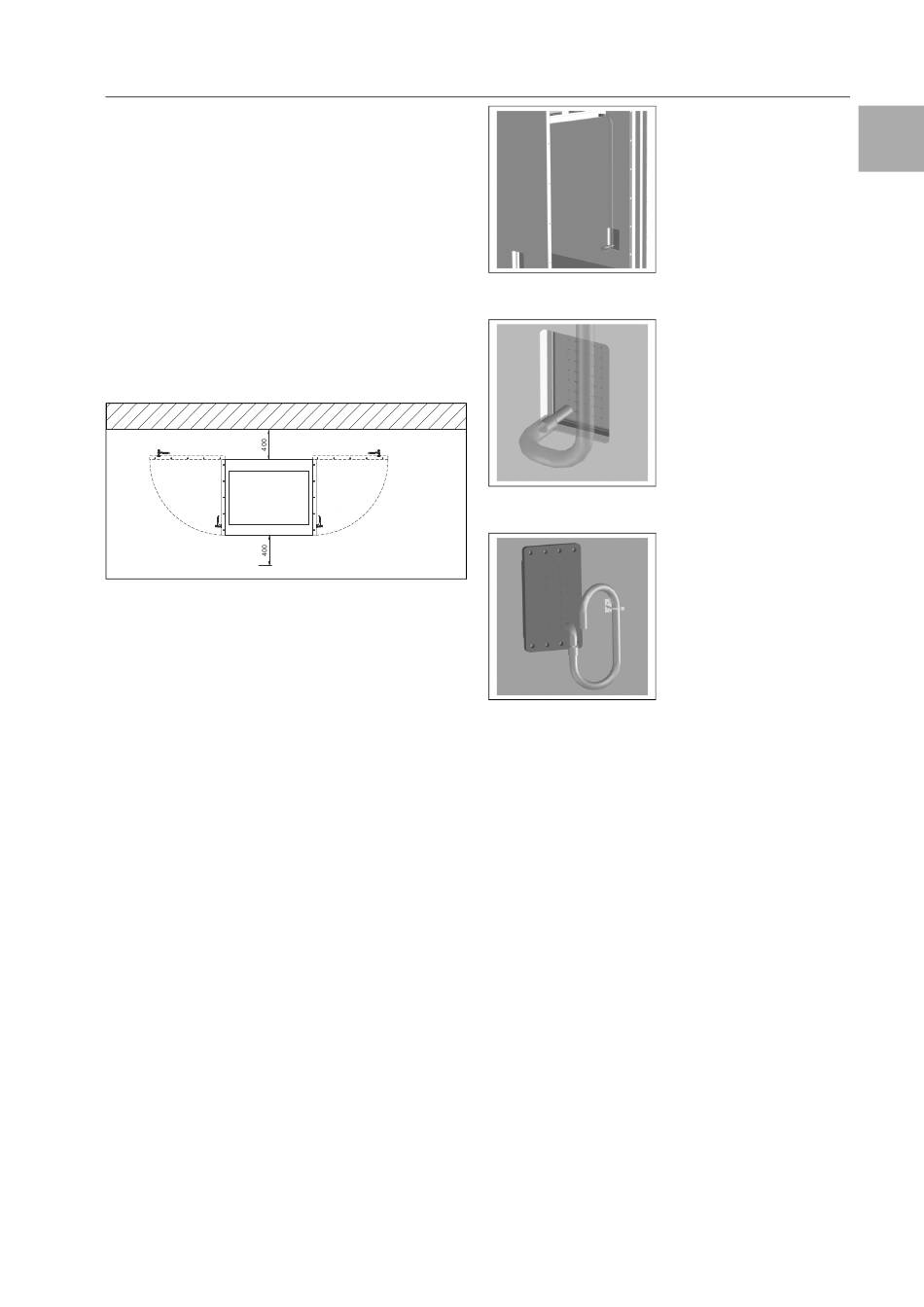

Abb 1: Micro Data Center Level A mit 2,4 kW Kühlung
5.2 Kühlung
5.2.1 Kondensatablauf Kühlgerät
Der Kondensatablaufschlauch ist im Micro Data
Center Level A-Inneren an das Verdampfergehäuse
des Kühlgerätes angeschlossen und muss knickfrei
im Micro Data Center Level A verlegt werden. Am
Ende des Schlauches ist ein Siphon angeschlossen.
Der horizontale Schenkel des Siphons wird durch den
Schottstein verlegt. Hierzu ist das Loch für die
Durchführung im Schottstein zu bohren (identisch zur
Kabeldurchführung).
Befüllen Sie den Bogen des Siphons mit Wasser, dies
dient als Barriere für Rauchgase. Im Beistellset befin-
det sich ein Klebesockel und ein Kabelbinder, um den
Siphon an der Außenseite des Micro Data Centers
Level A zu fixieren.
Technische Änderungen vorbehalten. Version 3.0 / 07.2013
Micro Data Center Level A
Abb. 3: Kondensatablauf im Micro Data Center Level A
Abb. 4: Kondensatablauf im Micro Data Center
Level A – Detail
Abb. 5: Befestigung des Siphons an der Außenseite
des Micro Data Centers Level A
5.2.2 Netzanschluss Kühlgerät
Zur Inbetriebnahme des Kühlgerätes ist ausschließ-
lich der Netzanschluss notwendig. Alle anderen Para-
meter sind werkseitig eingestellt.
Für den Netzanschluss des Kühlgerätes steht ein
Schukostecker zur Verfügung.
Das Anschlusskabel muss durch die Kabeldurch-
führung in der Seitenwand nach außen geführt wer-
den. Werkseitig wurde ein Testlauf des Kühlgerätes
durchgeführt.
Nehmen Sie das Kühlgerät vor Bestückung des Micro
Data Centers Level A nochmals in Betrieb, um die
Funktionalität sicherzustellen.
In Kapitel 6 finden Sie ausführliche Informationen zum
Thema Kühlung.
