Rittal Micro Data Center Level A Montage- Und Bedienungsanleitung Seite 21

Anschlussschema,
Kontaktdaten K1/K2/KX
Legende
A1 Leistungsplatine
A2 Anzeigeterminal
A3 Anlassrelais und R-C-Glied
B1 Temperaturfühler Innentemperatur
B2 Temperaturfühler Vereisungsschutz
B3 Temperaturfühler außen 1
B4 Temperaturfühler außen 2
B5 Kondensatwarnsensor
C1 – C4 Betriebskondensatoren
H
F2 PSA -Wächter
F3 Thermokontakt Verdichter
K1 Relais Sammelstörung 1
K2 Relais Sammelstörung 2
L1 LED Betrieb grün
L2 LED Alarm rot
M1 Verdichter
M2 Verflüssigerventilator 1
M3 Verflüssigerventilator 2
M4 Verdampferventilator
R1 Potentiometer zur Setpoint-Einstellung
S1 Türendschalter
(ohne Türendschalter Klemme 1, 2 offen)
T1 Trafo
X1 Hauptanschlussklemmleiste
X2 Master-Slave-Anschluss
X3 Optionale Schnittstelle
H1 Kondensatverdunster
Der im grauen Feld markierte Anschlussstecker befindet sich
auf der Rückseite des im Micro Data Center Level A-Inneren
platzierten Verdampfers und ist bei geöffneter Servicetür gut
zugänglich. Hier besteht u.a. die Möglichkeit, eine Sammel-
störung des Kühlgerätes abzugreifen (K1 und K2).
SK 3273.520
x = 0 bzw. 1
x = 0 or 1
PE
6
T1
nur bei 3383.xxx sowie 3384.xxx
only for 3383.xxx and 3384.xxx

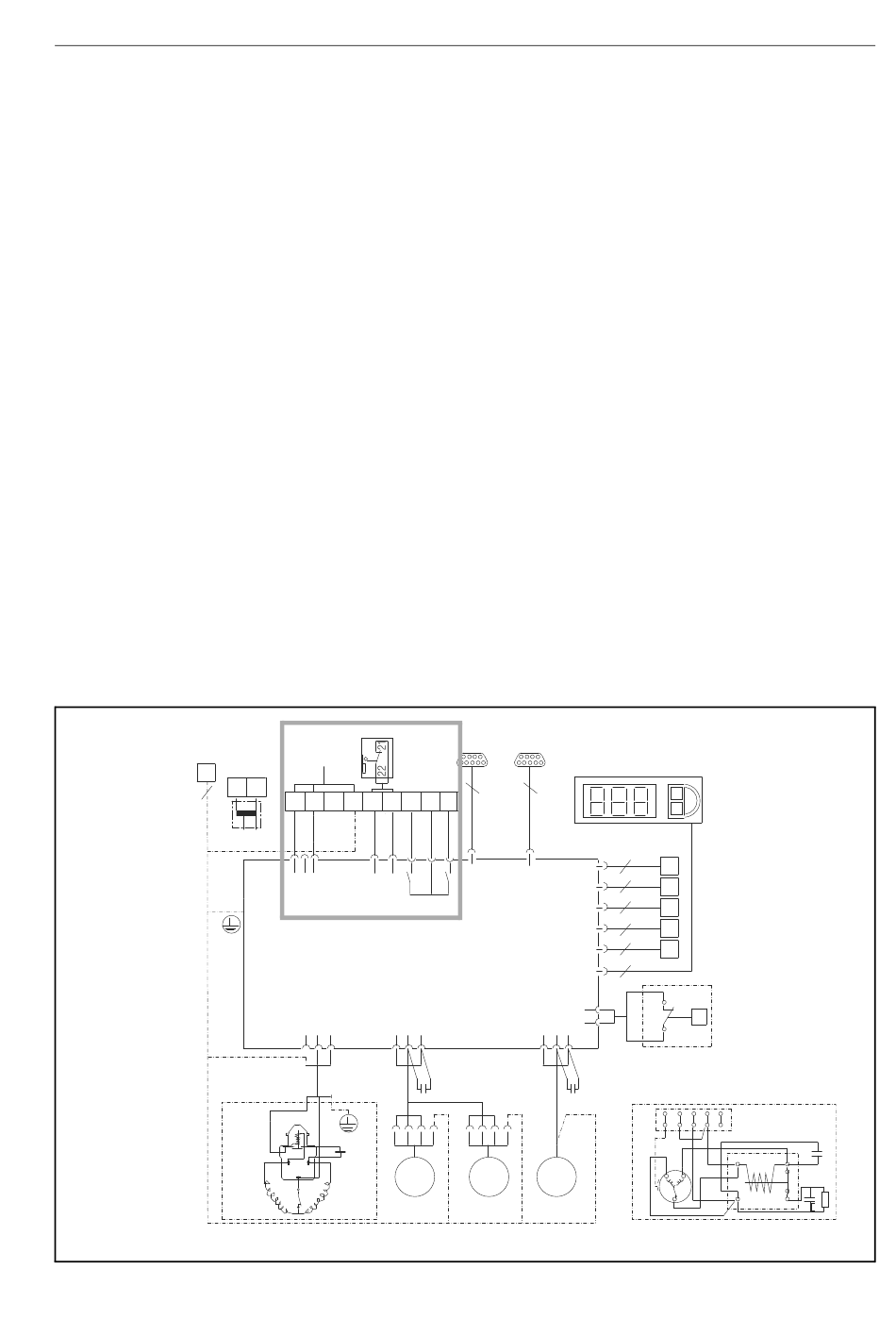

Abb. 17: Anschlussschema / Fig. 17: Wiring diagram
Technische Änderungen vorbehalten. / We reserve the right to further technical modifications of our products. Version 3.0 / 07.2013
Mains
Netz
L2
L1
N
L2
L1 PE 1 2 3
X1
N
1 2 3
1 2
L N
K2
Power
M1
1 2 3 1 2 3
10 11
C1
12 13
14
M1
Micro Data Center Level A
Wiring diagram,
Contact Data K1/K2/KX
Key
A1 Power PCB
A2 Display terminal
A3 Start-up relay and R-C component
B1 Internal temperature sensor
B2 Icing hazard temperature sensor
B3 Temperature sensor, external 1
B4 Temperature sensor, external 2
B5 Condensate warning sensor
C1 – C4 Operating capacitors
PSA
F2
F3 Compressor thermal contact
K1 Relay collective fault 1
K2 Relay collective fault 2
L1 Green operating LED
L2 Red alarm LED
M1 Compressor
M2 Condenser fan 1
M3 Condenser fan 2
M4 Evaporator fan
R1 Setpoint adjustment potentiometer
S1 Door limit switch (without door operated
switch terminal 1, 2 open)
T1 Transformer
X1 Main terminal strip
X2 Master-slave connection
X3 Optional interface
H1 Condensate evaporator
The connector marked in the grey field is located on the
evaporator at the rear of the inside of the Micro Data Center
Level A, and is easily accessible when the service door is
open. Here you can deal with a collective fault of the climate
control unit (K1 and K2).
S1
X2 X3
3
8
4 5
NTC I
3 2 1
MS1
Serial
K1
NTC E
Kx
NTC C
NTC A
Level
A1
Term
F2
M2 M4
1 2 3
C2
M M M
1~ 1~ 1~
M2 M3 M4
H
monitor
A2
2
B1
2
B2
2
B3
2
B4
2
B5
4
2
P
1
F2
C4 nicht bei 3383.xxx
C4 not for 3383.xxx
PE L N 2 1
PE L N 2 1
5
4
M1 nur bei 3385.xxx
M1 only for 3385.xxx
A3
2
C1
1
