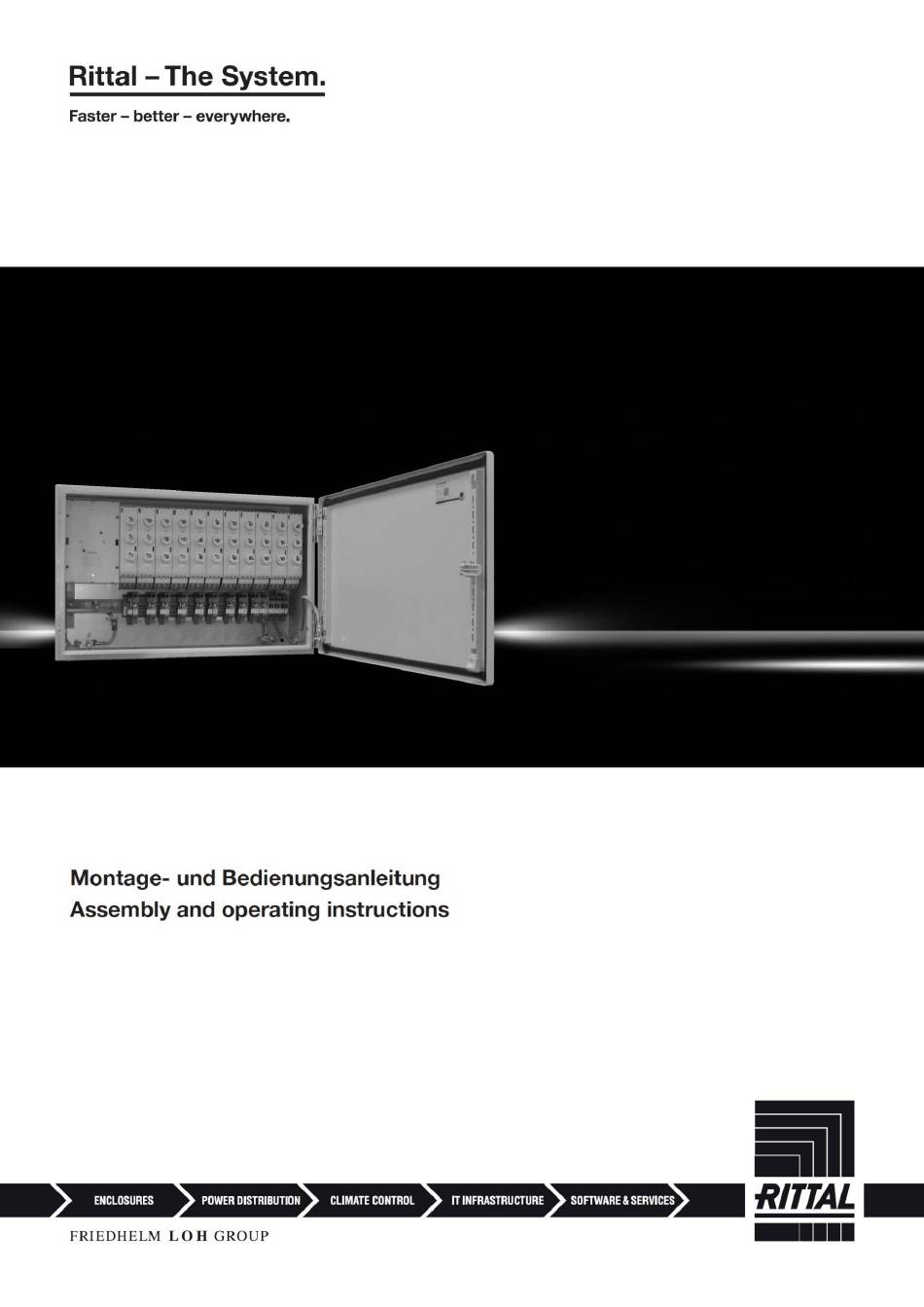

- Seite 1 AX Verteiler-Schaltschrank AX Distribution enclosure AX 7993.400...
- Seite 2 Inhaltsverzeichnis Contenta 1. Hinweise zur Dokumentation 1. Notes on documentation 1.1 Haftungsausschluss 1.1 Disclaimer 1.2 Aufbewahrung der Unterlagen 1.2 Storing documentation 1.3 Mitgeltende Unterlagen 1.3 Other applicable documents 2. Bestimmungsgemäße Verwendung 2. Intended use 3. Sicherheitshinweise 3. Safety instructions 4. Lieferumfang 4.
- Seite 3 Instandhaltung. 1.1 Haftungsausschluss 1.1 Disclaimer Für Schäden, die durch Nichtbeachtung dieser Rittal GmbH & Co. KG accepts no liability for Anleitung entstehen, übernimmt die Rittal any damage resulting from a failure to comply GmbH & Co. KG keine Haftung.
- Seite 4 Freiluftaufstellung muss die Eignung von ments, and for outdoor installation, the suitabil- Rittal bestätigt werden. ity of the product must be verified by Rittal. Bei der Entwicklung des Verteiler-Schalt- During the development of the distribution en- schrankes 7993.400 wurden bereits im Kon- closure 7993.400, as part of the design study, a...
- Seite 5 Rahmen der Niederspan- Low Voltage Directive 2014/35 / EU and only nungsrichtlinie 2014/35/EU und ausschließlich allowed in conjunction with Rittal self-made in Verbindung mit Rittal Eigen- sowie von and Rittal approved third-party components Rittal freigegebenen Fremdkomponenten within the systems Mini-PLS, RiLine and...
- Seite 6 3. Sicherheitshinweise 3. Safety instructions Warnung vor der Schließbewegung von Warning against closing movements mechanischen Teilen einer for mechanical parts of a Maschine/Einrichtung machine/device Warnung vor Risk of tipping Umkippen durch due to displacement Schwerpunktverlagerung of centre of gravity Warnung vor schweren Lasten Caution: Heavy loads Warnung vor Hindernisse im Kopfbereich Caution: Obstructions in head area...
- Seite 7 4. Lieferumfang 4. Scope of delivery M10 x 13 M8 x 16 6 / 18 x 2,4 8,2 / 16 4 x 12 Bitte kontrollieren Sie die Lieferung auf Voll- Please check the delivery is complete and un- ständigkeit und Unversehrtheit.
- Seite 8 5. Benötigte Werkzeuge 5. Tools required TX40 SW 13 AF 13 SW 5 AF 5 Hinweis: Note: Die Lieferung erfolgt ohne E1-Schlüssel. Delivered without E1 key. Gemäß Volkswagen BV 1.09 § 1.1.2 sind sämt- In accordance with Volkswagen BV 1.09 liche an Maschinen und Anlagen angebauten §...
- Seite 9 6. Technische Daten 6. Technical specifications Abmessung des Schaltschrankes (BxHxT): Dimension of the enclosure (wxhxd): 600 x 380 x 210 mm (ohne Schließung). 600 x 380 x 210 mm (without plastic handle). 600 x 380 x 240 mm (mit Schließung). 600 x 380 x 240 mm (with plastic handle).
- Seite 10 7. Montage SW13 / AF13 oder / or TX40, 7. Assembly 1. Montage der Wandhalter 3. Verdrahtung der Reitersicherungselemente 1. Mounting the wall bracket 3. Wiring of the bus-mounting fuse bases 2. Wandhalter nicht seitlich befestigen 4. Lösen der Kabel 2.
- Seite 11 PH2, SW5 / AF5 5. Lösen der Reitersicherungselemente 7. Anschluss der Einspeisekabel 5. Loosen the bus-mounting fuse bases 7. Connection of the infood cables 6. Deckel des Anschlussadapters abnehmen 8. Verschließen des Deckels 6. Remove the cover of the busbar connection 8.
- Seite 12 8. Schaltplan 8. Wiring plan Verteiler-Schaltschrank Montageanleitung/Distributor enclosure assembly instructions...
- Seite 13 8. Schaltplan 8. Wiring plan Verteiler-Schaltschrank Montageanleitung/Distributor enclosure assembly instructions...
- Seite 14 9. Wartung 9. Maintenance Der Verteiler-Schaltschrank 7993.400 ist weit- The distribution enclosure 7993.400 is largely gehend wartungsfrei. Bei Bedarf können die maintenance free. If necessary, the hinges can Scharniere mit harz- und säurefreiem Öl einge- be oiled with resin- and acid-free oil. ölt werden.
- Seite 15 10. Reinigung 10. Cleaning The distribution enclosure 7993.400 can be Der Verteiler-Schaltschrank 7993.400 kann mit cleaned with a cloth and with mild, non-abrasive einem Tuch und mit milden, nicht scheuernden and non-abrasive cleaning agents. und nicht kratzenden Reinigungsmitteln gerei- Solvents can also be used for a short time to nigt werden.
- Seite 16 11. EG-Konformitätserklärung 11. EC Declaration of Conformity Verteiler-Schaltschrank Montageanleitung/Distributor enclosure assembly instructions...
- Seite 17 12. Kundendienstadressen 12. Customer services adresses Headquarter Deutschland Service-HUB China Headquarters Germany Service-HUB China RITTAL GmbH & Co. KG RITTAL Electro-Mechanical Technology Co. Auf dem Stuetzelberg Ltd. 35745 Herborn No. 1658, Minyi Road Germany Songjiang District Phone +49(0)2772 505-1855 Shanghai, 201612...
- Seite 18 13. Notizen 13. Notes Verteiler-Schaltschrank Montageanleitung/Distributor enclosure assembly instructions...
- Seite 19 13. Notizen 13. Notes Verteiler-Schaltschrank Montageanleitung/Distributor enclosure assembly instructions...
- Seite 20 Verteiler-Schaltschrank Montageanleitung/Distributor enclosure assembly instructions...
