12 3 Einstellungen
3.2

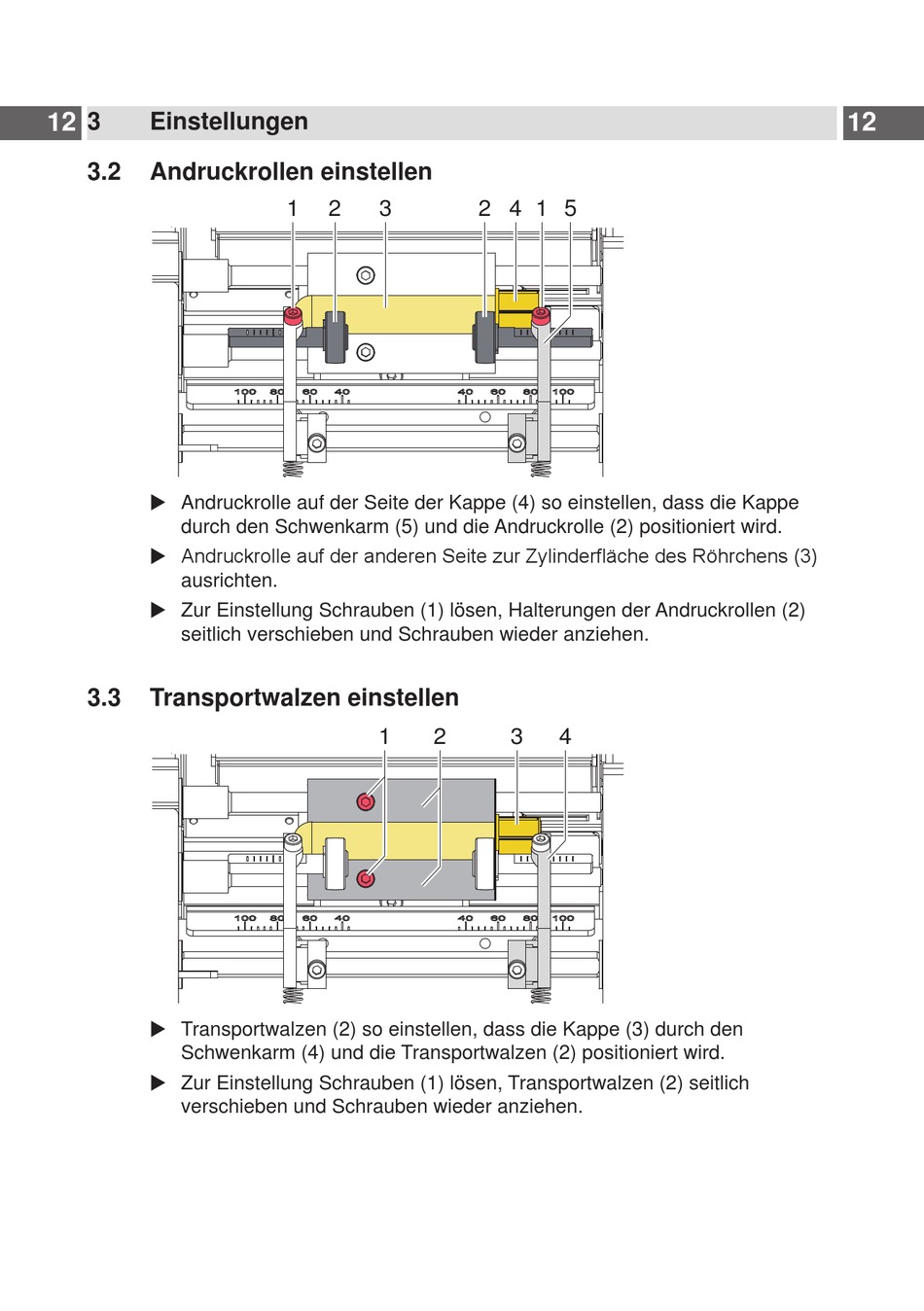

Andruckrollen einstellen

 Andruckrolle auf der Seite der Kappe (4) so einstellen, dass die Kappe
durch den Schwenkarm (5) und die Andruckrolle (2) positioniert wird.
 Andruckrolle auf der anderen Seite zur Zylinderfläche des Röhrchens (3)
ausrichten.
 Zur Einstellung Schrauben (1) lösen, Halterungen der Andruckrollen (2)
seitlich verschieben und Schrauben wieder anziehen.
3.3

Transportwalzen einstellen

 Transportwalzen (2) so einstellen, dass die Kappe (3) durch den
Schwenkarm (4) und die Transportwalzen (2) positioniert wird.
 Zur Einstellung Schrauben (1) lösen, Transportwalzen (2) seitlich
verschieben und Schrauben wieder anziehen.
1 2 3
1 2
2 4 1 5
3 4
