5.1 Frontseite
5.2 Rückseite
16

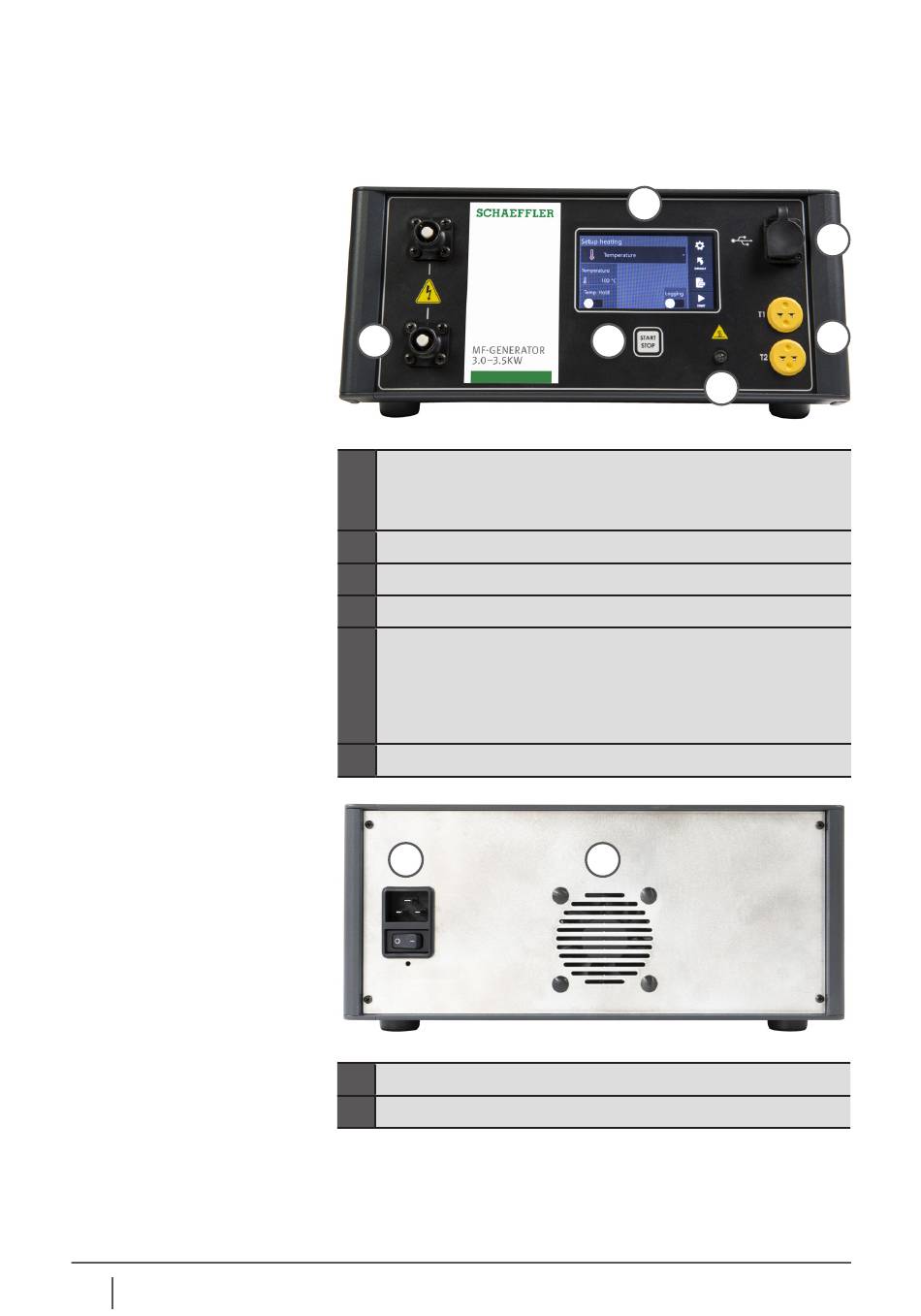

5. Erklärung: Display, Tasten
und Anschlüsse
6
1
Touchscreen:
■ Ist-Zeit / Ist-Temperatur
■ Anwärmmodus-Einstellungen
■ Informationen
2
Anwärmprozess starten / stoppen
3
Anzeige-LED „Anwärmung ein"
4
USB-Anschluss für Protokollierungszwecke (gespeicherte Anwärmdaten)
5
Sensoranschlüsse T1 und T2:
■ T1 (rot im Display) ist die Haupttemperatur, die den
Erwärmungsprozess steuert.
■ T2 (grün im Display) ist eine zusätzliche Messung, mit der
eine Temperaturdifferenz ΔT in einem Werkstück während des
Anwärmens überwacht und nachgeregelt werden kann.
6
Induktor-Anschlussbuchsen
1
1
IEC C19-Netzkabelanschluss mit Hauptschalter
2
Belüftungsöffnung zur Gerätekühlung
1
2
3
2
Schaeffler Technologies
4
5
