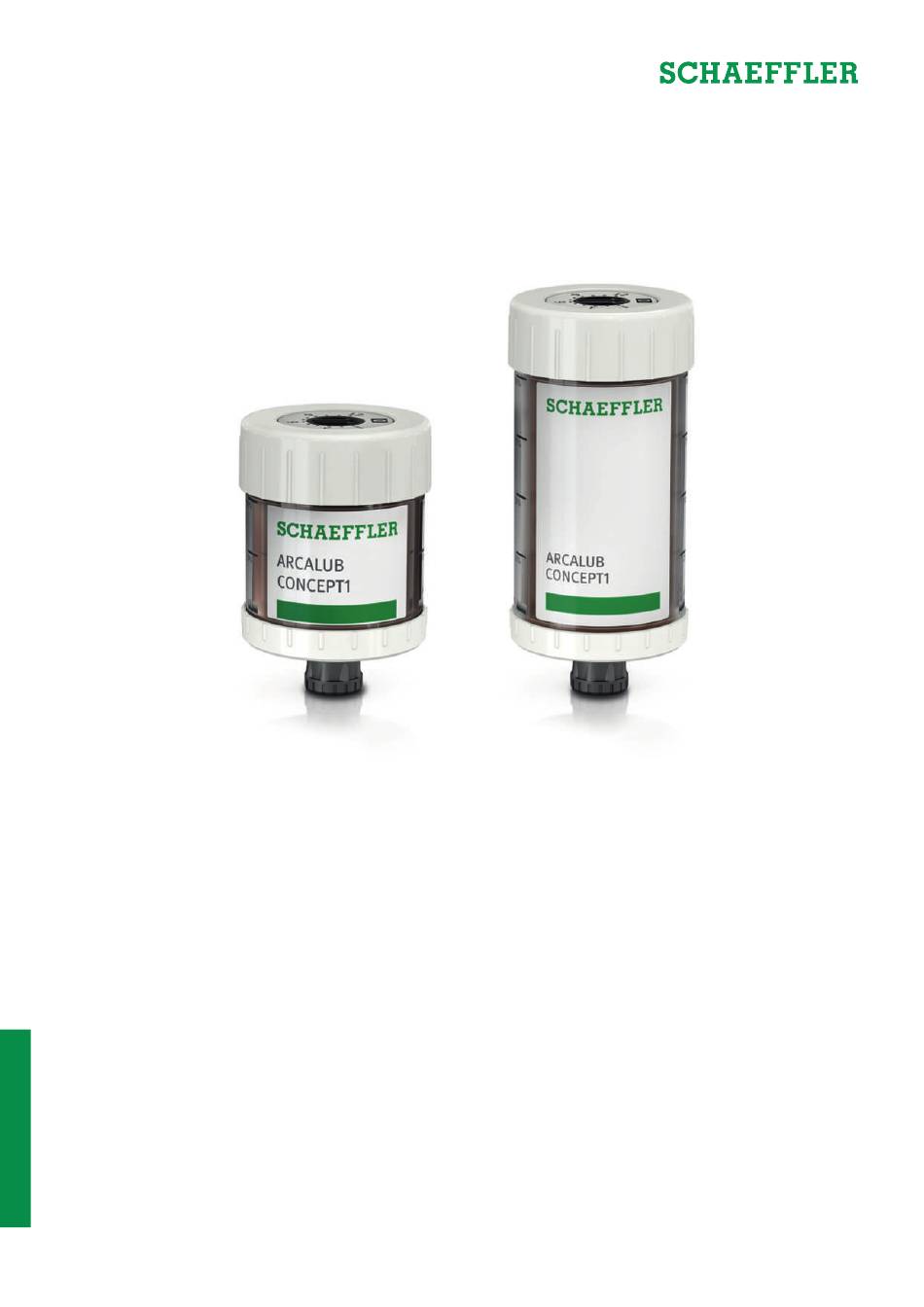

- Seite 1 Schmierstoffgeber CONCEPT1 Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Erstbefüllung mit Schmierfett........................Erstbefüllung mit Öl ............................ 10 Betrieb ..................................12 Einstellung der Spendedauer ........................12 Anlaufzeit..............................12 Wiederbefüllung mit Schmierfett oder Öl....................13 Schmierstoffübersicht..........................13 Entsorgung................................14 Technische Daten ..............................15 Konformitätserklärung ..........................15 Zubehör ..................................16 Schaeffler BA 69 | 3... -
Seite 4: Hinweise Zur Anleitung
Eigenmächtige Veränderungen sowie die nicht bestimmungsgemäße Ver- wendung des Produkts sind nicht zulässig. Schaeffler übernimmt insoweit keinerlei Haftung. Der Schmierstoffgeber CONCEPT1 ist nach der ATEX-Richtlinie und nach IECEx zertifiziert. Veränderungen am Produkt oder die Verwendung von nicht nach dieser Richtlinie beziehungsweise diesem Standard zertifiziertem Zubehör führen zum Erlöschen dieser Zertifizierung. -
Seite 5: Allgemeine Sicherheitsbestimmungen
Konsistenzklasse (≤ NLGI 2) achten. ▸ Bei Verwendung von Fremdschmierstoffen die notwendige Kennzeichnung von Sicherheitshinweisen beachten. Sofern der Kunde die Schmierstoffgeber CONCEPT1 selbst befüllt und die Befüllung nicht korrekt durchführt oder Schmierstoffe verwendet, die nicht von Schaeffler für diese Schmierstoffgeber freigegeben wurden, sind Gewähr- leistungsansprüche oder sonstige Ansprüche des Kunden im Zusammenhang... -
Seite 6: Produktbeschreibung
3|Produktbeschreibung 3 Produktbeschreibung | 3 q1 CONCEPT1 0016EAAB q2 Komponenten CONCEPT1 001AAC0F Antriebseinheit Skala Deckel Gehäuse Druckkammer Kolben Schmierstoff Auslass 6 | BA 69 Schaeffler... -
Seite 7: Inbetriebnahme
Etikett notieren 001AAE41 ▸ Schmierstoffgeber durch Einstellen der Spendedauer aktivieren. Dazu die Spendedauer an der Antriebseinheit mit einem Schraubendreher oder mit einer Münze entsprechend den Angaben in den Tabellen u12|e3 u12|e4 einstellen. q5 Spendedauer einstellen 001AAE51 Schaeffler BA 69 | 7... -
Seite 8: Erstbefüllung Mit Schmierfett
Bei vollständig gefülltem Schmierstoffgeber den Befüllvorgang sofort beenden und den Druck nicht weiter erhöhen. ▸ Das Fett in den Schmierstoffgeber pressen, bis der Kolben ganz zurück- geschoben ist. Dabei darauf achten, dass sich keine Lufteinschlüsse im Schmierstoff befinden. 8 | BA 69 Schaeffler... - Seite 9 ▸ Die Antriebseinheit einschrauben, Anziehdrehmoment: 1,5 Nm bis 2 Nm. q12 Antriebseinheit montieren 1,5 Nm − 2 Nm 001AAC4F ▸ Die Markierung „0“ der Skala auf die Pfeilspitze der Antriebseinheit ausrich- ten und die Skala von Hand aufpressen u10|q13. ▸ Den Deckel von Hand aufpressen. Schaeffler BA 69 | 9...
-
Seite 10: Erstbefüllung Mit Öl
▸ Den Kolben zum Beispiel mit einem Kunststoffstab ganz nach hinten in Richtung Antriebseinheit schieben. q15 Kolben in Richtung Antriebseinheit schieben 001AAF1B ▸ Das Öl unter Zuhilfenahme eines Trichters bis zur Unterkante der Auslass- öffnung einfüllen. q16 Öl einfüllen 001AAF2B ▸ Den gelben Rückschlagventilstopfen einsetzen. 10 | BA 69 Schaeffler... - Seite 11 Inbetriebnahme|4 q17 Rückschlagventilstopfen einsetzen 001AAF3B ▸ Die Antriebseinheit, die Skala und den Deckel montieren und das Etikett beschriften: wie bei Erstbefüllung mit Schmierfett, ab u9|q11. Schaeffler BA 69 | 11...
-
Seite 12: Betrieb
Schmierstoffaustritt. Sie hängt von der eingestellten Spendedauer und der Umgebungstemperatur ab. Bei einer Umgebungstemperatur von +20 °C und einer eingestellten Spende- dauer von 12 Monaten beträgt die Anlaufzeit zum Beispiel eine Woche. Bei –20 °C verdoppelt sich die Anlaufzeit. 12 | BA 69 Schaeffler... -
Seite 13: Wiederbefüllung Mit Schmierfett Oder Öl
Nur für ARCALUB-C1-125 • Berechnung der empfohlenen Spendeeinstellung: – https://greaseapp.com/app • Sicherheitsdatenblätter der Schmierstoffe: – https://www.schaeffler.de/sds • Technische Datenblätter der Schmierstoffe: – https://www.schaeffler.de/std/1F42 Bei Unsicherheit, ob ein Schmierstoff für die Schmierstoffgeber geeignet ist, bitte bei Schaeffler nachfragen: support.is@schaeffler.com Schaeffler BA 69 | 13... -
Seite 14: Entsorgung
Falsche Entsorgung WARNUNG Explosionsgefahr a) Die Antriebseinheit nie offenem Feuer oder großer Hitze aussetzen. Bei der Entsorgung die lokal gültigen Vorschriften beachten. q18 CONCEPT1 entsorgen EWC Code: 16 06 04 EWC Code: 20 01 39 EWC Code: 15 01 10 001AAC5F 14 | BA 69... -
Seite 15: Technische Daten
II 1G Ex ia IIC T6 G II 1D Ex ia IIIC T 80°C Da I M1 Ex ia I Ma Lagerungsdauer 3 a (Jahre) ab Produktionsdatum Lagerungstemperatur +15 °C bis +25 °C Masse (unbefüllt) 60 cm³ ≈ 65 g 125 cm³ ≈ 80 g Masse (befüllt) 60 cm³ ≈ 115 g 125 cm³ ≈ 190 g 7.1 Konformitätserklärung | q19 EU-Konformitätserklärung 00172A01 Schaeffler BA 69 | 15... -
Seite 16: Zubehör
ARCALUB-C1.NIPPLE-G3/8‑G1/4 095285792-0000-10 ARCALUB-C1.NIPPLE-G1/8‑G1/4 095285784-0000-10 ARCALUB-C1.NIPPLE-G1/4‑G1/4 = M6 095286071-0000-10 ARCALUB-C1.NIPPLE-M6‑G1/4 = M8 095286080-0000-10 ARCALUB-C1.NIPPLE-M8‑G1/4 = M8×1 095301585-0000-10 ARCALUB-C1.NIPPLE-M8X1‑G1/4 = M10 095286101-0000-10 ARCALUB-C1.NIPPLE-M10‑G1/4 = M10×1 095286721-0000-10 ARCALUB-C1.NIPPLE-M10X1‑G1/4 = M12 095286730-0000-10 ARCALUB-C1.NIPPLE-M12‑G1/4 = M12×1,5 095286748-0000-10 ARCALUB-C1.NIPPLE-M12X1,5‑G1/4 = UNF 095286756-0000-10 ARCALUB-C1.NIPPLE-UNF1/4-G1/4 16 | BA 69 Schaeffler... - Seite 17 095285385-0000-10 ARCALUB-C1.CLAMP-MAGNET 095287515-0000-10 ARCALUB-C1.CONNECT-OIL-VALVE-G1/4 D×L = 25 mm×45 mm 095285334-0000-10 ARCALUB-C1.BRUSH-25MM-G1/4-G L = 40 mm 095285342-0000-10 31,5 ARCALUB-C1.BRUSH-40MM-G1/4-G L = 70 mm 095285350-0000-10 ARCALUB-C1.BRUSH-70MM-G1/4-G L = 100 mm 095285369-0000-10 ARCALUB-C1.BRUSH-100MM-G1/4-G 095285768-0000-10 ARCALUB-C1.MOUNT-SUPPORT‑R1/4 L = 105 mm 095285717-0000-10 ARCALUB-C1.COVER L = 75 mm 095285741-0000-10 ARCALUB-C1.FIXING-ANGLE Schaeffler BA 69 | 17...
- Seite 18 ARCALUB-C1. FIXING-SCREW-G1/2-R1/4 L = 84 mm 097880906-0000-10 ARCALUB-C1.FIXING-ANGLE-LONG L = 25 mm 097880884-0000-10 ARCALUB-C1.CONNECT-25-G1/4-IA L = 60 mm 097880892-0000-10 ARCALUB-C1.CONNECT-60-G1/4-IA 095248196-0000-10 ARCALUB-C1.NIPPLE-REFILL-R1/4 095248170-0000-10 ARCALUB-C1.NIPPLE-REFILL‑G1/4 M10 1 095248161-0000-10 ARCALUB-C1.NIPPLE-REFILL-GREASE- R1/4 095248137-0000-10 ARCALUB-C1.NIPPLE-REFILL-GREASE- R3/8 095285326-0000-10 ARCALUB-C1.ADAPTER-TWIN 095287043-0000-10 ARCALUB-C1.SEAL-CAP 095286780-0000-10 ARCALUB-C1.PLUG-OIL‑VALVE 095286802-0000-10 11,6 ARCALUB-C1.SEAL 18 | BA 69 Schaeffler...
- Seite 19 15,5 ARCALUB-C1-125-REFILLABLE 13,5 e8 Beschreibung Zubehör Verbindungsstück, 45° Verbindungsstück, 90° Verbindungsstück, zwischen Füllstutzen einer Fasspumpe und Befülladapter #26 (nicht erforderlich für Fasspumpen von Schaeffler) Schlauchanschlussteil, drehbar Anschlussnippel Reduziernippel Verlängerung Schlauchanschlussteil, für Schlauch Ø 8 mm Schlauchanschlussteil, für Schlauch Ø 8 mm Schlauch, unbefüllt, transparent Halteschelle, für Schmierstoffgeber...
- Seite 20 Alle Angaben wurden von uns sorgfältig erstellt Schaeffler Technologies AG & Co. KG und geprüft, jedoch können wir keine vollständige Georg-Schäfer-Straße 30 Fehlerfreiheit garantieren. Korrekturen bleiben vorbehalten. Bitte prüfen Sie daher stets, ob 97421 Schweinfurt aktuellere Informationen oder Änderungshinweise Deutschland verfügbar sind.
