Installieren des Geräts
2.4 Anschließen des fehlersicheren Alarmrelais
2.
14

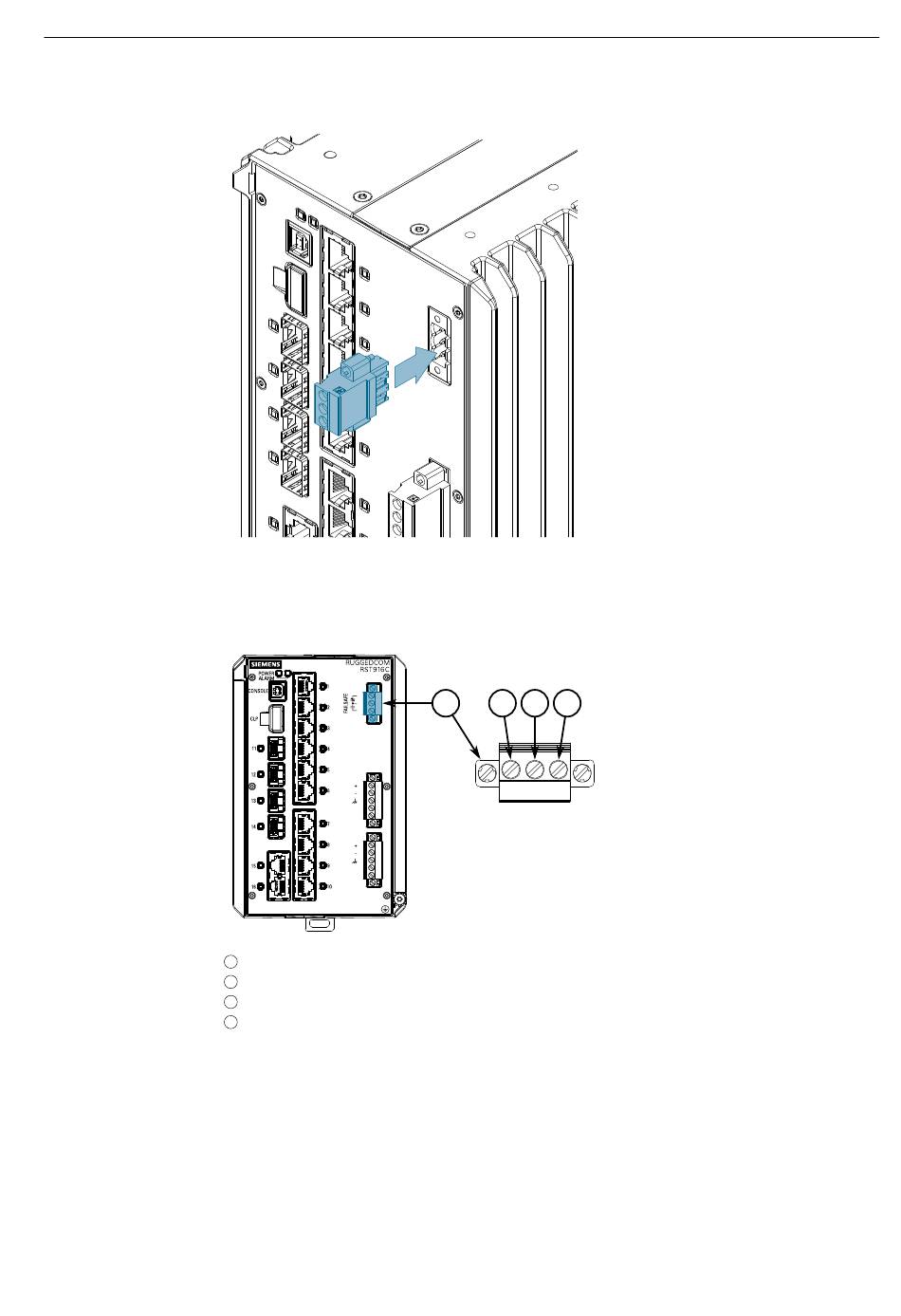

Abbildung 2.6 Montieren der Reihenklemme mit dem fehlersicheren Alarmrelais
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
Reihenklemme mit dem fehlersicheren Alarmrelais
1
Schließerkontakt
2
Massekontakt
3
Öffnerkontakt
4
Abbildung 2.7 Verdrahten des fehlersicheren Alarmrelais
1 2 3 4
