3.
RUGGEDCOM RST916C
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1490-08

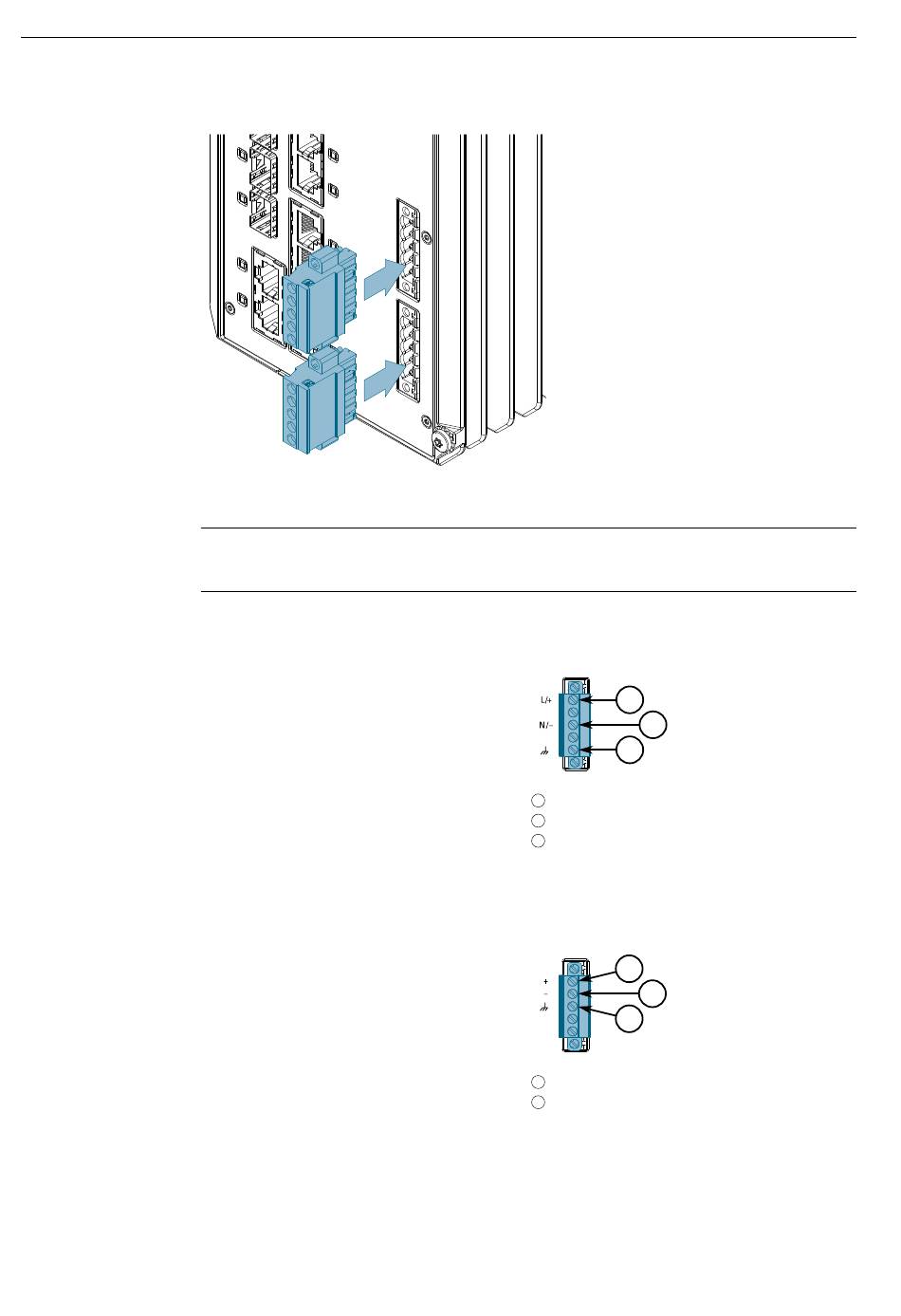

Abbildung 2.8 Montieren der Leistungsklemmenleisten
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Schließen Sie das Netzkabel wie folgt an das Gerät an:
AC/DC-Stromversorgung, HI
1. Verbinden Sie den Netzleiter
(AC) bzw. Plusleiter (AC)
mit der Plusklemme /
stromführenden Klemme (+/L)
an der Reihenklemme.
2. Verbinden Sie den Neutralleiter
(AC) oder Minusleiter (DC)
mit der Minusklemme /
neutralen Klemme (-/N) an der
Reihenklemme.
3. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.
DC-Stromversorgung, LO
1. Verbinden Sie den Plusleiter
mit der Plusklemme (+) an der
Reihenklemme.
2. Verbinden Sie den Minusleiter
mit der Minusklemme (-) an der
Reihenklemme.
2.5.1 Anschluss an Wechsel- oder Gleichstrom
1
2
3
Plusklemme/stromführend (+/L)
1
Nullleiterklemme (-/N)
2
Masse-/Erdungsklemme
3
Abbildung 2.9
1
2
3
Plusklemme (+)
1
Minusklemme (-)
2
Installieren des Geräts
Verdrahtung an AC/DC-
Reihenklemme, HI
