Siemens SIMATIC NET RUGGEDCOM RST916C Betriebshandbuch Seite 14

5
6
7
8
1
2
3
4
5
6
7
8
9
10
11

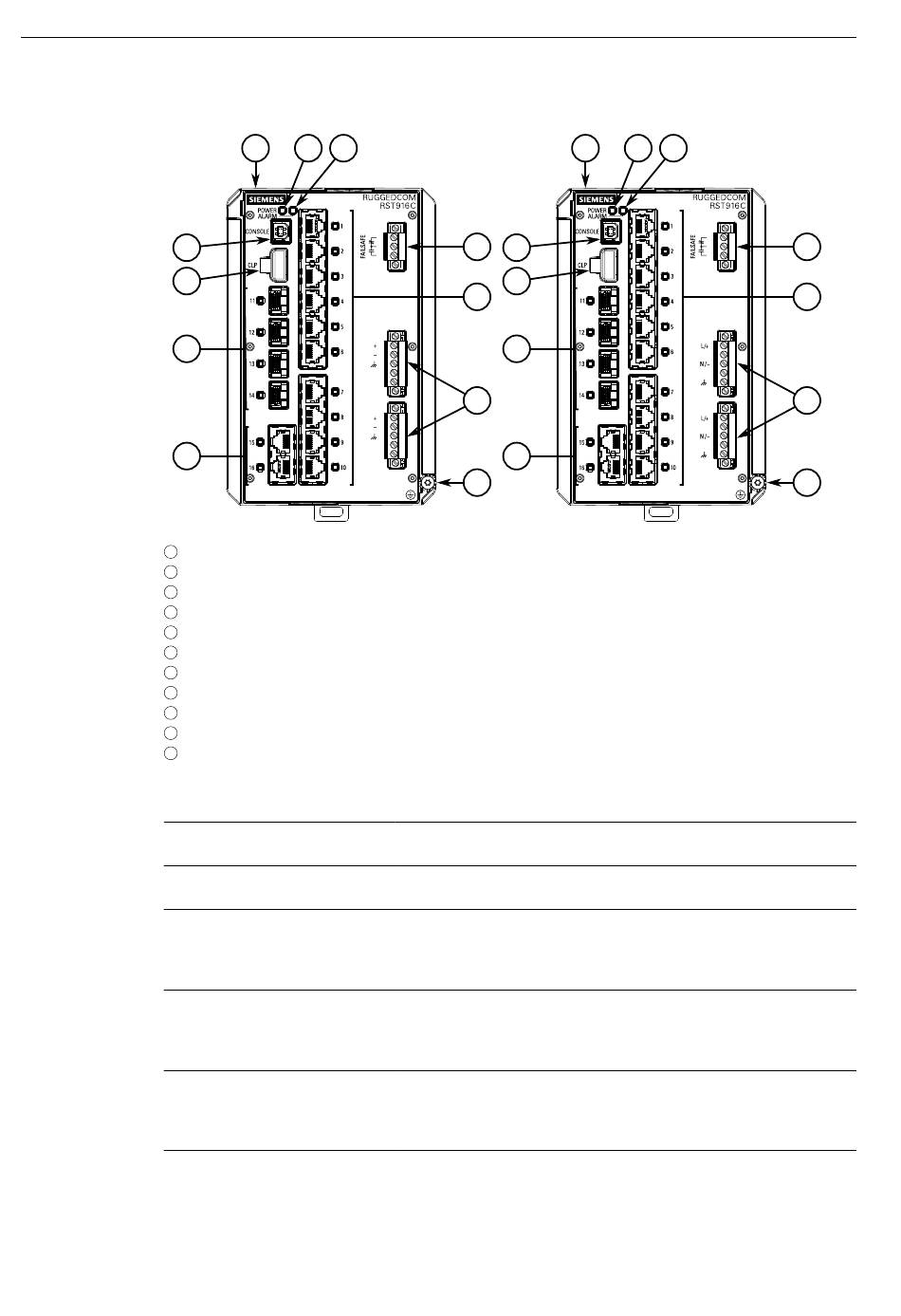

Abbildung 1.1
LED POWER
LED ALARM
USB-Konsolenport
CLP-Steckplatz
Kommunikations-Ports
Fehlersicheres Alarmrelais
RUGGEDCOM RST916C
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1490-08
1 3 4
LO DC-Variante
HI AC/DC-Variante
LED POWER
LED ALARM
USB-Konsolenport
CLP-Steckplatz
SFP-Tranceiverbuchsen (Ports 11 bis 14)
Ethernet-Ports in Kupfertechnik (Ports 1 bis 10, 15 und 16)
Fehlersicheres Alarmrelais
Reihenklemme für Stromversorgung
Masse-Erdungsschraube
RUGGEDCOM RST916C
9
5
6
8
7
10
8
11
Leuchtet grün, wenn das Gerät mit Strom versorgt wird, und nach
beendetem Hochfahren.
Leuchtet rot beim Hochfahren und wenn eine Alarmbedingung
vorhanden ist.
Der USB-Konsolenport Typ B dient als direkte Schnittstelle mit dem
Gerät und für den Zugriff auf anfängliche Verwaltungsfunktionen.
Weitere Informationen zum Anschluss des Geräts über den seriellen
Konsolenport finden Sie in "Anschließen an das Gerät" (Seite 21).
Der Configuration License PLUG (CLP) ist ein
Wechselspeichermedium für Konfigurationsdaten und Lizenzen.
Weitere Informationen finden Sie unter "Stecken/Ziehen des
CLP" (Seite 22)
Kommunikationsports empfangen und senden Daten und
ermöglichen den Zugriff auf die Webschnittstelle für RUGGEDCOM
ROS. Weitere Informationen zu den verschiedenen Ports finden Sie
unter "Kommunikations-Ports" (Seite 25).
Das fehlersichere Alarmrelais verriegelt sich bei einer
Stromunterbrechung oder anderen Alarmbedingungen und
1.2 Beschreibung
2 3 4
Einleitung
9
8
10
11
3
