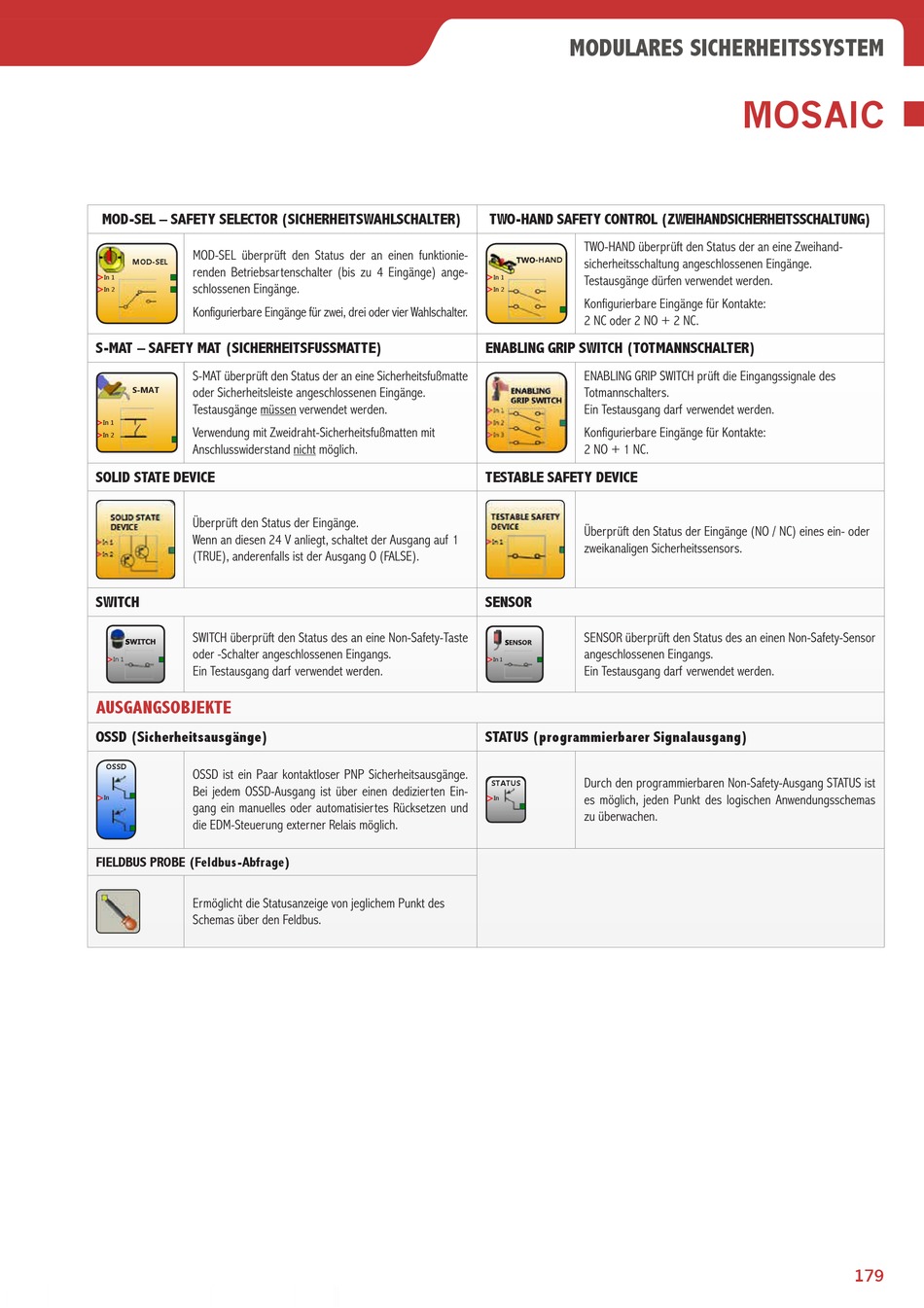

MOD-SEL – SAFETY SELECTOR (SICHERHEITSWAHLSCHALTER)








S-MAT – SAFETY MAT (SICHERHEITSFUSSMATTE)








SOLID STATE DEVICE



SWITCH





AUSGANGSOBJEKTE
OSSD (Sicherheitsausgänge)




FIELDBUS PROBE (Feldbus-Abfrage)








MOD-SEL überprüft den Status der an einen funktionie-
renden Betriebsartenschalter (bis zu 4 Eingänge) ange-


schlossenen Eingänge.
Konfigurierbare Eingänge für zwei, drei oder vier Wahlschalter.
S-MAT überprüft den Status der an eine Sicherheitsfußmatte
oder Sicherheitsleiste angeschlossenen Eingänge.
Testausgänge müssen verwendet werden.
Verwendung mit Zweidraht-Sicherheitsfußmatten mit

Anschlusswiderstand nicht möglich.

Überprüft den Status der Eingänge.

Wenn an diesen 24 V anliegt, schaltet der Ausgang auf 1

(TRUE), anderenfalls ist der Ausgang O (FALSE).
SWITCH überprüft den Status des an eine Non-Safety-Taste
oder -Schalter angeschlossenen Eingangs.
Ein Testausgang darf verwendet werden.

OSSD ist ein Paar kontaktloser PNP Sicherheitsausgänge.
Bei jedem OSSD-Ausgang ist über einen dedizierten Ein-
gang ein manuelles oder automatisiertes Rücksetzen und
die EDM-Steuerung externer Relais möglich.

Ermöglicht die Statusanzeige von jeglichem Punkt des

Schemas über den Feldbus.





TWO-HAND SAFETY CONTROL (ZWEIHANDSICHERHEITSSCHALTUNG)




ENABLING GRIP SWITCH (TOTMANNSCHALTER)








TESTABLE SAFETY DEVICE










SENSOR






STATUS (programmierbarer Signalausgang)



MODULARES SICHERHEITSSYSTEM

TWO-HAND überprüft den Status der an eine Zweihand-

sicherheitsschaltung angeschlossenen Eingänge.
Testausgänge dürfen verwendet werden.
Konfigurierbare Eingänge für Kontakte:

2 NC oder 2 NO + 2 NC.
ENABLING GRIP SWITCH prüft die Eingangssignale des
Totmannschalters.
Ein Testausgang darf verwendet werden.

Konfigurierbare Eingänge für Kontakte:
2 NO + 1 NC.

Überprüft den Status der Eingänge (NO / NC) eines ein- oder

zweikanaligen Sicherheitssensors.


SENSOR überprüft den Status des an einen Non-Safety-Sensor
angeschlossenen Eingangs.

Ein Testausgang darf verwendet werden.

Durch den programmierbaren Non-Safety-Ausgang STATUS ist

es möglich, jeden Punkt des logischen Anwendungsschemas
zu überwachen.
MOSAIC
179
