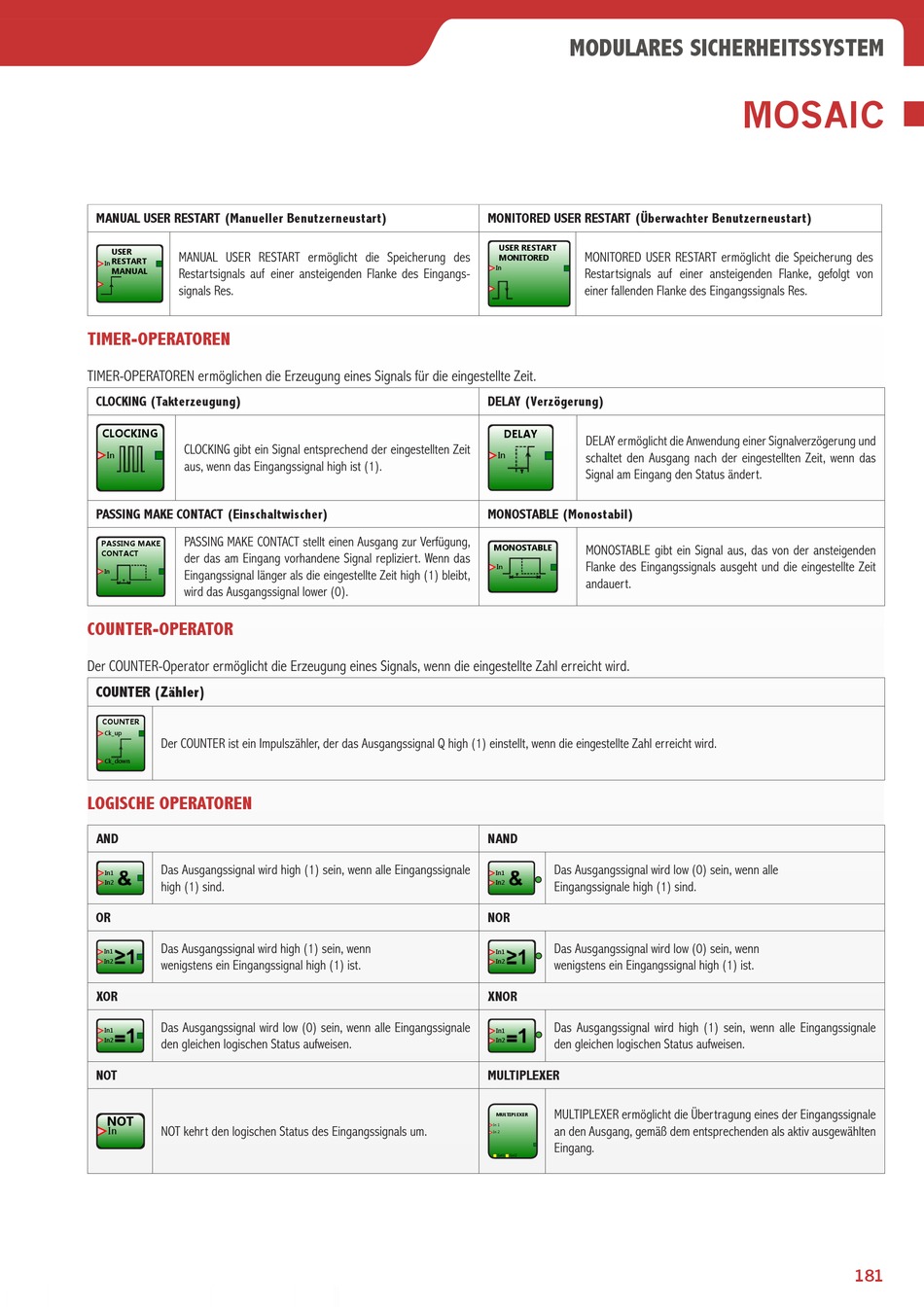

MANUAL USER RESTART (Manueller Benutzerneustart)
TIMER-OPERATOREN
TIMER-OPERATOREN ermöglichen die Erzeugung eines Signals für die eingestellte Zeit.
CLOCKING (Takterzeugung)
PASSING MAKE CONTACT (Einschaltwischer)
COUNTER-OPERATOR
Der COUNTER-Operator ermöglicht die Erzeugung eines Signals, wenn die eingestellte Zahl erreicht wird.
COUNTER (Zähler)
Der COUNTER ist ein Impulszähler, der das Ausgangssignal Q high (1) einstellt, wenn die eingestellte Zahl erreicht wird.
LOGISCHE OPERATOREN
AND
Das Ausgangssignal wird high (1) sein, wenn alle Eingangssignale
high (1) sind.
OR
Das Ausgangssignal wird high (1) sein, wenn
wenigstens ein Eingangssignal high (1) ist.
XOR
Das Ausgangssignal wird low (0) sein, wenn alle Eingangssignale
den gleichen logischen Status aufweisen.
NOT
NOT kehrt den logischen Status des Eingangssignals um.
MANUAL USER RESTART ermöglicht die Speicherung des
Restartsignals auf einer ansteigenden Flanke des Eingangs-
signals Res.
CLOCKING gibt ein Signal entsprechend der eingestellten Zeit
aus, wenn das Eingangssignal high ist (1).
PASSING MAKE CONTACT stellt einen Ausgang zur Verfügung,
der das am Eingang vorhandene Signal repliziert. Wenn das
Eingangssignal länger als die eingestellte Zeit high (1) bleibt,
wird das Ausgangssignal lower (0).
MODULARES SICHERHEITSSYSTEM
MONITORED USER RESTART (Überwachter Benutzerneustart)
DELAY (Verzögerung)
MONOSTABLE (Monostabil)
NAND
Das Ausgangssignal wird low (0) sein, wenn alle
Eingangssignale high (1) sind.
NOR
Das Ausgangssignal wird low (0) sein, wenn
wenigstens ein Eingangssignal high (1) ist.
XNOR
Das Ausgangssignal wird high (1) sein, wenn alle Eingangssignale
den gleichen logischen Status aufweisen.
MULTIPLEXER
MULTIPLEXER ermöglicht die Übertragung eines der Eingangssignale
an den Ausgang, gemäß dem entsprechenden als aktiv ausgewählten
Eingang.
MOSAIC
MONITORED USER RESTART ermöglicht die Speicherung des
Restartsignals auf einer ansteigenden Flanke, gefolgt von
einer fallenden Flanke des Eingangssignals Res.
DELAY ermöglicht die Anwendung einer Signalverzögerung und
schaltet den Ausgang nach der eingestellten Zeit, wenn das
Signal am Eingang den Status ändert.
MONOSTABLE gibt ein Signal aus, das von der ansteigenden
Flanke des Eingangssignals ausgeht und die eingestellte Zeit
andauert.
181
