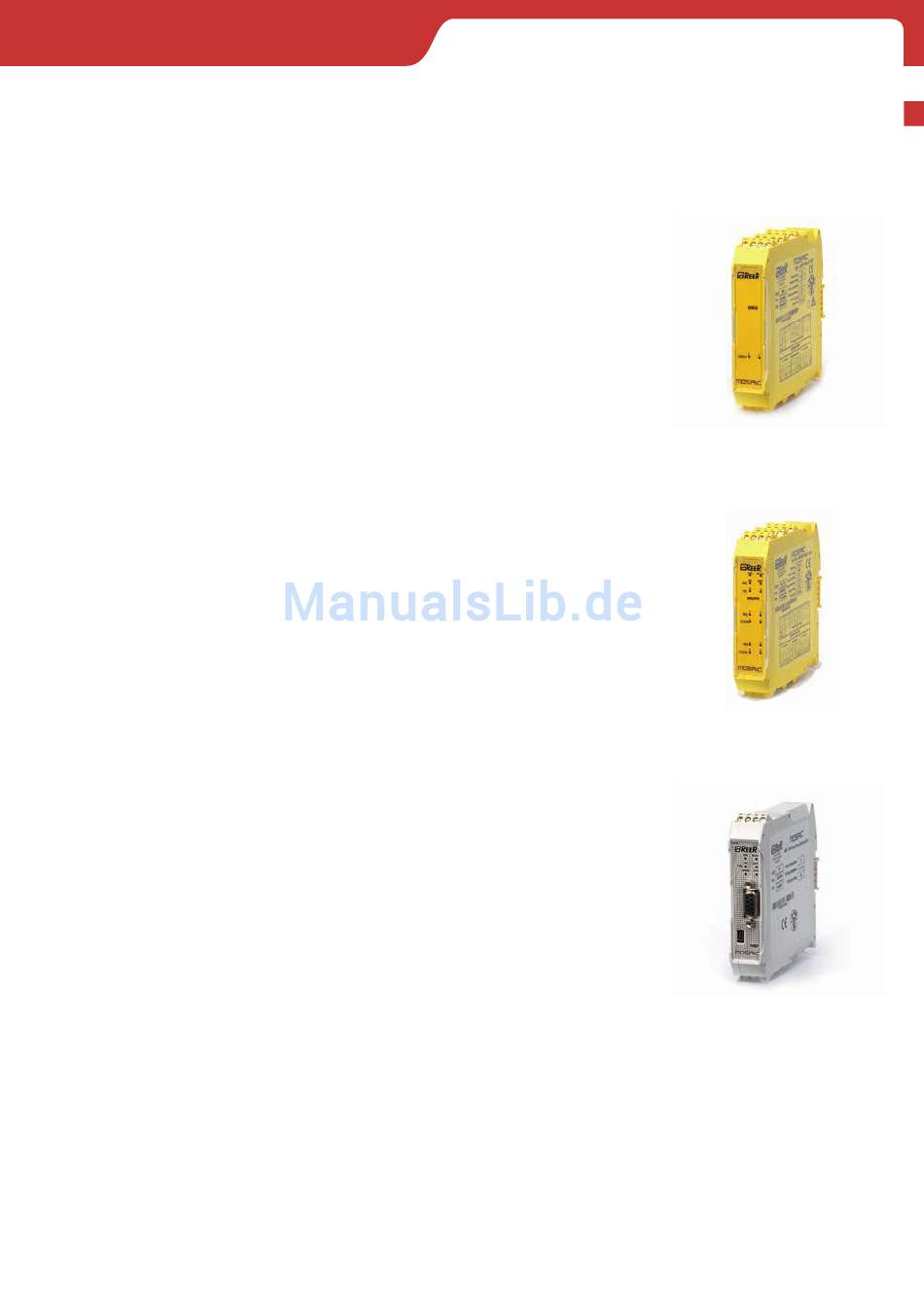

MOSAIC MR2 – MR4
ƒ Sicherheitsrelaismodule:
- MR2 - 2 Relais – 2 NO + 1 NC Anschluss an 1 OSSD Paar
- MR4 - 4 Relais – 4 NO + 2 NC Anschluss an 2 unabhängige OSSD Paare
ƒ 2/4 Sicherheitsrelais mit zwangsgeführten 6A 250 V AC Kontakten
ƒ 1/2 NC Kontakte für externe Geräteüberwachung (External Device Monitoring - EDM)
ƒ 16/24 Anschlusspunkte 22,5 mm
Jeder NO-Kontakt wird durch 2 Sicherheitsrelais zweifach unterbrochen.
Mosaic MR2 und MR4 sind passive Module, die auch separat im Mosaic System verwendet werden können.
Die MR Erweiterungsmodule benötigen kein MSC, da sie direkt an die ausgewählten OSSD
angeschlossen werden.
MOSAIC MOR4
(PRODUKTNEUHEIT)
Erweiterungsmodul mit internem Sicherheitsrelais
ƒ Anschluss an M1 durch MSC Bus
ƒ 4 Sicherheitsrelais mit zwangsgeführten NO 6A 250 V AC Kontakten
ƒ 4 unabhängige Ausgänge (Sicherheitsstufe 1 oder 2) oder 2 Ausgangspaare (Sicherheitsstufe 4)
ƒ 4 Kontakte für externe Geräteüberwachung (External Device Monitoring - EDM)
ƒ Modell MOR4 S8 verfügt zusätzlich über 8 programmierbare Statusausgänge
ƒ LED-Anzeige für jeden einzelnen Ausgang
MOSAIC MB
Erweiterungsmodul für den Anschluss an die am häufigsten verwendeten Feldbussysteme zur Diagnose und
Datenübertragung:
ƒ MBP – Profibus DP
ƒ MBD – DeviceNET
ƒ MBC – CANopen
ƒ MBEI – Ethernet IP
ƒ MBEC – EtherCAT
ƒ MBEP – PROFINET
ƒ MBU – USB - Universal Serial Bus
Die MB Module können über einen proprietären MSC Bus an M1 angeschlossen werden.
MODULARES SICHERHEITSSYSTEM
MOSAIC
