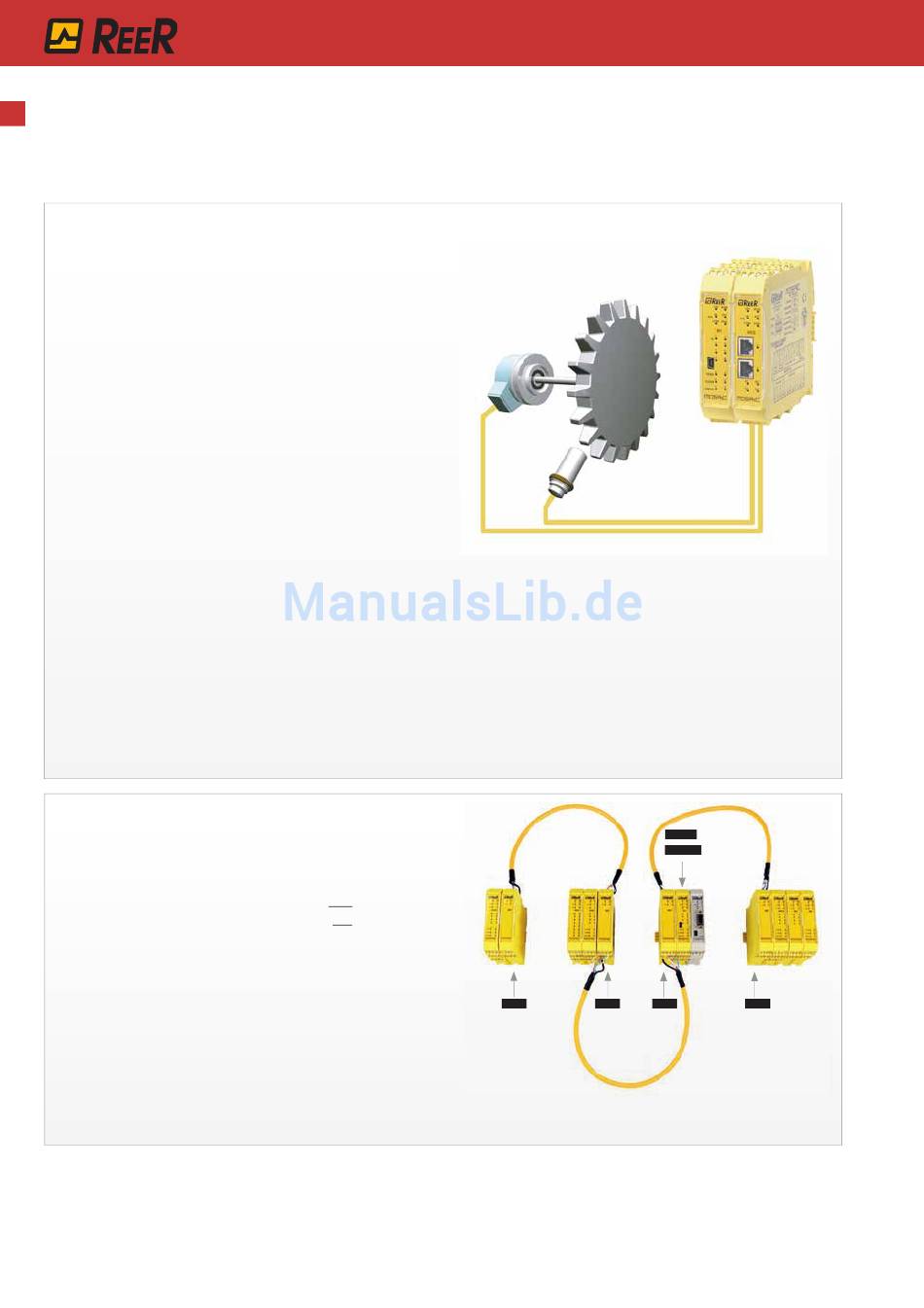

MOSAIC
MOSAIC MV (PRODUKTNEUHEIT)
Erweiterungsmodul für Sicherheits-Geschwindigkeits-Überwachung
ƒ MV0 - Eingang für induktive Näherungsschalter PNP/NPN:
ƒ MV1 - Eingang für Inkrementalgeber und induktive
Näherungsschalter PNP/NPN:
- MV1T (1 TTL Inkrementalgeber + 1 oder 2 induktive
Näherungsschalter)
- MV1H (1 HTL Inkrementalgeber + 1 oder 2 induktive
Näherungsschalter)
- MV1S (1 Sin/Cos Inkrementalgeber + 1 oder 2 induktive
Näherungsschalter)
ƒ MV2 - Eingang für Inkrementalgeber und induktive
Näherungsschalter PNP/NPN:
- MV2T (1 oder 2 TTL Inkrementalgeber + 1 oder 2 induktive
Näherungsschalter)
- MV2H (1 oder 2 HTL Inkrementalgeber + 1 oder 2 induktive
Näherungsschalter)
- MV2S (1 oder 2 Sin/Cos Inkrementalgeber + 1 oder 2
induktive Näherungsschalter)
ƒ Sicherheits-Geschwindigkeits-Überwachung (bis zu PLe) für: Stillstand, maximale Geschwindigkeit, Geschwindigkeitsbereiche und Drehrichtung
ƒ Bis zu 4 wählbare Geschwindigkeits-Schwellen (frei konfigurierbar über MSD) für jeden logischen Ausgang (Achse)
ƒ Jedes Modul beeinhaltet zwei über MSD logisch verknüpfte Ausgänge und ist daher in der Lage bis zu zwei voneinander unabhängige Achsen
zu überwachen.
ƒ RJ-45-Anschlüsse (1 für MV1, 2 für MV2) für Inkrementalgeber und Klemmleisten für induktive Näherungsschalter
ƒ Maximale Eingangs-Frequenz: 500 KHz
Verfügbarkeit bitte bei Ihrem REER-Handelspartner erfragen.
MOSAIC MCT
(PRODUKTNEUHEIT)
Interface-Modul - ermöglicht die Verbindung ausgelagerter
Erweiterungsmodule über den MSC Bus.
ƒ MCT1 - Interface mit einem Anschluss (1 Eingang oder 1 Ausgang)*
MCT2 - Interface mit zwei Anschlüssen (1 Eingang und 1 Ausgang)
ƒ Bis zu 100 m für jede Einzel-Verbindung (Gesamtreichweite bis zu 500 m).
Geeignetes serielles, abgeschirmtes RS485-Kabel verwenden**
ƒ Ideale Lösung für die Zusammenschaltung der Sicherheitsfunktionen
mehrerer Maschinen einer einzelnen Produktionslinie.
* Ende oder Start des Netzwerks, falls an ein einzelnes MCT-Kabel angeschlossen
** Verfügbare Anschlussleitungen: MC25 - 25 m; MC50 - 50 m; MC100 - 100 m
176
Master
Master
Unit M1
Unit M1
MCT1
MCT1
MCT2
MCT2
MCT2
MCT2
MCT1
MCT1
