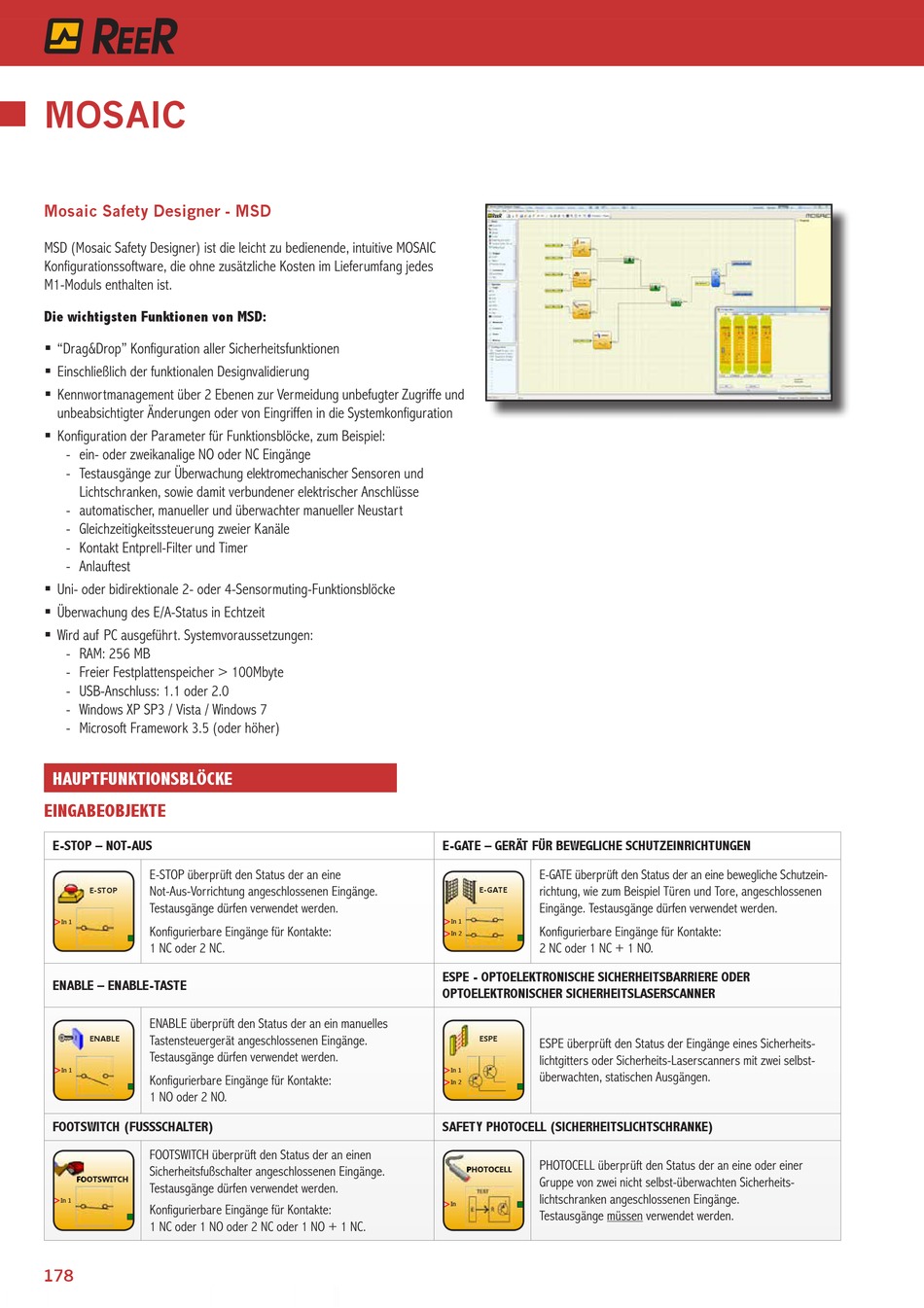

MOSAIC
Mosaic Safety Designer - MSD
MSD (Mosaic Safety Designer) ist die leicht zu bedienende, intuitive MOSAIC
Konfigurationssoftware, die ohne zusätzliche Kosten im Lieferumfang jedes
M1-Moduls enthalten ist.
Die wichtigsten Funktionen von MSD:
ƒ "Drag&Drop" Konfiguration aller Sicherheitsfunktionen
ƒ Einschließlich der funktionalen Designvalidierung
ƒ Kennwortmanagement über 2 Ebenen zur Vermeidung unbefugter Zugriffe und
unbeabsichtigter Änderungen oder von Eingriffen in die Systemkonfiguration
ƒ Konfiguration der Parameter für Funktionsblöcke, zum Beispiel:
- ein- oder zweikanalige NO oder NC Eingänge
- Testausgänge zur Überwachung elektromechanischer Sensoren und
Lichtschranken, sowie damit verbundener elektrischer Anschlüsse
- automatischer, manueller und überwachter manueller Neustart
- Gleichzeitigkeitssteuerung zweier Kanäle
- Kontakt Entprell-Filter und Timer
- Anlauftest
ƒ Uni- oder bidirektionale 2- oder 4-Sensormuting-Funktionsblöcke
ƒ Überwachung des E/A-Status in Echtzeit
ƒ Wird auf PC ausgeführt. Systemvoraussetzungen:
- RAM: 256 MB
- Freier Festplattenspeicher > 100Mbyte
- USB-Anschluss: 1.1 oder 2.0
- Windows XP SP3 / Vista / Windows 7
- Microsoft Framework 3.5 (oder höher)
HAUPTFUNKTIONSBLÖCKE
EINGABEOBJEKTE
E-STOP – NOT-AUS
E-STOP überprüft den Status der an eine
Not-Aus-Vorrichtung angeschlossenen Eingänge.
Testausgänge dürfen verwendet werden.
Konfigurierbare Eingänge für Kontakte:
1 NC oder 2 NC.
ENABLE – ENABLE-TASTE
ENABLE überprüft den Status der an ein manuelles
Tastensteuergerät angeschlossenen Eingänge.
Testausgänge dürfen verwendet werden.
Konfigurierbare Eingänge für Kontakte:
1 NO oder 2 NO.
FOOTSWITCH (FUSSSCHALTER)
FOOTSWITCH überprüft den Status der an einen
Sicherheitsfußschalter angeschlossenen Eingänge.
Testausgänge dürfen verwendet werden.
Konfigurierbare Eingänge für Kontakte:
1 NC oder 1 NO oder 2 NC oder 1 NO + 1 NC.
178
E-GATE – GERÄT FÜR BEWEGLICHE SCHUTZEINRICHTUNGEN
ESPE - OPTOELEKTRONISCHE SICHERHEITSBARRIERE ODER
OPTOELEKTRONISCHER SICHERHEITSLASERSCANNER
SAFETY PHOTOCELL (SICHERHEITSLICHTSCHRANKE)
E-GATE überprüft den Status der an eine bewegliche Schutzein-
richtung, wie zum Beispiel Türen und Tore, angeschlossenen
Eingänge. Testausgänge dürfen verwendet werden.
Konfigurierbare Eingänge für Kontakte:
2 NC oder 1 NC + 1 NO.
ESPE überprüft den Status der Eingänge eines Sicherheits-
lichtgitters oder Sicherheits-Laserscanners mit zwei selbst-
überwachten, statischen Ausgängen.
PHOTOCELL überprüft den Status der an eine oder einer
Gruppe von zwei nicht selbst-überwachten Sicherheits-
lichtschranken angeschlossenen Eingänge.
Testausgänge müssen verwendet werden.
