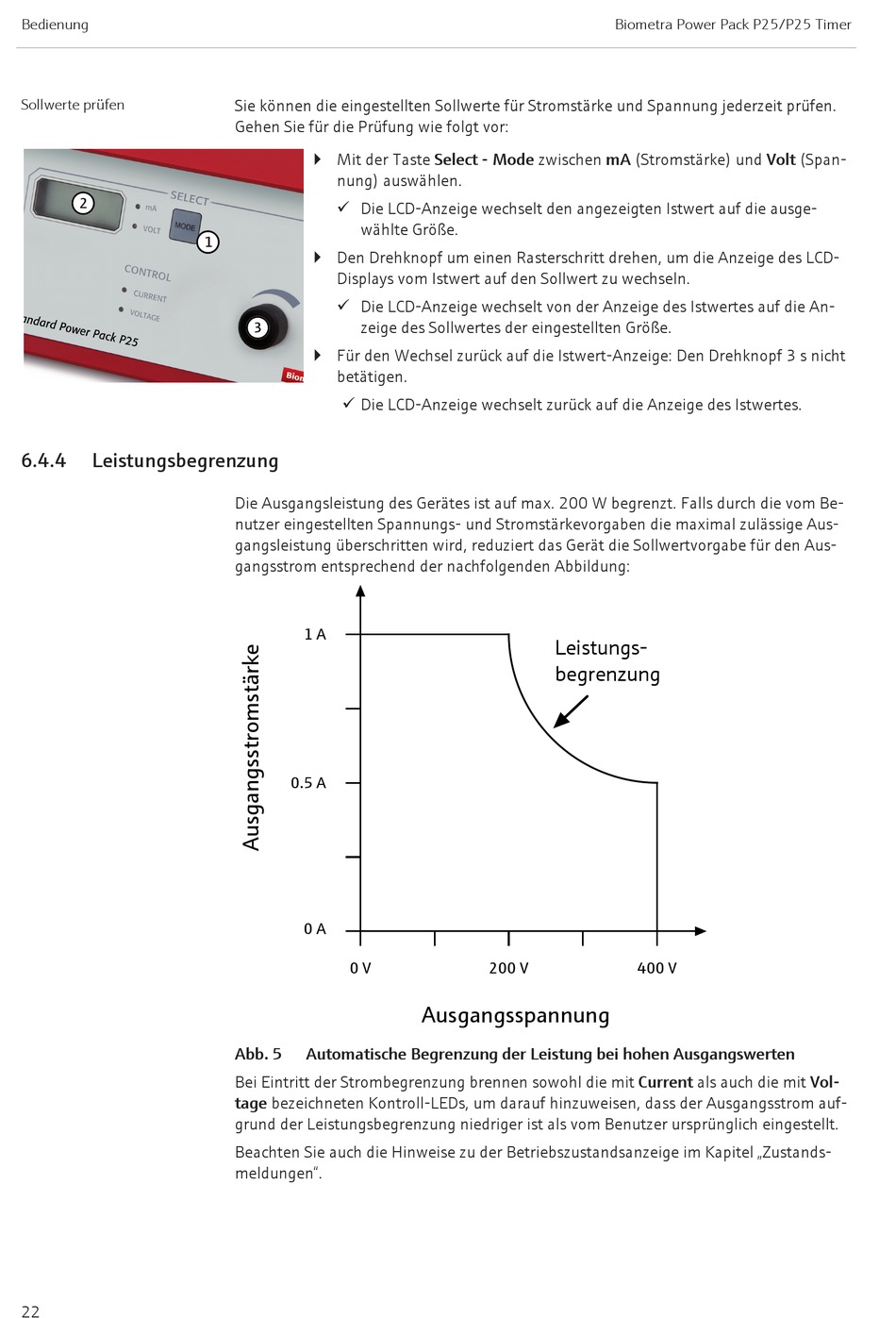

Endress+Hauser Analytik Jena Biometra Power Pack P25 Bedienungsanleitung Seite 22

Bedienung
Sollwerte prüfen
2
6.4.4 Leistungsbegrenzung
22
Sie können die eingestellten Sollwerte für Stromstärke und Spannung jederzeit prüfen.
Gehen Sie für die Prüfung wie folgt vor:
} Mit der Taste Select - Mode zwischen mA (Stromstärke) und Volt (Span-
nung) auswählen.
ü Die LCD-Anzeige wechselt den angezeigten Istwert auf die ausge-
wählte Größe.
1
} Den Drehknopf um einen Rasterschritt drehen, um die Anzeige des LCD-
Displays vom Istwert auf den Sollwert zu wechseln.
ü Die LCD-Anzeige wechselt von der Anzeige des Istwertes auf die An-
zeige des Sollwertes der eingestellten Größe.
3
} Für den Wechsel zurück auf die Istwert-Anzeige: Den Drehknopf 3 s nicht
betätigen.
ü Die LCD-Anzeige wechselt zurück auf die Anzeige des Istwertes.
Die Ausgangsleistung des Gerätes ist auf max. 200 W begrenzt. Falls durch die vom Be-
nutzer eingestellten Spannungs- und Stromstärkevorgaben die maximal zulässige Aus-
gangsleistung überschritten wird, reduziert das Gerät die Sollwertvorgabe für den Aus-
gangsstrom entsprechend der nachfolgenden Abbildung:
1 A
0.5 A
0 A
0 V
Abb. 5 Automatische Begrenzung der Leistung bei hohen Ausgangswerten
Bei Eintritt der Strombegrenzung brennen sowohl die mit Current als auch die mit Vol-
tage bezeichneten Kontroll-LEDs, um darauf hinzuweisen, dass der Ausgangsstrom auf-
grund der Leistungsbegrenzung niedriger ist als vom Benutzer ursprünglich eingestellt.
Beachten Sie auch die Hinweise zu der Betriebszustandsanzeige im Kapitel „Zustands-
meldungen".
Leistungs-
begrenzung
200 V
Ausgangsspannung
Biometra Power Pack P25/P25 Timer
400 V
