Aufbau
4

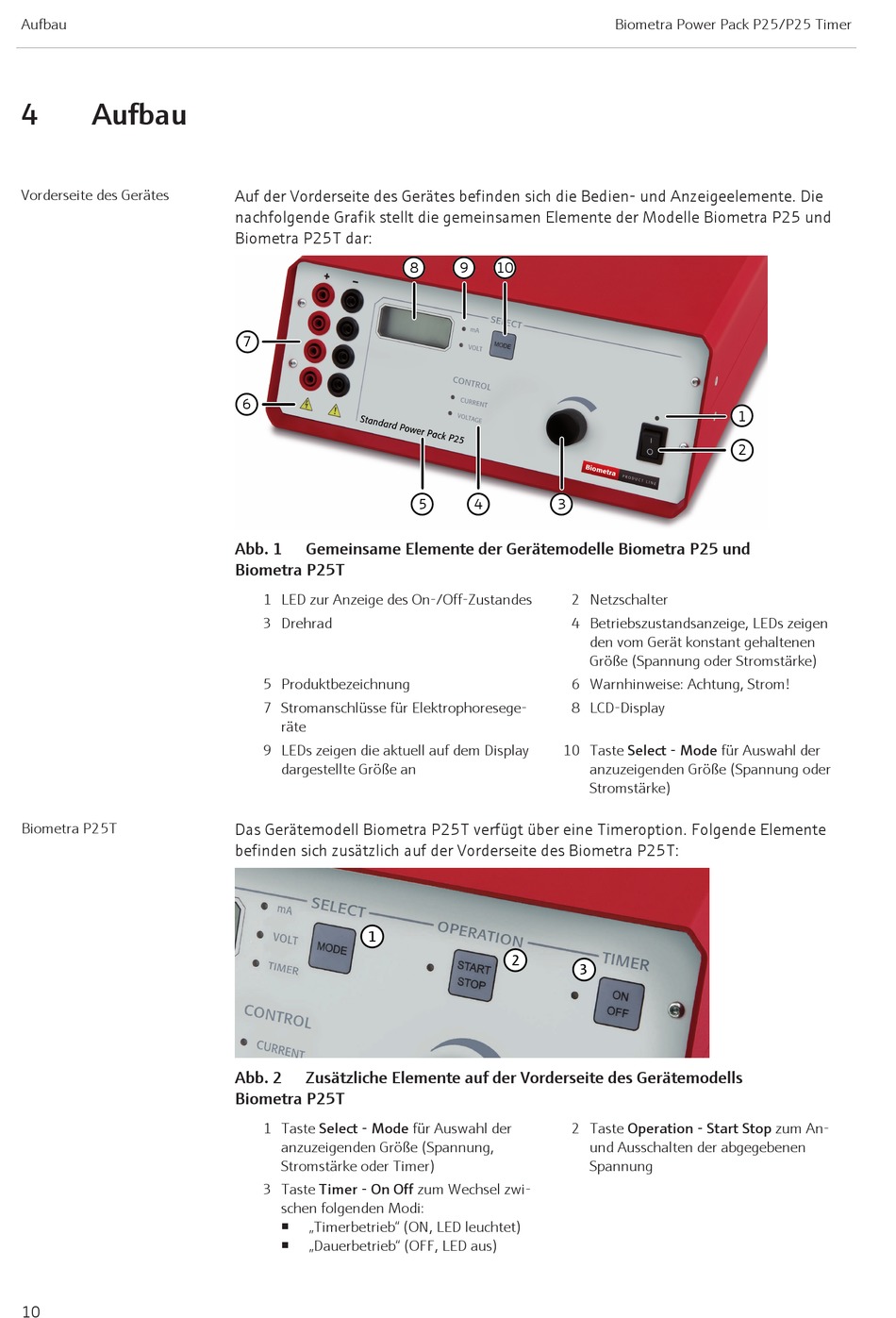

Aufbau
Vorderseite des Gerätes
Biometra P25T
10
Auf der Vorderseite des Gerätes befinden sich die Bedien- und Anzeigeelemente. Die
nachfolgende Grafik stellt die gemeinsamen Elemente der Modelle Biometra P25 und
Biometra P25T dar:
7
6
Abb. 1
Gemeinsame Elemente der Gerätemodelle Biometra P25 und
Biometra P25T
1 LED zur Anzeige des On-/Off-Zustandes
3 Drehrad
5 Produktbezeichnung
7 Stromanschlüsse für Elektrophoresege-
räte
9 LEDs zeigen die aktuell auf dem Display
dargestellte Größe an
Das Gerätemodell Biometra P25T verfügt über eine Timeroption. Folgende Elemente
befinden sich zusätzlich auf der Vorderseite des Biometra P25T:
1
Abb. 2
Zusätzliche Elemente auf der Vorderseite des Gerätemodells
Biometra P25T
1 Taste Select - Mode für Auswahl der
anzuzeigenden Größe (Spannung,
Stromstärke oder Timer)
3 Taste Timer - On Off zum Wechsel zwi-
schen folgenden Modi:
¡
„Timerbetrieb" (ON, LED leuchtet)
¡
„Dauerbetrieb" (OFF, LED aus)
8
9
10
5
4
3
2 Netzschalter
4 Betriebszustandsanzeige, LEDs zeigen
6 Warnhinweise: Achtung, Strom!
8 LCD-Display
10 Taste Select - Mode für Auswahl der
2
3
2 Taste Operation - Start Stop zum An-
Biometra Power Pack P25/P25 Timer
1
2
den vom Gerät konstant gehaltenen
Größe (Spannung oder Stromstärke)
anzuzeigenden Größe (Spannung oder
Stromstärke)
und Ausschalten der abgegebenen
Spannung
