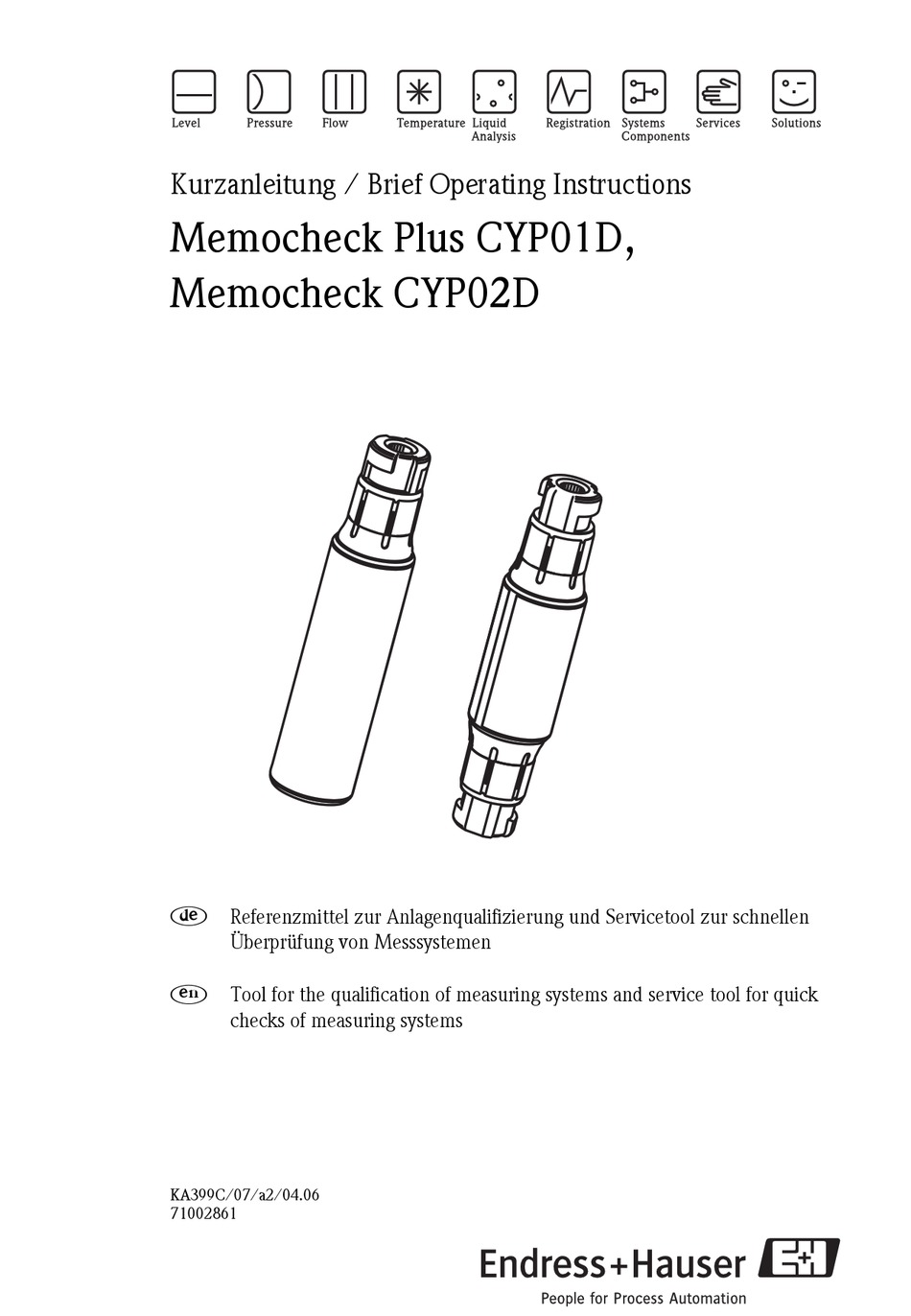

Kurzanleitung / Brief Operating Instructions
Memocheck Plus CYP01D,
Memocheck CYP02D
×
Referenzmittel zur Anlagenqualifizierung und Servicetool zur schnellen
Überprüfung von Messsystemen
Ø
Tool for the qualification of measuring systems and service tool for quick
checks of measuring systems
KA399C/07/a2/04.06
71002861
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Memocheck Plus CYP01D
Inhaltszusammenfassung für Endress+Hauser Memocheck Plus CYP01D
- Seite 1 Kurzanleitung / Brief Operating Instructions Memocheck Plus CYP01D, Memocheck CYP02D × Referenzmittel zur Anlagenqualifizierung und Servicetool zur schnellen Überprüfung von Messsystemen Ø Tool for the qualification of measuring systems and service tool for quick checks of measuring systems KA399C/07/a2/04.06 71002861...
-
Seite 2: Inhaltsverzeichnis
2.4 Qualitätszertifikat Memocheck Plus CYP01D ........ -
Seite 3: Sicherheitshinweise
über Messumformer bis hin zum Prozessleitsystem. Es umfasst fünf Steckköpfe mit je einem fest definierten Sensorzustand. Memocheck Plus CYP01D ist nicht für den Einsatz direkt im Prozess geeignet. Memocheck CYP02D ist ein Servicetool für eine schnelle Überprüfung von Messsystemen mit Memosens Technologie vor Ort. -
Seite 4: Produktstruktur
Identifizierung Memocheck Plus CYP01D / Memocheck CYP02D Made in Germany, D-70839 Gerlingen Memocheck CYP02D pH glass CYP02D-PP11 pH 4 Temp. 25°C pH 7 Temp. 60°C -15 - 50°C amb. a0005647 Abb. 2: Typenschild Memocheck CYP02D (Beispiel pH-Glas + pH-Glas, Wert: pH 4 + pH 7) Produktstruktur 2.2.1 Memocheck Plus CYP01D... -
Seite 5: Qualitätszertifikat Memocheck Plus Cyp01D
Memocheck Plus CYP01D / Memocheck CYP02D Identifizierung Qualitätszertifikat Memocheck Plus CYP01D a0004835 Endress+Hauser... -
Seite 6: Einbau
Einbau Memocheck Plus CYP01D / Memocheck CYP02D Einbau Abmessungen mm (inch) Ø 20 (0.79) a0004831 a0004832 Abb. 3: Memocheck Plus CYP01D Abb. 4: Memocheck CYP02D Umgebungsbedingungen Die zulässige Umgebungstemperatur liegt zwischen: -15 ... 50 °C (5 ... 122 °F) Endress+Hauser... -
Seite 7: Bedienung
135 °C (275 °F) Fehler Standarddatensatz für Prozessdaten In den Steckköpfen des Memocheck Plus CYP01D ist der Standarddatensatz eines digitalen Sensors gespeichert. Sie bieten also die komplette Anzeigemöglichkeit eines digitalen Sensors. Der gespeicherte Datensatz ist nicht überschreibbar. Somit ist eine sichere Nutzung als Referenzmittel jederzeit gewährleistet. -
Seite 8: Anwendung
Bedienung Memocheck Plus CYP01D / Memocheck CYP02D 4.1.2 Memocheck CYP02D Memocheck CYP02D besteht aus zwei miteinander verklebten, unabhängigen Steckköpfen, die Wertepaare zur Simulation z. B. von pH-Werten liefern. Dabei simuliert jeweils ein Steckkopf den entsprechenden Sensorzustand. Die Werte sind nicht überschreibbar. - Seite 9 Prüfen Sie, ob der im Messumformer bzw. vom Prozessleitsystem angezeigte Mess- und Temperaturwert den angegebenen Festwerten des Memocheck Plus entspricht. Wenn Sie den 5. Steckkopf des Memocheck Plus CYP01D verwenden, können Sie außer- dem prüfen, ob die Fehlermeldung, z. B. "Glasbruch", korrekt zum Messumformer oder dem Prozessleitsystem übertragen wird.
-
Seite 10: Zubehör
Zubehör Memocheck Plus CYP01D / Memocheck CYP02D Zubehör pH-Glaselektroden • Orbisint CPS11D pH-Sensor mit Memosens Technologie, schmutzabweisendes PTFE-Diaphragma; Bestellung je nach Ausführung, s. Technische Information (TI028C/07/de) • Ceraliquid CPS41D pH-Sensor mit Memosens Technologie, Keramikdiaphragma und KCl-Flüssigelektrolyt; Bestellung je nach Ausführung, s. Technische Information (TI079C/07/de) •... -
Seite 11: Safety Instructions
Safety instructions Designated use Memocheck Plus CYP01D is a comprehensive tool for the qualification of measurement chains with Memosens technology. It enables you to verify data transmission from sensor coupling via transmitter to process control system. Memocheck Plus consists of five plug-in heads. Each plug-in head simulates a specific predefined sensor status. -
Seite 12: Product Structure
Identification Memocheck Plus CYP01D / Memocheck CYP02D Made in Germany, D-70839 Gerlingen Memocheck CYP02D pH glass CYP02D-PP11 pH 4 Temp. 25°C pH 7 Temp. 60°C -15 - 50°C amb. a0005647 Fig. 8: Memocheck CYP02D nameplate example (pH glass + pH glass, values: pH 4 + pH 7) Product structure 7.2.1 Memocheck Plus CYP01D... -
Seite 13: Quality Certificate Memocheck Plus Cyp01D
Memocheck Plus CYP01D / Memocheck CYP02D Identification Quality certificate Memocheck Plus CYP01D a0004835 Endress+Hauser... -
Seite 14: Installation
Installation Memocheck Plus CYP01D / Memocheck CYP02D Installation Dimensions mm (inch) Ø 20 (0.79) a0004831 a0004832 Fig. 9: Memocheck Plus CYP01D Fig. 10: Memocheck CYP02D Environment The permissible ambient temperature ranges from: -15 to 50 °C (5 to 122 °F) -
Seite 15: Operation
Description 9.1.1 Memocheck Plus CYP01D Memocheck Plus CYP01D is a set of 5 various sensor plug-in heads that provide data for the simulation of pH values. Each plug-in head simulates the state of a corresponding sensor. The following data are indicated and transmitted, they cannot be overwritten: •... -
Seite 16: Application
Operation Memocheck Plus CYP01D / Memocheck CYP02D 9.1.2 Memocheck CYP02D Memocheck CYP02D consists of two agglutinated independent plug-in heads that provide value pairs for the simulation of pH values. Each plug-in head simulates the state of a corresponding sensor. The values cannot be overwritten. - Seite 17 Memocheck Plus CYP01D / Memocheck CYP02D Operation If you are using Liquiline M CM42, the transmitter switches to simulation mode ("SIMU" symbol is displayed in the status line). Check if the measured value and temperature displayed by the transmitter or the process control system correspond to the given fixed values of the Memocheck Plus.
-
Seite 18: Accessories
Accessories Memocheck Plus CYP01D / Memocheck CYP02D Accessories 10.1 pH glass electrodes • Orbisint CPS11D Digital pH sensor for process applications, with PTFE diaphragm; Ordering acc. to product structure, see Technical Information (TI028/C07/en) • Ceragel CPS71D Digital pH sensor with double chamber reference system and integrated bridge electrolyte;... - Seite 19 Memocheck Plus CYP01D / Memocheck CYP02D Accessories Endress+Hauser...
