Figur 3 Ledningsklargøring
3. Før kablet igennem møtrikken, gummipakningen og de to spændeskiver.
4. Klem på afskærmningen, således at hele omkredsen presses ned mellem de to spændeskiver,
og før kablet ind i huset, så det blokerer kabelforskruningen
Det er uhyre vigtigt at sørge for afskærmningen klemmes og fastholdes imellem de to spændeskiver for at
sikre afskærmningen vedhæfter direkte på instrumenthuset som en jordforbindelse. Manglende evne til at
gøre dette kunne resultere i beskadigelse af instrumentet og give ukorrekte målinger for sensorkablernes
vedkommende.

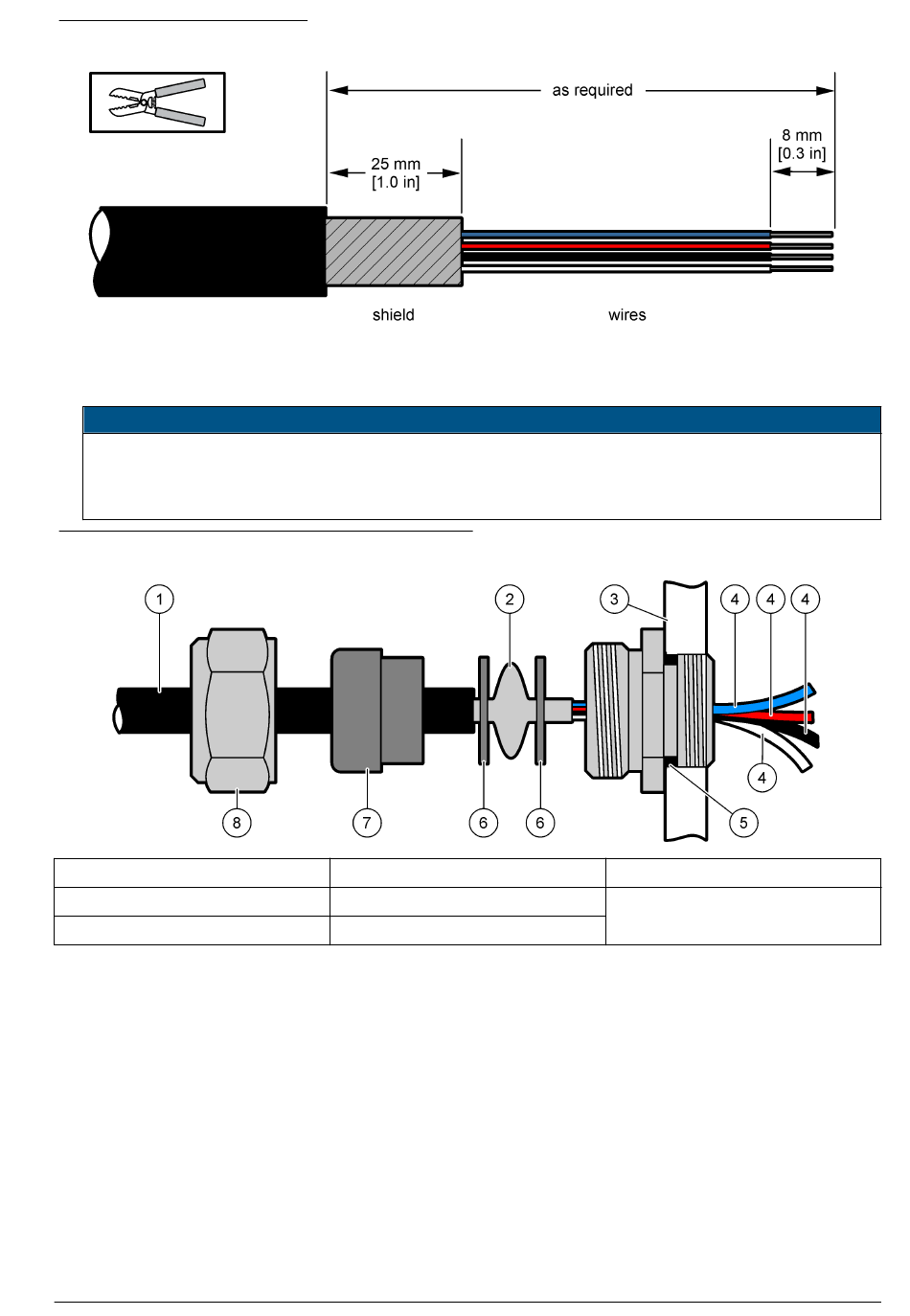

Figur 4 Kabelføring til kabelforskruning type 1
1 Kabel
2 Skærm
3 Instrument
5. Installer påny og stram møtrikken til kabelforskruningen.
6. Forbind ledningerne til de tilhørende terminalblokforbindelser.
B E M Æ R K N I N G
4 Ledning
5 O-ring
6 Spændeskiver
(Figur 4).
7 Pakning
8 Pakningsmøtrik
