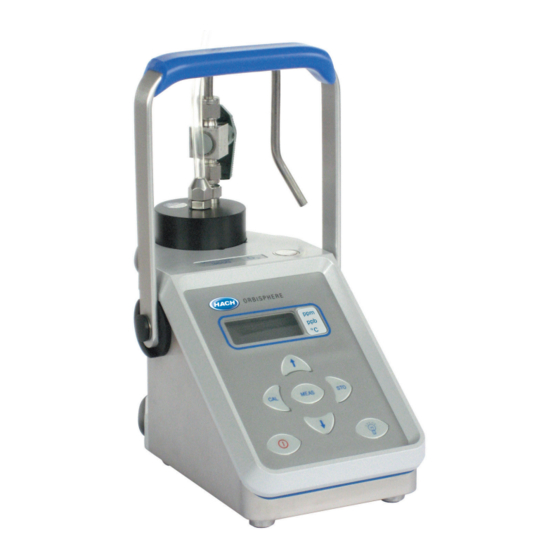

Hach ORBISPHERE 3655 Basis-Benutzerhandbuch
Verwandte Anleitungen für Hach ORBISPHERE 3655
Inhaltszusammenfassung für Hach ORBISPHERE 3655
- Seite 1 DOC024.98.93007 ORBISPHERE Model 3655 Portable Analyzer 03/2020, Edition 5 Basic User Manual Basis-Benutzerhandbuch Manuel d'utilisation simplifié Manual básico del usuario Основно ръководство за потребителя Начальное руководство пользователя Temel Kullanım Kılavuzu...
- Seite 19 Inhaltsverzeichnis 1 Spezifikationen auf Seite 19 5 Einrichtung der Optionen auf Seite 28 2 Allgemeine Informationen auf Seite 19 6 Kalibrierung auf Seite 31 3 Installation auf Seite 21 7 Wartung auf Seite 33 4 Benutzeroberfläche auf Seite 23 8 Fehlerbehebung auf Seite 34 Kapitel 1 Spezifikationen Die Spezifikationen können ohne Vorankündigung Änderungen unterliegen.
-
Seite 20: Sicherheitshinweise
diesem Handbuch und den hierin beschriebenen Produkten vor. Überarbeitete Ausgaben der Bedienungsanleitung sind auf der Hersteller-Webseite erhältlich. 2.1 Sicherheitshinweise H I N W E I S Der Hersteller ist nicht für Schäden verantwortlich, die durch Fehlanwendung oder Missbrauch dieses Produkts entstehen, einschließlich, aber ohne Beschränkung auf direkte, zufällige oder Folgeschäden, und lehnt jegliche Haftung im gesetzlich zulässigen Umfang ab. -
Seite 21: Installation Der Flusskammer
2 RS232-Schnittstelle oder externes Netzteil 5 EC-Sensor 3 Batteriekappe Der ORBISPHERE 3655 tragbares Analysegerät ist so konfiguriert, gelösten Sauerstoff oder Wasserstoff-Konzentration Messungen mit elektrochemischer (EC) Sensoren machen. Stellen Sie das Instrument in der Nähe der zu analysierenden Probe und des eventuell verwendeten PCs auf. -
Seite 22: Anschlüsse
Kunststoffleitungen mit einem Durchmesser von ¼" oder 6 mm. Schließen Sie sie mit den Druckanschlüssen jeweils an den Probeneinlass und den Problenauslass an. 3.3 Installation des Programms WinLog97 Installieren Sie das Programm WinLog97, indem Sie die mitgelieferte CD in Ihren PC einlegen und das Setup-Programm starten. -
Seite 23: Checkliste Für Die Installation
Anschluss LEMO-6 Kontaktstifte Beschreibung Pin 1 Nicht verwendet Pin 2 RS-232 übertragene Daten (TXD) Pin 3 RS-232 empfangene Daten (TXD) Pin 4 Nicht verwendet Pin 5 Masse Kontaktstift 6 Nicht verwendet Pin 7 Anfrage zum Senden von RTS Pin 8 Löschen zum Senden von RTS Pin 9 Nicht verwendet... -
Seite 24: Durchführung Von Messungen
Zusätzlich zu den Bedienelementen auf dem Frontpaneel ist auf der Oberseite des Instruments ein Ventilschalter zum Ablassen des Drucks vorhanden (wie auf Abbildung 1 auf Seite 21 gezeigt), der für den Ausgleich des atmosphärischen Drucks für die Kalibrierung des Sensors. Die Paneeltastatur weist die folgenden Drucktasten auf: Schalter Stromversorgung. -
Seite 25: Vorkonditionierung Der Sensoren
Die Mindestflussraten, die Messgrenzwerte und die Reaktionszeiten für die verschiedenen verfügbaren Membranen werden in dem beiliegenden Sensorhandbuch angegeben. Drücken Sie zum Umschalten zwischen der Gasmessung und der Temperaturmessung die Pfeiltasten Aufwärts/Abwärts. Drücken Sie die Taste Hintergrundbeleuchtung, um das LCD-Display für ca. drei Minuten zu beleuchten. -
Seite 26: Manuelle Datenerfassung
7. Wenn Sie es erneut auf ON schalten, ohne die Taste STO gedrückt zu halten, kehrt das Instrument zur Messungsmodalität zurück. Hinweis: Falls Sie versehentlich die automatische Datenabspeicherung abbrechen, indem Sie das Instrument ausschalten, während der Prozess der Abspeicherung eines Werts läuft, und Sie dann versuchen, die abgespeicherten Werte mit dem Programm WinLog97 herunterzuladen, erhalten die Windows-Meldung Checksum Error und die Messungsdaten können nicht angezeigt werden. -
Seite 27: Herunterladen Von Abgespeicherten Werten
4.5.1 Herunterladen von abgespeicherten Werten Wählen Sie zum Herunterladen von abgespeicherten Resultaten von dem Instrument auf den PC den Befehl Herunterladen aus dem Menü Logger. Das Fenster Herunterladen zeigt die abgespeicherten Messungen des Instruments an. Das Fenster zeigt 5 Datenspalten an: •... -
Seite 28: Überwachung Der Messungen In Echtzeit
4.6 Überwachung der Messungen in Echtzeit Es ist möglich, eine bestimmte Messstelle mit dem Menü Monitor des Programms WinLog97 zu analysieren. Für die Benutzung dieser Überwachungstabelle muss das Instrument an den PC angeschlossen sein. Wählen Sie Monitor aus dem Menü WinLog97, um eine Tabelle aufzurufen. Die Überwachungstabelle zeigt die Gaskonzentration (blau), die Temperatur (rot) und den Druck (grün), während die Probe mit dem Instrument gemessen wird. -
Seite 29: Grundlegende Informationen Zum Hauptmenü
Mit dem Programm WinLog97 können Sie eine Reihe von Einstellungen ändern. Die Einstellungen, die veränderten werden können, und die Informationen zu diesen Einstellungen werden im nächsten Abschnitt Konfiguration des Instruments aufgeführt. Bitte wenden Sie sich an Ihren Hach-Lange- Vertreter, falls unerwartete Positionen auf Ihrer Anzeige aufgeführt werden, die Sie nicht ändern können. -
Seite 30: Konfiguration Des Instruments
5.4 Konfiguration des Instruments Der Analysator kann mit den Befehlen im Menü Konfiguration für Ihre Anwendung konfiguriert werden. Zur Änderung der Konfigurierung müssen Sie das Instrument an Ihren PC anschließen. 5.4.1 Automatische Datenerfassung - Einstellung der Messintervalle Das Instrument kann als selbständiges automatisches Datenerfassungsgerät eingesetzt werden, die Gasmessungen mit Datum und Uhrzeit speichern und bis zu 500 Messwerte abspeichern. -
Seite 31: Eingabe Eines Kalibriergaswerts
Hinweis: Wir empfehlen, die Überprüfung des Bereiches aktiviert zu lassen. In besonderen Messsituationen kann es erforderlich sein, die Überprüfung des Bereiches zu deaktivieren. Bitte wenden Sie sich vor der Deaktivierung dieser Funktion für detaillierte Informationen an einen Hach-Lange-Vertreter. 5.4.6 Eingabe eines Kalibriergaswerts Verwenden Sie bei der Kalibrierung des Sensors in einem Kalibriergas das Menü... -
Seite 32: Kalibrierung In Kalibriergas
Ihre Kalibrierung wird intern gespeichert und ist für die Lebenszeit der Sensormembran gültig; daher ist nicht erforderlich, die Kalibrierung zu wiederholen, bis die Membran erneut ausgewechselt wird. Der Sensor kann mit Messgas direkt in der Leitung mit einer Flüssigkeitsprobe oder in Luft kalibriert werden. -
Seite 33: Überprüfung Des Kalibrierungsbereiches
Überprüfungsfunktion aktiviert zu lassen. In besonderen Messsituationen kann es erforderlich sein, die Überprüfung des Bereiches zu deaktivieren. Dies gestattet die Kalibrierung zwischen 0% und 999% des idealen Stroms. Bitte wenden Sie sich an Ihren Hach-Lange-Vertreter, bevor Sie die Funktion für die Überprüfung des Bereichs deaktivieren. -
Seite 34: Serieller Test
System verwendet, um Informationen über Sensorstrom, Temperatur und Druck zu senden. Diese Funktion ist nützlich, wenn Sie versuchen, eine Störung des Instruments telefonisch mit einem Kundendienstvertreter von Hach Lange zu identifizieren. Falls das System bei der Durchführung dieses Tests überlastet ist, kann eine Meldung angezeigt werden, zum Beispiel Der Stromeingang ist gesättigt. - Seite 35 • Gas Kanal: -1,5 V bis +1,5 V • Temperatur Kanal: + 10 mV bis + 4 V • Druck Kanal: -100 mV bis +100 mV Das Fenster Bereich auf der rechten Seite der Stromkanalspannung zeigt einen der vier Instrumentenbereiche an: 0 (am unempfindlichsten) bis 3 (am empfindlichsten). 8.6 Messwertanzeige Die Funktion Diagnose, Meßwertanzeige bestätigt auf dem Bildschirm Ihres PCs, was Ihr Instrument auf dem LCD-Display für die Gaskonzentration oder die Probentemperatur anzeigen...
