Voraussetzungen und Erklärungen zur automatischen Schaltpunktkorrektur
•Halten Sie den Druck nach dem Ende des Eingangssignals der automatischen Schaltpunktkorrektur
während min. 5 ms konstant.
•Die Teilanzeige zeigt während der automatischen Schaltpunktkorrektur für ca. 1 Sekunde [ASin ooo] an
und der Druckwert wird als Korrekturwert [C_5] gespeichert.
•Durch die Speicherung des Korrekturwerts wird der Sollwert kompensiert.
•Wenn der Sollwert korrigiert ist, reagiert der Schaltausgang gemäß der Verzögerungszeit innerhalb von 5
ms nach der automatischen Schaltpunktkorrektur.
•Wenn der Messwert während der automatischen Schaltpunktkorrektur den einstellbaren Druckbereich
übersteigt, wird der Korrekturwert nicht gespeichert, aber [ASin o.r] wird auf der Teilanzeige für ca. 1
Sekunde angezeigt.
•Wenn der Messwert während der automatischen Schaltpunktkorrektur innerhalb des einstellbaren
Druckbereichs liegt und der durch die automatische Schaltpunktkorrektur korrigierte Sollwert (inkl.
Hysterese) den einstellbaren Druckbereich übersteigt, wird der Sollwert nach oben oder unten hin
korrigiert, je nachdem, welcher Wert näher liegt.
(Die Korrektur wird durchgeführt, wenn die c beim unter dem einstellbaren Druckbereich liegenden Druck
angewendet wird. Wird die automatische Schaltpunktkorrektur erneut beim innerhalb des einstellbaren
Druckbereichs liegenden Druck angewendet, wird die Korrektur gelöscht und das Produkt gemäß dem
Sollwert betrieben).
•Der Korrekturwert, der als [C_5] gespeichert ist, kann auf der Teilanzeige im Messmodus angezeigt
werden. (Siehe „Teilanzeige" auf Seite 46.)
•Der Korrekturwert [C_5] nach der c verschwindet bei Unterbrechung der Spannungsversorgung und wird
auf null zurückgesetzt (Anfangswert), wenn wieder Spannung zugeführt wird.
Bei Verwendung der automatischen Schaltpunktkorrektur ist der zulässige Einstellbereich wie folgt:
Bereich
Überdruck/Vakuum
1 MPa
2 MPa
Vakuum

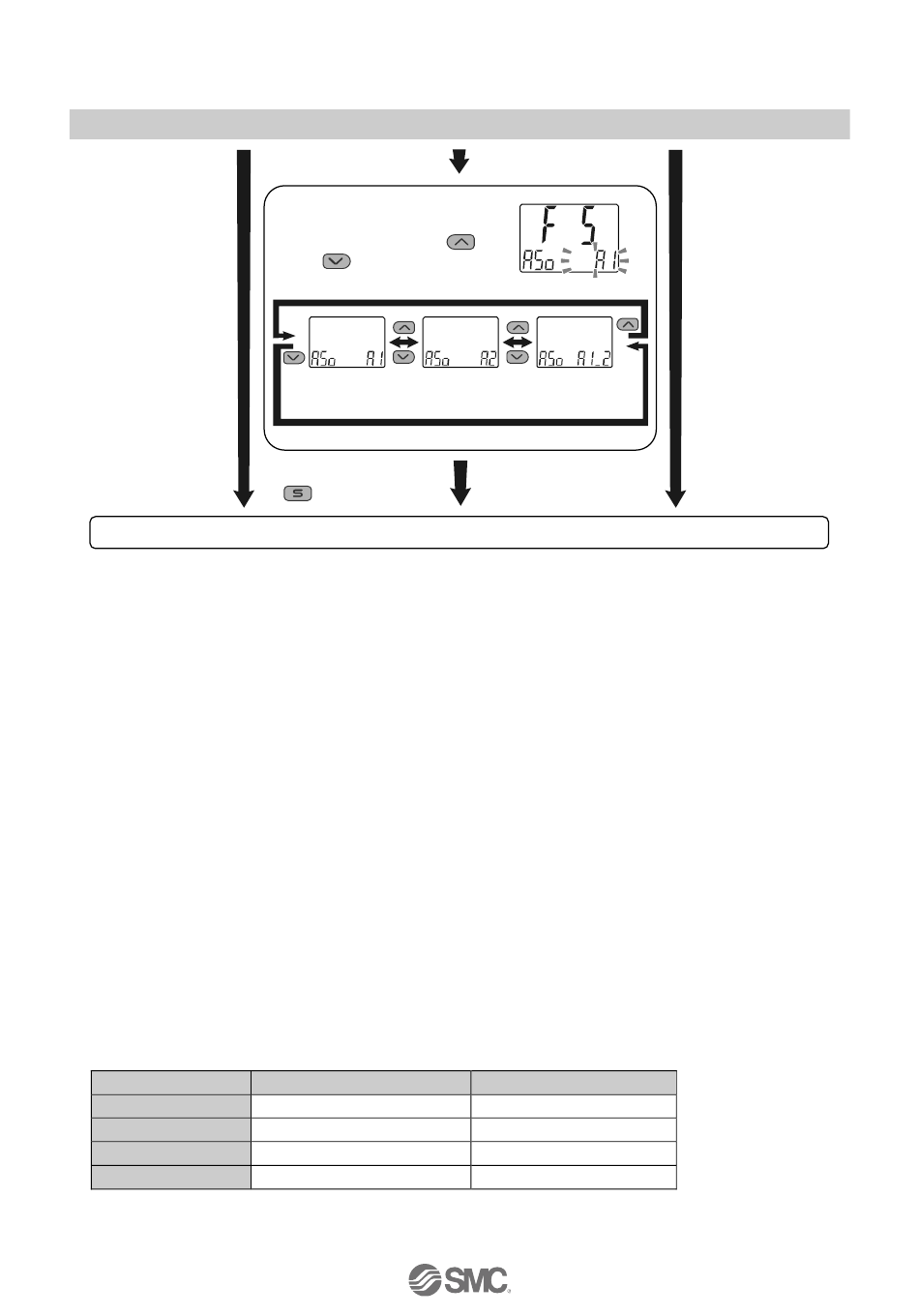

Einstellung der effektiven
Leistung
Drücken Sie die Taste
oder
, um die effektive
Leistung auszuwählen.
Nur OUT1
Nur OUT2
Drücken Sie die Taste
zum Bestätigen.
[F 5] FUNC-Klemmeneinstellung abgeschlossen
Einstellbarer Druckbereich
-105,0 bis 105,0 kPa
-0,105 bis 1,050 MPa
-0,105 bis 2100 MPa
10,0 bis -105,0 kPa
-43-
OUT1 und
OUT2
In den Funktionsauswahl-
Modus zurückkehren.
Zulässiger Einstellbereich
-210 bis 210,0 kPa
-1,155 to 1,155 MPa
-2,20 bis 2,205 MPa
-115,0 bis 115,0 kPa
No.PS※※-OMU0009-F
