Dok. Nr. IS*-OMQ0049
Bedienungsanleitung

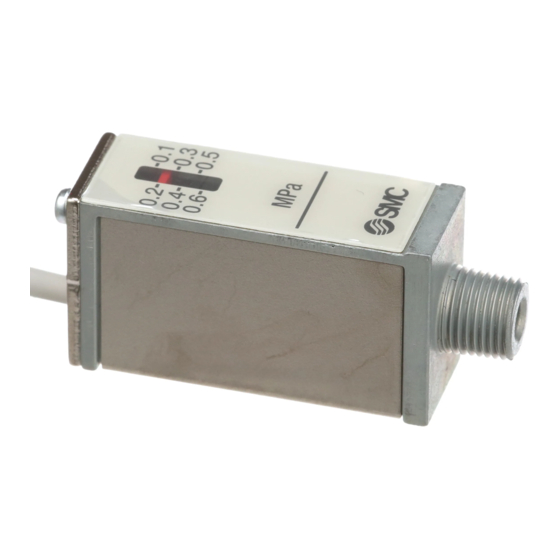

PRODUKTNAME
DRUCKSCHALTER
MODELL / Serie / Produkt-Nr.
Serie IS10
Serie IS10E
Serie IS10M
-1-

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SMC IS10-Serie

  • Seite 1 Dok. Nr. IS*-OMQ0049 Bedienungsanleitung PRODUKTNAME DRUCKSCHALTER MODELL / Serie / Produkt-Nr. Serie IS10 Serie IS10E Serie IS10M...
  • Seite 2: Inhaltsverzeichnis

    Inhalt SEITE 1. SICHERHEITSHINWEISE 1~2 2. PRODUKTSPEZIFISCHE SICHERHEITSHINWEISE 3~5 3. ANWENDUNG 4. TECHNISCHE DATEN 5. SCHALTERMERKMALE 6. ELEKTRISCHER SCHALTKREIS 7. BETRIEBSDRUCKBEREICH 8. BESTELLSCHLÜSSEL 8~12 9. FEHLERSUCHE 13~15 10. AUSTAUSCH 11. KONSTRUKTION 12. ABMESSUNGEN 18~25...
  • Seite 3: Sicherheitshinweise

    3. Vor dem erneuten Start der Maschine bzw. Anlage sind Maßnahmen zu treffen, um unvorhergesehene Bewegungen des Produkts oder Fehlfunktionen zu verhindern. 4. Bitte wenden Sie sich an SMC und treffen Sie geeignete Sicherheitsvorkehrungen, wenn das Produkt unter einer der folgenden Bedingungen eingesetzt werden soll: 1.
  • Seite 4: Haftungsausschluss / Einhaltung Von Vorschriften

    Herstellern Massenvernichtungswaffen oder sonstigen Waffen ist strengstens untersagt. 2. Der Export von SMC-Produkten oder -Technologie von einem Land in ein anderes hat nach den an der Transaktion beteiligten Ländern geltenden Sicherheitsvorschriften und -normen zu erfolgen. Vor den internationalen Versand eines jeglichen SMC-Produkts ist sicherzustellen, dass alle nationalen Vorschriften in Bezug auf den Export bekannt sind und befolgt werden.
  • Seite 5: Produktspezifische Sicherheitshinweise

    2. Produktspezifische Sicherheitshinweise (1) Druckluftquelle ! Warnung 1. Verwenden Sie als Betriebsmedium ausschließlich Druckluft oder Inertgase. Flüssigkeiten dürfen unter keinen Umständen verwendet werden. Verwenden Sie das Produkt nicht in Umgebungen, in denen brennbare Flüssigkeiten oder Gase verwendet werden. Das das Produkt nicht über eine explosionssichere Bauweise verfügt, kann es zu einer Explosion kommen.
  • Seite 6 2. Produktspezifische Sicherheitshinweise (2) Installation - Druckluftanschluss ! Warnung 1. Halten Sie beim Wechseln der Leitungen das Gehäuse fest. Ziehen Sie nicht zu stark am Spannungsversorgungskabel, da dies Funktionsstörungen verursachen kann. 2. Ziehen Sie nicht am Anschlusskabel und verbiegen Sie es nicht. Ein wiederholte Belastung der Drähte durch Ziehen oder Biegen des Anschlusskabels kann die Drähte beschädigen.
  • Seite 7: Druckeinstellung

    2. Produktspezifische Sicherheitshinweise (3) Installation - Druckluftanschluss ! Warnung 1. Dieses Produkt verwendet einen Reed-Schalter. Wenn das Flattern des Ausgangssignals ein Problem darstellt, wählen Sie einen elektrischen Druckschalter oder nehmen Sie die Einstellung mit einer SPS vor. Druckeinstellung ! Warnung 1.
  • Seite 8 6. Überprüfen Sie regelmäßig den ordnungsgemäßen Betrieb des Produkts. Bei unerwarteten Funktionsstörungen oder einem fehlerhaften Betrieb kann die Sicherheit nicht gewährleistet werden. 7. Seien Sie besonders achtsam bei Verwendung des Produkts in einem Verriegelungsschaltkreis. Sehen Sie ein mehrfach abgesichertes Verriegelungssystem vor, um Probleme und Fehlfunktionen zu vermeiden, falls das Produkt ausfällt.
  • Seite 9: Anwendung

    3. ANWENDUNG Dieses Produkt wurde konzipiert, um den Versorgungsdruck von Druckluftleitungen zu prüfen und die einzelnen Druckluftleitungen mit Hilfe elektrischer Signale zu steuern. 4. TECHNISCHE DATEN IS10-01 IS10-01-6 IS10E-※ IS10E-※-6 MODELL IS10M-※ IS10M-※-6 Medium Druckluft/Inertgase Prüfdruck 1.0 MPa max. Druck 0.7 MPa Betriebsdruckbereich 0.1~0.4 MPa...
  • Seite 10: Bestellschlüssel

    8. BESTELLSCHLÜSSEL (1) Semi-Standard: Treffen Sie jeweils eine Auswahl für a bis c ○ Serie IS10-01 Symbol Semi-Standard: Geben Bestellung mehrerer Spezifikationen diese alphabetischer IS10 - Reihenfolge an. Beispiel:IS10-N01-6PZ Symbol Beschreibung Gewindeart ohne Dichtung mit Dichtmittel 0.1~0.4 MPa Einstelldruckbereich Anm. 1) 0.1~0.6 MPa 0.5 m Anschlusskabellänge...
  • Seite 11 8. BESTELLSCHLÜSSEL (2) ○ AC20~40 Druckschalter mit Leitungsadapter Semi-Standard: Treffen Sie jeweils eine Auswahl für a bis d IS10E - 30 Symbol Semi-Standard: Geben Sie bei der Bestellung von mehr einer Option, diese alphabetischer Reihenfolge an Beispiel: IS10E-30N03-6PR2. Beispiel) IS10E-30N03-6PRZ verwendbares Baugröße Modell...
  • Seite 12 8. BESTELLSCHLÜSSEL (3) ○ AC20~60 Distanzstück mit Druckschalter Semi-Standard: Treffen Sie jeweils eine Auswahl für a bis c IS10M - 30 - Symbol Semi-Standard: Geben Sie bei Bestellung mehrerer Spezifikationen diese in alphabetischer Reihenfolge an. Beispiel: IS10M-30-6LP Bau- verwend- Symbol Beschreibung Baugröße größe...
  • Seite 13 8. BESTELLSCHLÜSSEL (4) ○ AC21~61 Distanzstück mit Druckschalter Semi-Standard: Treffen Sie jeweils eine Auswahl für a bis c IS10M - 3 Symbol Semi-Standard: Geben Sie bei Bestellung mehrerer Spezifikationen diese in alphabetischer Reihenfolge an. Beispiel) IS10M-3YT-6LP Bau- verwendbares größe Modell Symbol Beschreibung Baugröße...
  • Seite 14 8. BESTELLSCHLÜSSEL (5) ○ AC21~41 Druckschalter mit Leitungsadapter Semi-Standard: Treffen Sie jeweils eine Auswahl für a bis d IS10E - 3 Symbol Semi-Standard: Geben Sie bei Bestellung mehrerer Spezifikationen diese in alphabetischer Reihenfolge an. Beispiel: IS10E-3N03YT-6PRZ Bau- verwendbares größe Modell Symbol Beschreibung Baugröße...
  • Seite 15: Fehlersuche

    9. FEHLERSUCHE (1) Um die Qualität des Produkts gewährleisten zu können, lassen sich die Bauteile des Druckschalters nicht austauschen. Bei einem Produktausfall muss das gesamte Produkt durch ein neues ersetzt werden. Problem Ursache Behebung Das Produkt Ausfall der 1. Die Versorgungsspannung 1.
  • Seite 16 9. FEHLERSUCHE (2) Problem Ursache Behebung Das Produkt geschmolzener 1. Die Lastbedingungen sind 1.2. Konzipieren Sie den schaltet sich Kontakt des außerhalb der Regelkreis neu und tauschen (manchmal) Reed-Schalters Katalogspezifikationen. Sie das Produkt aus. nicht aus. 2. Durch den Schalter ist 3.
  • Seite 17 9. AUSTAUSCHEN (1) AC20~60 ! Warnung Stellen Sie vor dem Austauschen des Produkts sicher, dass das Produkt nicht druckbeaufschlagt ist. Drehen Sie den Griff des Reglers bis zum Anschlag gegen den Uhrzeigersinn drehen, um den Einstelldruck vor dem Austauschen auf null zu setzen.
  • Seite 18: Austausch

    10. AUSTAUSCHEN (2) AC21~61 ! Warnung Stellen Sie vor dem Austauschen des Produkts sicher, dass das Produkt nicht druckbeaufschlagt ist. Drehen Sie den Griff des Reglers bis zum Anschlag gegen den Uhrzeigersinn, um den Einstelldruck vor dem Austauschen auf null zu setzen. Stellen Sie nach dem Austauschen und vor dem Betrieb sicher, dass das Produkt alle erforderlichen Funktionalitäten erfüllt und keine externe Leckage aufweist.
  • Seite 19: Konstruktion

    11. KONSTRUKTION IS10 Stückliste Pos. Beschreibung Material Gehäuse Zink-Druckguss Schalter-Baugruppe Abschirmblech Walzblech Abdeckung Stahlplatte Einstellschraube Messing Mutter Messing Übertragungsschraube Feder rostfreier Stahl Magnetring Kolben Polyacetal Dichtung Skalenplatte Polycarbonat Modelle der Skalenplattenanzeigen Standard IS10E IS10M Bestell-Nr. Gehäuse 2 Leitungsadapter Bestell-Nr. Gehäuse Distanzstück IS10E-200※...
  • Seite 20: Abmessungen

    12. ABMESSUNGEN (1) - 18 -...
  • Seite 21 12. ABMESSUNGEN (2) Anschluss Bestell-Nr. Anschlussgröße verwendbares Modell AC20 ロ IS10E-2001 AR20 ロ・AW20 ロ IS10E-2002 AWM20・AWD20 IS10E-2003 AC25 ロ・AC30 ロ IS10E-3002 AR25 ロ・AR30 ロ・AW30 ロ IS10E-3003 AWM30・AWD30 IS10E-3004 IS10E-4002 Anm. 1) AC20 ロ IS10E-4003 AR40 ロ・AW40 ロ IS10E-4004 AWM40・AWD40 IS10E-4006 Anm.
  • Seite 22 12. ABMESSUNGEN (3) BESTELL-NR. BESTELL-NR. - 20 -...
  • Seite 23 12. ABMESSUNGEN (4) BESTELL-NR BESTELL-NR - 21 -...
  • Seite 24 12. ABMESSUNGEN (5) BESTELL-NR - 22 -...
  • Seite 25 12. ABMESSUNGEN (6) BESTELL-NR - 23 -...
  • Seite 26 12. ABMESSUNGEN (7) BESTELL-NR BESTELL-NR - 24 -...
  • Seite 27 12. ABMESSUNGEN (8) BESTELL-NR BESTELL-NR - 25 -...
  • Seite 28 4-14-1, Sotokanda, Chiyoda-ku, Tokio 101-0021 JAPAN Tel.: + 81 3 5207 8249 Fax: +81 3 5298 5362 http://www.smcworld.com Anm.: Die Angaben können ohne vorherige Ankündigung, und ohne dass dem Hersteller daraus eine Verpflichtung entsteht, geändert werden. © 2008 SMC Corporation Alle Rechte vorbehalten...
