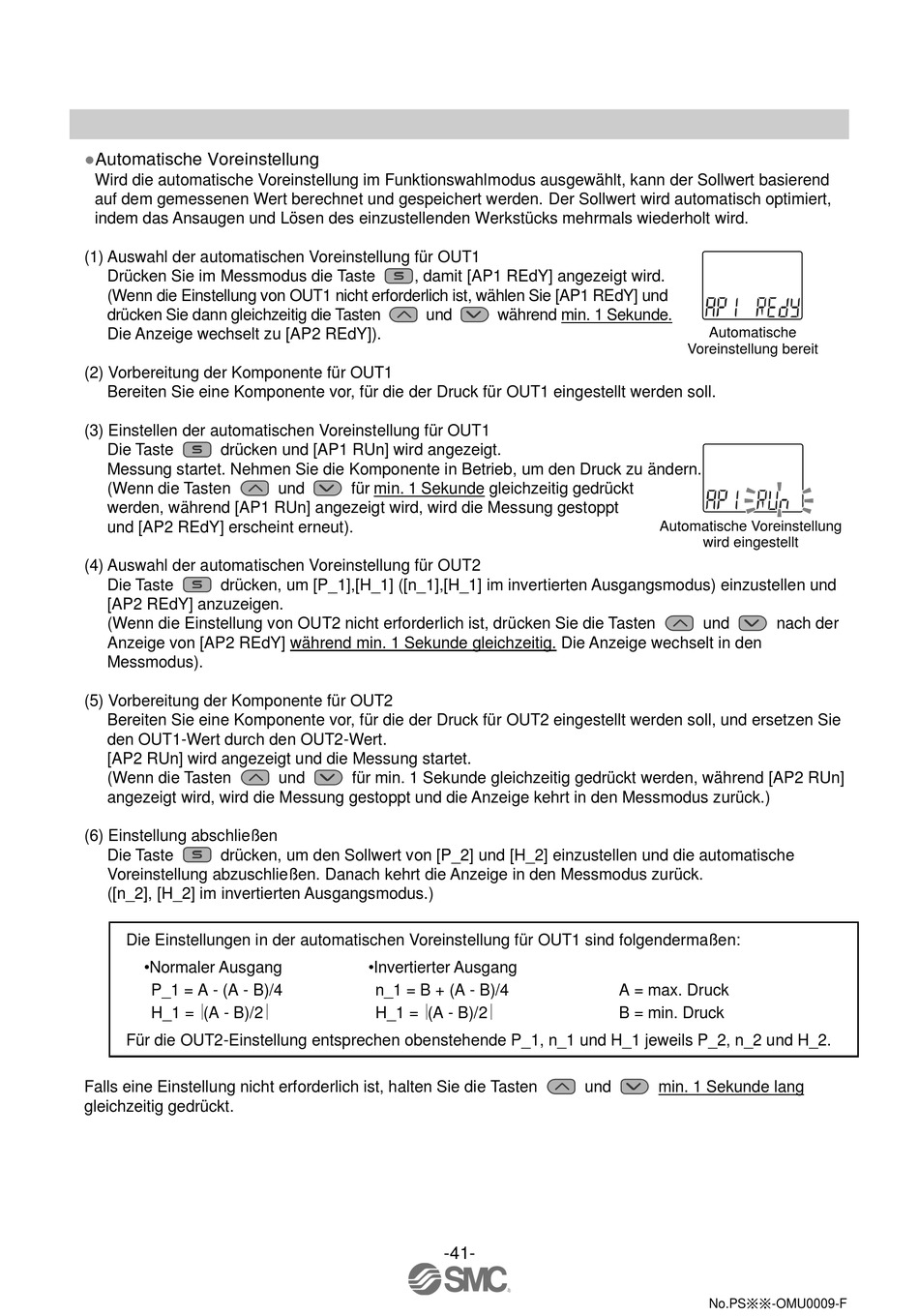

●Automatische Voreinstellung
Wird die automatische Voreinstellung im Funktionswahlmodus ausgewählt, kann der Sollwert basierend
auf dem gemessenen Wert berechnet und gespeichert werden. Der Sollwert wird automatisch optimiert,
indem das Ansaugen und Lösen des einzustellenden Werkstücks mehrmals wiederholt wird.
(1) Auswahl der automatischen Voreinstellung für OUT1
Drücken Sie im Messmodus die Taste
(Wenn die Einstellung von OUT1 nicht erforderlich ist, wählen Sie [AP1 REdY] und
drücken Sie dann gleichzeitig die Tasten
Die Anzeige wechselt zu [AP2 REdY]).
(2) Vorbereitung der Komponente für OUT1
Bereiten Sie eine Komponente vor, für die der Druck für OUT1 eingestellt werden soll.
(3) Einstellen der automatischen Voreinstellung für OUT1
Die Taste
drücken und [AP1 RUn] wird angezeigt.
Messung startet. Nehmen Sie die Komponente in Betrieb, um den Druck zu ändern.
(Wenn die Tasten
werden, während [AP1 RUn] angezeigt wird, wird die Messung gestoppt
und [AP2 REdY] erscheint erneut).
(4) Auswahl der automatischen Voreinstellung für OUT2
Die Taste
drücken, um [P_1],[H_1] ([n_1],[H_1] im invertierten Ausgangsmodus) einzustellen und
[AP2 REdY] anzuzeigen.
(Wenn die Einstellung von OUT2 nicht erforderlich ist, drücken Sie die Tasten
Anzeige von [AP2 REdY] während min. 1 Sekunde gleichzeitig. Die Anzeige wechselt in den
Messmodus).
(5) Vorbereitung der Komponente für OUT2
Bereiten Sie eine Komponente vor, für die der Druck für OUT2 eingestellt werden soll, und ersetzen Sie
den OUT1-Wert durch den OUT2-Wert.
[AP2 RUn] wird angezeigt und die Messung startet.
(Wenn die Tasten
angezeigt wird, wird die Messung gestoppt und die Anzeige kehrt in den Messmodus zurück.)
(6) Einstellung abschließen
Die Taste
drücken, um den Sollwert von [P_2] und [H_2] einzustellen und die automatische
Voreinstellung abzuschließen. Danach kehrt die Anzeige in den Messmodus zurück.
([n_2], [H_2] im invertierten Ausgangsmodus.)
Die Einstellungen in der automatischen Voreinstellung für OUT1 sind folgendermaßen:
•Normaler Ausgang
P_1 = A - (A - B)/4
H_1 = (A - B)/2
Für die OUT2-Einstellung entsprechen obenstehende P_1, n_1 und H_1 jeweils P_2, n_2 und H_2.
Falls eine Einstellung nicht erforderlich ist, halten Sie die Tasten
gleichzeitig gedrückt.
, damit [AP1 REdY] angezeigt wird.
und
und
für min. 1 Sekunde gleichzeitig gedrückt
und
für min. 1 Sekunde gleichzeitig gedrückt werden, während [AP2 RUn]
•Invertierter Ausgang
n_1 = B + (A - B)/4
H_1 = (A - B)/2
-41-
während min. 1 Sekunde.
Automatische Voreinstellung
A = max. Druck
B = min. Druck
und
min. 1 Sekunde lang
Automatische
Voreinstellung bereit
wird eingestellt
und
nach der
No.PS※※-OMU0009-F
