SMC ZSE20C Betriebsanleitung

Vorschau ausblenden Andere Handbücher für ZSE20C:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

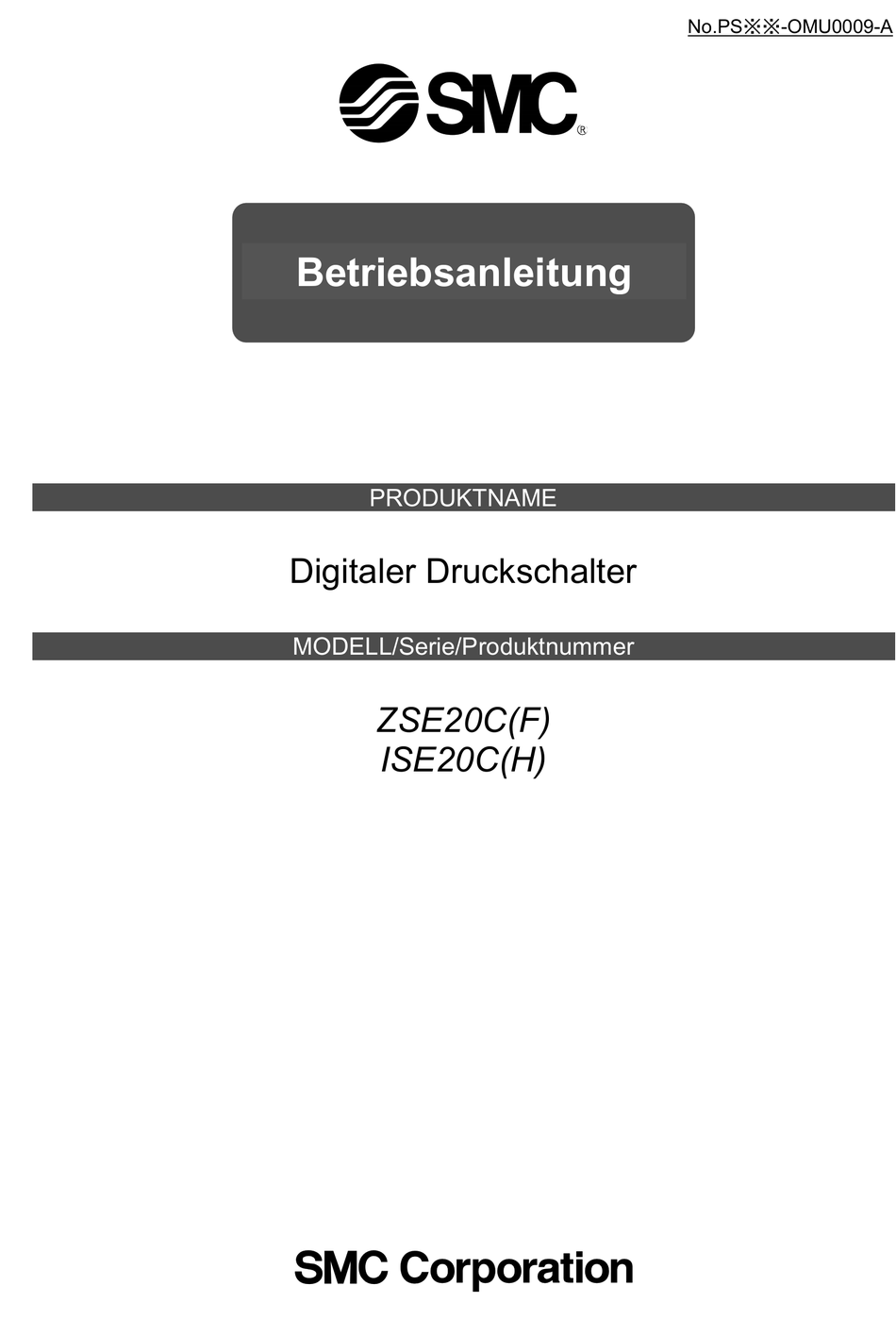

No.PS※※-OMU0009-A
Betriebsanleitung
PRODUKTNAME
Digitaler Druckschalter
MODELL/Serie/Produktnummer
ZSE20C(F)
ISE20C(H)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMC ZSE20C

Inhaltszusammenfassung für SMC ZSE20C

  • Seite 1 No.PS※※-OMU0009-A Betriebsanleitung PRODUKTNAME Digitaler Druckschalter MODELL/Serie/Produktnummer ZSE20C(F) ISE20C(H)

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsvorschriften Modellangabe und Bestellschlüssel Produktübersicht Definition und Terminologie Montage und Installation Installation Verschlauchung Verdrahtung Überblick über den Einstellvorgang [Messmodus] Druckeinstellung 3-Schritte-Einstell-Modus Einfacher Einstellmodus Funktionsauswahl-Modus Funktionsauswahl-Modus Werkseitige Einstellung F 0 Auswahlfunktion für Einheiten F 1 Einstellen von OUT1 F 2 Einstellen von OUT2 F 3 Einstellung des Digitalfilters F 4 Automatische Voreinstellung F 5 FUNC- Ausgangseinstellung...

  • Seite 3: Sicherheitsvorschriften

    3. Vor dem erneuten Start der Maschine bzw. Anlage sind Maßnahmen zu treffen, um unvorhergesehenen Betrieb des Produkts oder Fehlfunktionen zu verhindern. 4. Wenden Sie sich im Vorfeld an SMC und treffen Sie besondere Sicherheitsmaßnahmen, falls das Produkt unter einer der folgenden Bedingungen eingesetzt werden soll.

  • Seite 4: Gewährleistung Und Haftungsausschluss/Einhaltung Von Vorschriften

    1. Die Verwendung von SMC-Produkten in Fertigungsmaschinen von Herstellern von Massenvernichtungswaffen oder sonstigen Waffen ist strengstens untersagt. 2. Der Export von SMC-Produkten oder -Technologie von einem Land in ein anderes hat nach den geltenden Sicherheitsvorschriften und -normen der an der Transaktion beteiligten Länder zu erfolgen.
  • Seite 5 Anwender ¨Diese Betriebsanleitung wurde für Anwender erstellt, die Kenntnis von Maschinen und Geräten mit Pneumatikanlagen besitzen und mit dem Aufbau, dem Betrieb und der Wartung solcher Anlagen umfassend vertraut sind. Nur die genannten Personen dürfen den Aufbau, den Betrieb und die Wartung solcher Anlagen durchführen. ¨Bitte lesen Sie diese Betriebsanleitung aufmerksam durch, sodass Sie ihren Inhalt verstehen, bevor Sie das Produkt montieren, bedienen oder warten.
  • Seite 6 Achtung ■Klemmen und Stecker nicht berühren, solange Spannung anliegt. Andernfalls können Elektroschock, Fehlfunktionen oder Produktschäden die Folge sein. ■Nach Abschluss der Wartungsarbeiten sind die entsprechenden Funktions- und Leckagetests durchzuführen. Halten Sie den Vorgang an, wenn die Ausrüstung nicht korrekt funktioniert oder Medienleckagen auftreten. Bei Leckagen von anderen Teilen als der Verschlauchung ist das Produkt möglicherweise defekt.
  • Seite 7 •Einige Medien können statische Elektrizität erzeugen, wenn für die Leitung Kunststoff verwendet wird. Treffen Sie Maßnahmen gegen elektrostatische Kräfte, wenn dieser Schalter in Verbindung mit Kunststoff-Leitungen eingesetzt wird. Verwenden Sie außerdem eine andere Erdung wie für die Einheiten, die starkes elektromagnetisches Rauschen oder Hochfrequenz erzeugen, da sonst der Schalter durch die statische Elektrizität beschädigt werden kann.
  • Seite 8 •Auf eine korrekte Verdrahtung achten. Eine falsche Verdrahtung kann den Druckschalter beschädigen. •Keine Verdrahtung vornehmen, solange Spannung anliegt. Andernfalls können interne Bauteile beschädigt werden, was Fehlfunktionen verursacht. •Drähte und Kabel nicht zusammen mit Netzanschluss- bzw. Hochspannungskabeln verlegen. Andernfalls kann es zu Fehlfunktionen des Produkts kommen, die durch Rauschen und Stoßspannung verursacht werden, die von Netzanschlusskabeln und Hochspannungskabeln auf die Signalleitung ausgehen.
  • Seite 9 •Eine Hydraulikflüssigkeit verwenden, die die Teile, nicht korrodiert die mit dem Medium in Berührung kommen und aus SUS630 (für Sensorteile) und SUS304 (Verschraubungsteile) bestehen. (Die Kompatibilität zwischen Medium und Material kann durch Absprache mit dem Medienlieferanten überprüft werden.) •Je nach Betriebsmedium kann bei Kunststoff-Leitungen statische Elektrizität auftreten. Angemessene Maßnahmen gegen statische Elektrizität an der Ausrüstung treffen, wenn der Schalter an den Sensor angeschlossen wird.

  • Seite 10: Modellangabe Und Bestellschlüssel

    Modellangabe und Bestellschlüssel Druckbereich Option 3 Code Code Inhalt Inhalt Überdruck Mit Betriebsanleitung Ohne Vakuum Mit Betriebsanleitung + Kalibrierungszertifikat Überdruck/ Mit Kalibrierungszertifikat Vakuum Überdruck Option 2 Code Inhalt Ausgangsspezifikation Keine Option Befestigungselement A (Anschluss hinten) Code Inhalt Befestigungselement C (Anschluss unten) NPN offener Kollektor 2 Ausgänge (mit Kopierfunktion) Adapter für Schalttafeleinbau...
  • Seite 11 ○Zubehör/Teilenummern Wird eine bestimmte Option einzeln benötigt, müssen Sie diese mit folgenden Teilenummern bestellen. Positionen Teilenummer Anmerkungen Befestigungselement A ZS-46-A1 Schneidschrauben: Nenngröße 3 x 8L (2 Stk.) Anschluss hinten Befestigungselement C ZS-46-E Schneidschrauben: Nenngröße 3 x 10L (2 Stk.) Anschluss unten ZS-46-B Adapter für Anschluss hinten...

  • Seite 12: Produktübersicht

    Produktübersicht ○Bezeichnungen der einzelnen Teile Betriebsanzeige (OUT1) LCD-Anzeige Einheitenanzeige Haupt-Display Betriebsanzeige (OUT2) Teil-Display (links) Teil-Display (rechts) -Taste -Taste -Taste Betriebsanzeige: Zeigt die Betriebsbedingung des Schalters an. LCD-Anzeige: Zeigt den gegenwärtigen Druckstatus, Einstellmodus, gewählte Anzeigeeinheit und Fehlercode an. 4 Anzeigearten können im Haupt-Display ausgewählt werden: leuchtet durchgehend rot oder grün;...

  • Seite 13: Definition Und Terminologie

    ■Definition und Terminologie Begriff Definition Analoger Spannungsausgang Siehe „Funktion des analogen Ausgangs“. Analoger Stromausgang Siehe „Funktion des analogen Ausgangs“. Der angezeigte Code steht für den durch die Selbstdiagnose erkannten Fehler Angezeigter Fehler am Druckschalter. Siehe „Fehleranzeigefunktion“ auf Seite für Fehlerdetails. Der Durchmesser des Schalter-Verbindungsteils für den Anschluss an das zu Anschlussgröße messende Objekt.
  • Seite 14 Begriff Definition Funktion zum Hinzufügen von Digitalfilterung bei Druckluftschwankungen. Verminderung der angezeigten Wertschwankungen für einen sauberen Druckanstieg oder -abfall. Digitalfilter Wenn die Funktion gültig ist, wirkt sich die Digitalfilterung auf das Ein- und Ausschalten des Schaltausgangs wider. Effekte, wie Flattern oder Flackern der Messmodus-Anzeige können verringert werden, indem die Digitalfilter eingestellt werden.
  • Seite 15 Begriff Definition Lastimpedanz Siehe „Max. Lastimpedanz“. Manuelle Druckeinstellung ohne Verwendung der automatischen Voreinstellung. Manuelle Einstellung Zur Unterscheidung zwischen manueller Druckeinstellung und Druckeinstellung per automatischer Voreinstellung. Druckschalter, der die Einstellungen eines anderen Druckschalters bei Master-Druckschalter Verwendung der Kopierfunktion kopiert. Die max. (min.) Last (Widerstandswert und Impedanz), die an den Ausgang Max.
  • Seite 16 Begriff Definition Schaltausgang Auch „ON/OFF-Ausgang“ genannt. Druckschalter, der die Einstellungen eines anderen Druckschalters bei Verwendung Slave-Druckschalter der Kopierfunktion kopiert. Zeigt die Genauigkeit an, mit der der Druckschalter den Druck anzeigen oder Stelle (kleinste Einstelleinheit) einstellen kann. Wenn 1 Stelle = 1 kPa ist, wird der Druck in Schritten von 1 kPa angegeben, z.

  • Seite 17: Montage Und Installation

    Montage und Installation ■Installation ○Montage ●Bringen Sie das optionale Befestigungselement und den Adapter für den Schalttafeleinbau am Druckschalter an. ●Wird der Druckschalter an einem Ort installiert, an dem er Staub oder Spritzwasser ausgesetzt werden kann, muss ein Schlauch an das Atmungsloch des Druckschalters angeschlossen werden. (Siehe „Anbringen des Schlauches“...

  • Seite 18: Montage Mit Adapter Für Schalttafeleinbau

    ○Montage mit Adapter für Schalttafeleinbau <Anschluss hinten> ●Das Element (a) auf der Vorderseite des Gehäuses anbringen und befestigen. Das Gehäuse zusammen mit (a) in das Panel einschieben, bis (a) die Vorderseite des Panels berührt. Danach Element (b) von hinten am Gehäuse montieren und einschieben, bis (b) das Panel berührt, das zur Befestigung dient.
  • Seite 19 <Anschluss unten> ●Das Panel zwischen Adapter für Schalttafeleinbau A und Adapter für Schalttafeleinbau B halten. Anschließend den Druckschalter und das Befestigungselement in dieser Reihenfolge in das Panel einsetzen. •Adapter für Schalttafeleinbau (Teilenummer: ZS-35-B) Adapter für Schalttafeleinbau + Front-Schutzabdeckung (Teilenummer: ZS-35-E) Befestigungselement Adapter für Schalttafeleinbau B Panel...

  • Seite 20: Verschlauchung

    ■Verschlauchung ○Anschluss mit einer schraubbaren Steckverbindung ●Geeignete Leitung mit dem Anschluss verbinden. ●Um die Innensechskantverschlussschraube oder die Steckverbindung mit dem Druckluftanschluss zu verbinden, den Sechskantbereich des Druckluftanschlusses mit einem geeigneten Schraubenschlüssel halten. Ein Anzugsmoment von 8 bis 12 Nm anwenden. Beim Festziehen das Druckschaltergehäuse nicht mit einem Schraubenschlüssel festhalten.
  • Seite 21 Position gebracht werden, um das Atmungsloch vor Staub und Spritzwasser zu schützen (siehe Abbildung unten). *: Der Schlauch muss am Ende des Atmungslochs angeschlossen werden. *: SMC TU0425 (Polyurethan, Außen-Ø f4, Innen-Ø f2,5) ist ein geeigneter Schlauch. Atmungsloch Atmungsloch...
  • Seite 22 ■Verdrahtung ○Kabelanschlüsse ●Die Anschlussarbeiten bei ausgeschalteter Stromversorgung vornehmen. ●Die Verdrahtung des Produkts getrennt von Netz- oder Hochspannungsleitungen verlegen. Sonst können Fehlfunktionen durch Rauschen auftreten. ●Bei Verwendung eines handelsüblichen Schaltnetzteils die FG-Klemme erden. Wird das handelsübliche Schaltnetzteil an das Produkt angeschlossen, so werden die Schalter-Störsignale überlagert und die technischen Daten des Produkts können nicht mehr erfüllt werden.

  • Seite 23: Verdrahtung

    ○Beispiele für interne Schaltung und Verdrahtung ZSE20C(F)/ISE20C(H)-□-□-□-□□□ Ausgangsspezifikation -S/-R (Analoger Ausgangsmodus) braun DC (+) Schaltausgang NPN offener Kollektor - 2 Ausgänge Last grau Analoger Ausgang Max. 28 V, 80 mA Restspannung max. 1 V Last schwarz OUT1 12 bis R: analoger Ausgang 1 bis 5 V...
  • Seite 24 -V/-T (Analoger Ausgangsmodus) braun DC (+) Schaltausgang PNP offener Kollektor - 2 Ausgänge grau Analoger Ausgang Max. 80 mA Restspannung max. 1 V Last schwarz OUT1 12 bis T: analoger Ausgang 1 bis 5 V 24 VDC Last Ausgangsimpedanz 1 kΩ weiß...

  • Seite 25: Überblick Über Den Einstellvorgang [Messmodus]

    Überblick über den Einstellvorgang [Messmodus] Strom wird zugeführt. Der Produktcode wird nach Zufuhr der Spannung ungefähr 3 Sekunden lang angezeigt. *: Ungefähr 0,2 Sekunden nach Einschalten der Stromversorgung startet der Schalter den Betrieb. [Messmodus] Fragt den Druck nach Zufuhr der Spannung ab und zeigt den Display- und den Schaltbetriebsstatus an.

  • Seite 26: Druckeinstellung

    [P_1] Sollwert von OUT1 0,500 MPa [P_2] Sollwert von OUT2 0,500 MPa [H_2] Hysterese von [H_1] Hysterese von OUT1 0,050 MPa 0,050 MPa OUT2 ●ZSE20C Position Werkseitige Einstellung Position Werkseitige Einstellung [P_1] Sollwert von OUT1 -50,5 kPa [P_2] Sollwert von OUT2 -50,5 kPa...

  • Seite 27: 3-Schritte-Einstell-Modus

    3-Schritte-Einstell-Modus 3-Schritte-Einstell-Modus In diesem Modus kann der Sollwert in nur 3 Schritten eingegeben werden. Verwenden Sie diesen Modus, wenn nur die Sollwerte geändert werden sollen. (Der aktuelle Druckwert wird auf dem Haupt-Display angezeigt.) <Betrieb> [3-Schritte-Einstell-Modus (Hysterese-Modus)] Im 3-Schritte-Einstell-Modus können der Sollwert (P_1 oder n_1, P_2 oder n_2) und die Hysterese (H_1 oder H_2) geändert werden.
  • Seite 28 Der Druckschalter schaltet sich im Window-Comparator-Modus innerhalb eines einstellbaren Druckbereichs ein (von P1L bis P1H). Die Untergrenze des Schaltbetriebs (P1L), die Obergrenze des Schaltbetriebs (P1H) und die Hysterese (WH1) gemäß den Angaben auf S. beschrieben einstellen. (Bei Wahl des invertierten Ausgangs zeigt das Teil-Display (links) [n1L] und [n1H] an.) Siehe „Liste der Ausgangsmodi“...

  • Seite 29: Einfacher Einstellmodus

    Einfacher Einstellmodus <Betrieb> [Einfacher Einstellmodus (Hysterese-Modus) Im einfachen Einstellmodus können der Sollwert, Hysterese und Verzögerungszeit eingestellt werden, während gleichzeitig die Prüfung des aktuellen Druckwertes auf dem Haupt-Display möglich ist. (1) Die Taste 1 bis 3 Sekunden lang im Messmodus gedrückt halten. [SEt] wird auf dem Haupt-Display angezeigt.
  • Seite 30 Im Window-Comparator-Modus die Untergrenze des Schaltbetriebs (P1L), die Obergrenze des Schaltbetriebs (P1H), die Hysterese (WH1) und die Verzögerungszeit (dt1) wie auf S. beschrieben einstellen. (Bei Wahl des invertierten Ausgangs zeigt das Teil-Display (links) [n1L] und [n1H] an.) Siehe „Liste der Ausgangsmodi“ auf Seite für den Zusammenhang zwischen Sollwerten und Betrieb.

  • Seite 31: Funktionsauswahl-Modus

    Um die Einstellung zu ändern, zum Funktionsauswahl-Modus wechseln. ●[F 0] Auswahlfunktion für Einheiten Seite Einheitenspezifikation Druckbereich Werkseitige Einstellung ISE20C(H) „---“ oder M ZSE20C(F) ISE20C(H) ZSE20C(F) ●[F 1] Einstellen von OUT1 Seite Position Beschreibung Werkseitige Einstellung Es kann entweder der Hysterese-Modus,...
  • Seite 32 ●[F 2] Einstellen von OUT2 Seite Gleiche Einstellung wie bei [F 1] OUT1. ●Sonstige Parametereinstellungen Position Seite Werkseitige Einstellung [F 3] Einstellung des Digitalfilters Seite 0 ms [F 4] Automatische Voreinstellung Seite Nicht verwendet Analoger Ausgang * [F 5] FUNC-Ausgangseinstellung Seite [F 6] Feineinstellung des Anzeigewerts Seite...

  • Seite 33: F 0 Auswahlfunktion Für Einheiten

    , um die Anzeigeeinheit auszuwählen. Drücken Sie die Taste , um die Einstellung zu übernehmen. In den Funktionsauswahl-Modus zurückkehren. [F 0] Auswahlfunktion für Einheiten abgeschlossen ●Verfügbare Anzeigeeinheit und kleinster Sollwert. Einheit ZSE20CF ZSE20C ISE20C ISE20CH 0,001 0,001 0,001 0,001 kgf/cm 0,001 0,001...

  • Seite 34: F 1 Einstellen Von Out1

    ■[F 1] Einstellen von OUT1 Den Ausgangsmodus für OUT1 einstellen. Der Ausgang schaltet sich ein, wenn der Druck den Sollwert übersteigt. In der werkseitigen Einstellung wird der Druckschalter eingeschaltet, wenn der Druck die Mitte des atmosphärischen Drucks und die Obergrenze des Nenndruckbereichs erreicht.

  • Seite 35: Hystereseeinstellung

    Hystereseeinstellung Den Druck gemäß der Einstell- methode auf Seite einstellen. Hysterese-Modus: [H_1] Window-Comparator-Modus: [WH1] Die Verwendung der Schnappschussfunktion ist möglich. (Siehe Seite 63.) Drücken Sie die Taste , um die Einstellung zu übernehmen. Zur Einstellung der Verzögerungszeit wechseln. Einstellung der Verzögerungszeit Die Verzögerungszeit gemäß...
  • Seite 36 ●Liste der Ausgangsmodi Hysterese-Modus (werkseitige Einstellung) Schaltausgang Hysterese (H_1) Hochdruck: Überdruck, Überdruck/Vakuum Hochvakuum: Vakuum Window-Comparator-Modus Schaltausgang Hysterese (WH1) Hochdruck: Überdruck, Überdruck/Vakuum Normaler Ausgang Hochvakuum: Vakuum (Werkseitige Einstellung) Fehlerausgang Schaltausgang Kein Fehler Fehlerstatus *1 Schaltausgang Hysterese-Modus Schaltausgang Hochdruck: Überdruck, Hysterese (H_1) Überdruck/Vakuum Hochvakuum: Vakuum Window-Comparator-Modus...

  • Seite 37: F 2 Einstellen Von Out2

    ■[F 2] Einstellen von OUT2 Den Ausgangsmodus für OUT2 einstellen. Der Ausgang schaltet sich ein, wenn der Druck den Sollwert übersteigt. In der werkseitigen Einstellung wird der Druckschalter eingeschaltet, wenn der Druck die Mitte des atmosphärischen Drucks und die Obergrenze des Nenndruckbereichs erreicht.
  • Seite 38 Hystereseeinstellung Den Druck gemäß der Einstell- methode auf Seite einstellen. Hysterese-Modus: [H_2] Window-Comparator-Modus: [WH2] Die Verwendung der Schnappschussfunktion ist möglich. (Siehe Seite 63.) Drücken Sie die Taste , um die Einstellung zu übernehmen. Zur Einstellung der Verzögerungszeit wechseln. Einstellung der Verzögerungszeit Die Verzögerungszeit gemäß...

  • Seite 39: F 3 Einstellung Des Digitalfilters

    ■[F 3] Einstellung des Digitalfilters Der Digitalfilter kann zur Filterung der Druckmessung gewählt werden. Effekte, wie Flattern oder Flackern der Messmodus-Anzeige können verringert werden, indem die Digitalfilter eingestellt werden. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F 3] angezeigt wird. Die Taste drücken.

  • Seite 40: F 4 Automatische Voreinstellung

    ■[F 4] Automatische Voreinstellung Diese Funktion berechnet automatisch den optimalen Druck auf der Grundlage der momentanen Betriebsbedingungen, und stellt diesen ein, wenn der Hysterese-Modus ausgewählt ist. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F 4] angezeigt wird. Die Taste drücken.
  • Seite 41 ●Automatische Voreinstellung Wird die automatische Voreinstellung im Funktionsauswahl-Modus ausgewählt, kann der Sollwert basierend auf dem gemessenen Wert berechnet und gespeichert werden. Der Sollwert wird automatisch optimiert, indem das Ansaugen und Lösen des einzustellenden Werkstücks mehrmals wiederholt wird. (1) Auswahl der automatischen Voreinstellung für OUT1 Drücken Sie im Messmodus die Taste , damit [AP1 REdY] angezeigt wird.

  • Seite 42: F 5 Func- Ausgangseinstellung

    ■[F 5] FUNC-Ausgangseinstellung Wenn das Produkt mit analogem Ausgang/Auto-Referenzeingang-Funktion verwendet wird, kann die FUNC-Ausgangseinstellung ausgewählt werden. Analoger Ausgang: gibt eine zum anliegenden Druck proportionale Leistung aus. Auto-Referenz: Die Anzeige zeigt die Abweichung des relativen Drucks vom Richtwert an. Auto-Referenz null: Die Anzeige wird beim Signaleingang auf null gestellt, weshalb die Anzeige die Abweichung des relativen Drucks vom Richtwert anzeigt.

  • Seite 43: Einstellung Der Effektiven Leistung

    Einstellung der effektiven Leistung Drücken Sie die Taste oder , um die effektive Leistung auszuwählen. Nur OUT1 Nur OUT2 OUT1 und OUT2 Drücken Sie die In den Taste , um Funktionsauswahl-Mo die Einstellung zu dus zurückkehren. übernehmen. [F 5] FUNC-Ausgangseinstellung abgeschlossen Voraussetzungen und Erklärungen zur Auto-Referenz-Funktion •Halten Sie den Druck nach dem Ende des Auto-Referenzeingangssignals während min.

  • Seite 44: F 6 Feineinstellung Des Anzeigewerts

    ■[F 6] Feineinstellung des Anzeigewerts Mit dieser Funktion wird die Feineinstellung des angezeigten Druckwertes manuell durchgeführt. Innerhalb von ±5 % R.D. des Druckwerts ist eine Feineinstellung möglich. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F 6] angezeigt wird. Die Taste drücken.

  • Seite 45: F10 Einstellung Des Teil-Displays

    ■[F10] Einstellung des Teil-Displays Die Anzeigeart des Teil-Displays ändern. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F10] angezeigt wird. Die Taste drücken. Zur Einstellung des Teil-Displays. Einstellung des Teil-Displays Drücken Sie die Taste oder , um die Anzeigeart für das Teil-Display auszuwählen.
  • Seite 46 <Teil-Display> •Standard In der Standard-Anzeigefunktion werden die Positionen und Werte auf dem Teil-Display angezeigt. Die angezeigten Positionen hängen von der Einstellung des Ausgangsmodus ab. Wählen Sie die angezeigten Positionen durch Drücken der Taste oder im Messmodus. (Hysterese-Modus, Fehlerausgang, Schaltausgang OFF) Sollwert von Hysterese von OUT1 Sollwert von...
  • Seite 47 •2-Wertanzeige Mit der 2-Wertanzeigefunktion werden die unten aufgelisteten Positionen rechts und links auf dem Teil-Display angezeigt. Liste der zur Auswahl stehenden Positionen Teil-Display Position Details Anmerkungen Linke Seite Rechte Seite Wenn der Hysterese-Modus Sollwert für OUT1-Hysterese-Modus ○ ○ ausgewählt ist Wenn der Hysterese-Modus OUT1-Hysterese-Modus ○...
  • Seite 48 Tabelle zeigt den Nenndruckbereich bei Auswahl von RAnG an. Druckbereich Nenndruck Auf dem Teil-Display angezeigte Zeichen Vakuum -101,3 kPa Überdruck/Vakuum 100 kPa Überdruck 1 MPa Überdruck 2 MPa Tabelle zeigt Ausgangsmodus und Ausgangsart bei Auswahl von Md1 und Md2 an. Ausgangsmodus Ausgangsart Anzeigeart...
  • Seite 49 •Pegelstandsanzeige Mit der Pegelstandsanzeige werden Druck und ON-Bereich des Schaltausgangs auf dem Teil-Display dargestellt. Grenzwertbalken (ON-Bereich des Schaltausgangs) Manometer Hochdruck: Überdruck, Überdruck/Vakuum Hochvakuum: Vakuum Die Anzeigeart hängt von der Einstellung des Ausgangsmodus ab. (Im Hysterese- oder Window-Comparator-Modus) Der Grenzwertbalken, der den ON-Bereich des Schaltausgangs darstellt, wird gemäß der untenstehenden Tabelle unter Verwendung des Ausgangsmodus angezeigt.
  • Seite 50 Während eines Fehlerausgangs oder wenn die Ausgangseinstellung ausgeschaltet ist, wird der Manometer bei atmosphärischem Druck gemäß der untenstehenden Tabelle angezeigt. Nennbereich Anzeige bei atmosphärischem Druck oder Vakuum oder Überdruck/Vakuum oder Überdruck •Zeichenfolge-Anzeige Die Funktion für die Anzeige der Zeichenfolge zeigt die spezifizierten Zeichen auf dem Teil-Display (rechts) an. Die Zeicheneinstellung wird durch die Funktion [82] Eingabe der Anlagenbezeichnung durchgeführt.

  • Seite 51: F11 Einstellung Der Anzeigenauflösung

    Funktionsauswahl-Modus zurückkehren. [F11] Einstellung der Anzeigenauflösung abgeschlossen *: Die Anzeigeauflösung kann u. U. je nach ausgewählter Druckeinheit nicht geändert werden. Die Anzeigenauflösung kann mit folgenden Einheiten geändert werden: [MPa], [kPa(nur ZSE20C(F))], [kgf/cm ], [bar], [psi] und [inHg] (Die Einheiten [kgf/cm ], [bar], [psi] und [inHg] können nur bei Verwendung eines Produkts mit...

  • Seite 52: F80 Energiesparmodus

    ■[F80] Energiesparmodus Der Energiesparmodus kann ausgewählt werden. Wenn er ausgewählt ist und 30 Sekunden lang keine Tasten gedrückt werden, schaltet der Druckschalter in den Energiesparmodus um. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F80] angezeigt wird. Die Taste drücken.

  • Seite 53: F81 Sicherheitscode

    ■[F81] Sicherheitscode Der Sicherheitscode kann aktiviert und deaktiviert werden und im entriegelten Zustand vom Bediener geändert werden. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F81] angezeigt wird. Die Taste drücken. Zum Sicherheitscode wechseln. Sicherheitscode Drücken Sie die Taste oder , um die Einstellung des Sicherheitscodes auszuwählen.

  • Seite 54: Änderung Des Sicherheitscodes

    Änderung des Sicherheitscodes Drücken Sie die Taste oder , um den geänderten Sicherheitscode im Haupt-Display einzugeben. * Zur Eingabe des Sicherheitscodes siehe „Eingabe und Ändern des Sicherheitscodes“ auf Seite 66. Nach der Eingabe blinkt der neue Sicherheitscode durch Drücken der Taste während 1 Sekunde.

  • Seite 55: F82 Eingabe Der Anlagenbezeichnung

    ■[F82] Eingabe der Anlagenbezeichnung Funktion für die Anzeige der spezifizierten Zeichenfolge auf dem Teil-Display. Für die Anzeige im Messmodus, die 2-Wertanzeige [dUAL] oder die Zeichenfolge-Anzeige [LinE] mittels der Einstellung [F10] Einstellung des Teil-Displays wählen. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F82] angezeigt wird.

  • Seite 56: F90 Einstellung Aller Funktionen

    ●Einstellung der Sonderfunktion ■[F90] Einstellung aller Funktionen Alle Funktionen können nacheinander eingestellt werden. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F90] angezeigt wird. Die Taste drücken. Zur Einstellung aller Funktionen wechseln. Einstellung aller Funktionen Drücken Sie die Taste oder , um alle Funktionen einzustellen.

  • Seite 57: Einstellen Der Einzelnen Funktionen

    ●Einstellen der einzelnen Funktionen Reihenfolge Funktion Auswahl der Anzeigeeinheit Einstellen von OUT1 Einstellen von OUT2 Einstellung des Digitalfilters Automatische Voreinstellung FUNC-Ausgangseinstellung Feineinstellung des Anzeigewerts Einstellung des Teil-Displays Einstellung der Anzeigenauflösung Energiesparmodus Sicherheitscode Eingabe der Anlagenbezeichnung *: Sie können aus jedem Einstellparameter in den Messmodus zurückkehren, indem Sie die Taste min.

  • Seite 58: F96 Eingangssignalüberprüfung

    ■[F96] Eingangssignalüberprüfung Überprüft den Eingangsstatus der FUNC-Ausgangs bei des Einstellung des Auto-Referenzeingangs. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F96] angezeigt wird. Eingangssignalüberprüfung Zeigt den Stromeingangsstatus auf der Teilanzeige an. Ohne Eingangssignal Mit Eingangssignal Die entsprechende Funktion ist nicht verfügbar Die Tasten oder Halten Sie die Taste...

  • Seite 59: F97 Auswahl Der Kopierfunktion

    ■[F97] Auswahl der Kopierfunktion Die Sollwerte des Drucks und alle sonstigen Funktionen (außer dem Korrekturwert der Feineinstellung des Anzeigewerts und Anlagenbezeichnung) können kopiert werden. Diese Funktion ist verfügbar, wenn der Druckbereich und die Ausgangs- und Einheitenspezifikation identisch sind. Der Sollwert kann auf bis zu 10 Druckschalter gleichzeitig kopiert werden.
  • Seite 60 Verfügbarkeit für den Kopiervorgang Auch wenn die Stromversorgung ausgeschaltet ist, bleibt die Verfügbarkeit für den Kopiervorgang beibehalten. Kopieren verfügbar Drücken Sie die Taste , um mit dem Kopiervorgang zu starten. Master-Druckschalter Slave-Druckschalter Senden/ Haupt-Display: Haupt-Display: rot Empfangen grün •Normal. Haupt-Display: grün Kopiervorgang Haupt-Display: rot...

  • Seite 61: F98 Ausgangsüberprüfung

    ■[F98] Ausgangsüberprüfung Korrekter Betrieb des Schaltausgangs kann bestätigt werden. Der Ausgang kann manuell ON/OFF geschaltet werden. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F98] angezeigt wird. Die Taste drücken. Zur Ausgangsüberprüfung wechseln. Ausgangsüberprüfung Drücken Sie die Taste oder , um die Ausgangsüberprüfung auszuwählen.

  • Seite 62: Out2-Ausgangsüberprüfung

    OUT2-Ausgangsüberprüfung Drücken Sie die Taste oder , um die OUT2-Ausgangsüberprüfung auszuwählen. [n] (normaler Ausgang) wurde gewählt Drücken Sie Erzwungener Erzwungener die Taste Ausgang OFF Ausgang ON , um die Einstellung zu übernehmen. Die Taste drücken, um zu [n] (normaler In den Ausgang) zurückkehren, Funktionsauswa dann die Taste...

  • Seite 63: F99 Zurücksetzen Auf Werkseitige Einstellung

    ■[F99] Zurücksetzen auf werkseitige Einstellung Wenn die Produkteinstellungen unklar sind, können die werkseitigen Einstellungen wieder hergestellt werden. <Betrieb> Drücken Sie im Funktionsauswahl-Modus die Taste oder , damit [F99] angezeigt wird. Die Taste drücken. Zum Zurücksetzen auf werkseitige Einstellung wechseln. Zurücksetzen auf werkseitige Einstellung Drücken Sie die Taste oder , um das Zurücksetzen auf...

  • Seite 64: Weitere Einstellungen

    Weitere Einstellungen ○Schnappschussfunktion Der aktuelle Druckwert kann als ON/OFF-Startpunkt des Schaltausgangs eingestellt werden. Wenn die Positionen auf dem unteren Teil-Display (links) entweder im 3-Schritte-Einstell-Modus, im einfachen Einstellmodus oder im Funktionsauswahl-Modus ([F 1] Einstellung von OUT1, [F 2] Einstellung von OUT2) ausgewählt sind, dann erscheint auf dem Teil-Display (rechts) der Wert [- - -] und die Werte des aktuellen Druckes werden automatisch angezeigt, wenn die Tasten gleichzeitig min.

  • Seite 65: Tastensperrfunktion

    ○Tastensperrfunktion Die Tastensperrfunktion soll unbeabsichtigte Fehleinstellungen der Sollwerte verhindern. Wird die Taste bei aktiver Tastensperre gedrückt, wird auf dem Teil-Display (links) ungefähr 1 Sekunde lang [LoC] angezeigt. (Alle Einstellungen und Höchst-/Tiefstwerte werden mit den Tasten angezeigt. In diesem Fall kehrt die Teilanzeige innerhalb von 30 Sekunden zurück.) <Betrieb –...
  • Seite 66 <Betrieb – mit Eingabe des Sicherheitscodes- > •Verriegeln (1) Halten Sie im Messmodus die Taste min. 5 Sekunden gedrückt. Die Taste lösen, sobald [oPE] auf dem Haupt-Display angezeigt wird. Die aktuelle Einstellung [LoC] oder [UnL] wird auf dem Teil-Display angezeigt. (2) Mit der Taste oder die Tastensperre [LoC] wählen und die Taste...

  • Seite 67: Eingabe Und Ändern Des Sicherheitscodes

    ●Eingabe und Ändern des Sicherheitscodes Die erste Stelle von links beginnt zu blinken. Drücken Sie die Taste oder , um ein Wert auszuwählen. Drücken Sie die Taste , damit die nächste Stelle rechts blinkt. (Wenn Sie die Taste drücken, wenn die letzte Stelle blinkt, kehrt die Einstellziffer zum Anfang zurück.) Sobald die Einstellung abgeschlossen ist, halten Sie die Taste min.

  • Seite 68: Wartung

    Wartung Zurücksetzen des Produkts bei Stromausfall oder einer erzwungenen Stromunterbrechung Die Einstellungen des Produkts verbleiben in dem Zustand, der vor dem Stromausfall oder dem spannungsfreien Zustand aktiv war. Auch der Ausgangszustand wird wiederhergestellt und entspricht dem vor dem Stromausfall oder dem spannungsfreien Zustand, kann jedoch abhängig von den Umgebungsbedingungen variieren. Daher muss die Sicherheit der gesamten Anlage vor dem Betrieb des Produkts geprüft werden.

  • Seite 69: Fehlersuche

    Wenn keine mögliche Fehlerursache identifiziert und der normale Betrieb durch den Austausch mit einem neuen Produkt wiederhergestellt werden kann, lässt dies darauf schließen, dass die Ursache ein beschädigtes Produkt war. Probleme mit dem Produkt können durch die Betriebsumgebung (Installation usw.) verursacht werden. Bitte wenden Sie sich an SMC. Der Druckschalter Der Schaltausgang schaltet...
  • Seite 70 Siehe Fehlfunktion 8 Anzeigewert nicht korrekt Die Anzeige ist instabil. Die Anzeige schaltet Siehe Fehlfunktion 9 sich aus. Anzeige fehlt. Siehe Fehlfunktion 9 Anzeige blinkt. Siehe Fehlfunktion 10 Beim Einsatz von mehreren Druckschaltern bestehen Siehe Fehlfunktion 11 Unterschiede zwischen den angezeigten Werten.
  • Seite 71 ○Liste Fehlersuche Problem- Mögliche Problem Untersuchungsmethode Gegenmaßnahmen Ursachen •Ausgang bleibt (1) Überprüfen Sie den Einstelldruck. eingeschaltet. (1) Setzen Sie die (2) Überprüfen Sie Betriebsmodus, LED-Anzeige Druckeinstellung zurück. Falsche Hysterese und Ausgangstyp. bleibt (2) Setzen Sie die Druckeinstellung (Hysterese-Modus/Window- eingeschaltet. Funktionseinstellungen Comparator-Modus, zurück.
  • Seite 72 Problem- Mögliche Problem Untersuchungsmethode Gegenmaßnahmen Ursachen Überprüfen Sie die Druckeinstellung. Setzen Sie die Langsame Überprüfen Sie, dass der erfasste Druckeinstellung zurück. Falsche Ansprechzeit des Druck und der Einstelldruckwert nicht Stellen Sie sicher, dass der Druckeinstellung Schaltausgangs. denselben Wert haben oder zu nahe Druck-Sollwert nicht zu nahe beieinander liegen.
  • Seite 73 Problem- Mögliche Problem Untersuchungsmethode Gegenmaßnahmen Ursachen (1) Überprüfen Sie, dass der Laststrom des Schaltausgangs (1), (2) Die Last wie angege- nicht höher als 80 mA ist. ben anschließen. (2) Überprüfen Sie, dass die (3) Verwenden Sie ein Relais angeschlossene Last die mit Schutzbeschaltung technischen Daten erfüllt und oder treffen Sie...
  • Seite 74 Problem- Mögliche Problem Untersuchungsmethode Gegenmaßnahmen Ursachen Überprüfen Sie, dass die Versorgungs- Sorgen Sie für eine Fehlerhafte spannung innerhalb des Bereichs von ordnungsgemäße Spannung Stromversorgung 12 bis 24 VDC ±10 % liegt. von 12 bis 24 VDC ±10 %. Überprüfen Sie die Verdrahtung der Stromversorgung.
  • Seite 75 Problem- Mögliche Problem Untersuchungsmethode Gegenmaßnahmen Ursachen Installieren Sie einen Filter mit 5 µm, um das Eindringen von Fremdkörpern in den Überprüfen Sie, ob Fremdkörper in Leitungsanschluss zu Fremdkörper den Leitungsanschluss verhindern. Entleeren Sie eingedrungen sind. außerdem den Filter regelmäßig, um Kondensatan- sammlung zu verhindern.
  • Seite 76 Problem- Mögliche Problem Untersuchungsmethode Gegenmaßnahmen Ursachen (1) Korrigieren Sie die (1) Überprüfen Sie den Anschluss an Verdrahtung. (2) Die max. den FUNC-Ausgang Fehlerhafte Die Verdrahtung der Strom- Übertragungsentfernung Verdrahtung versorgung prüfen. der Kopierfunktion (2) Überprüfen Sie die beträgt 4 m. Anschlusskabellängen.
  • Seite 77 Verdrahtung und das Modell, bevor Sie erneut einen Kopiervorgang durchführen. Kann der Fehler trotz der oben aufgeführten Maßnahme nicht zurückgesetzt werden oder werden andere Fehler als die genannten angezeigt, wenden Sie sich bitte an SMC. -76- No.PS※※-OMU0009-A...

  • Seite 78: Spezifikation

    Spezifikation ■Technische Daten ZSE20CF ZSE20C ISE20C ISE20CH Produkt-Nr. (Überdruck/ (Vakuum) (Überdruck) (Überdruck) Vakuum) Verwendbares Medium Medien, die SUS630 und SUS304 nicht korrodieren. 0,0 bis -100,0 bis -0,100 bis -0,100 bis Nenndruckbereich -101,0 kPa 100,0 kPa 1,000 MPa 2,000 MPa 10,0 bis...

  • Seite 79: Technische Daten Kabel

    ZSE20C ZSE20CF ISE20C ISE20CH Produkt-Nr. (Vakuum) (Überdruck/Vakuum) (Überdruck) (Überdruck) Einheit * MPa, kPa, kgf/cm , bar, psi, InHg, mmHg MPa, kPa, kgf/cm2, bar, psi Anzeigetyp Anzahl Displays 3-teilige Anzeige (Haupt-Display, 2 Teil-Displays) 1) Haupt-Display: rot/grün Anzeigefarbe 2) Teil-Display: orange Haupt-Display: 4-stellig (7 Segmente) Anzahl der Anzeigestellen Teil-Display: 4-stellig (erste Stelle mit 11 Segmenten, 7 Segmente für andere)

  • Seite 80: Abmessungen

    ■Abmessungen Ausführung 02 Atmungsloch Max. Tiefe 7 Gewindetiefe 5 Leitungsanschluss Anschlusskabel mit Stecker -79- No.PS※※-OMU0009-A...
  • Seite 81 Ausführung F02 Ausführung C01 Gewindetiefe 5 Leitungsanschluss Rc1/8 Leitungsanschluss G1/4 Dichtung Ausführung A2 Ausführung B2 Leitungsanschluss URJ1/4 Leitungsanschluss TSJ1/4 -80- No.PS※※-OMU0009-A...
  • Seite 82 Ausführung 02L Max. Tiefe 12 Atmungsloch M5 x 0,8 Gewindetiefe 5 Leitungsanschluss Anschlusskabel mit Stecker -81- No.PS※※-OMU0009-A...
  • Seite 83 Ausführung F02L Ausführung C01L Dichtung Leitungsanschluss Rc1/8 M5 x 0,8 Gewindetiefe 5 Leitungsanschluss G1/4 Ausführung A2L Ausführung B2L Leitungsanschluss URJ1/4 Leitungsanschluss TSJ1/4 -82- No.PS※※-OMU0009-A...
  • Seite 84 ○Abmessungen Befestigungselement ●Befestigungselement A -83- No.PS※※-OMU0009-A...
  • Seite 85 ●Befestigungselement C -84- No.PS※※-OMU0009-A...

  • Seite 86: Befestigungsabmessungen Des Adapters Für Schalttafeleinbau (Ausführung Mit Anschluss Hinten)

    ○Befestigungsabmessungen des Adapters für Schalttafeleinbau (Ausführung mit Anschluss hinten) (Leitungsspezifikation:02) Schalttafelstärke 0,5 bis 7 ○Befestigungsabmessung des Adapters für Schalttafeleinbau (Ausführung mit Verrohrung von Anschluss hinten) + Front-Schutzabdeckung (Leitungsspezifikation:02) Schalttafelstärke 0,5 bis 7 -85- No.PS※※-OMU0009-A...
  • Seite 87 ○Befestigungsabmessungen des Adapters für Schalttafeleinbau (Ausführung mit Anschluss unten) Schalttafelstärke 1 bis 5 -86- No.PS※※-OMU0009-A...
  • Seite 88 ○Befestigungsabmessung des Adapters für Schalttafeleinbau (Ausführung mit Verrohrung von Anschluss unten) + Front-Schutzabdeckung Schalttafelstärke 1 bis 5 -87- No.PS※※-OMU0009-A...
  • Seite 89 ○Zuschnittsmaße für Schalttafeleinbau (Ausführung mit Anschluss hinten) Einzeln montieren -0,4 Max. 4 x R2 Mehr als 2 Stk. (n Stk.) Dicht-an-dicht-Montage <Horizontal> Max. 4 x R2 -88- No.PS※※-OMU0009-A...
  • Seite 90 <Vertikal> Min. 24 -0,4 Max. 4 x R2 -89- No.PS※※-OMU0009-A...
  • Seite 91 ○Zuschnittsmaße für Schalttafeleinbau (Ausführung mit Anschluss unten) Einzeln montieren Max. 4 x R3 Mehr als 2 Stk. (n Stk.) Dicht-an-dicht-Montage <Horizontal> Max. 4 x R3 -90- No.PS※※-OMU0009-A...
  • Seite 92 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021 JAPAN Tel.: + 81 3 5207 8249 Fax: +81 3 5298 5362 http://www.smcworld.com Anm.: Die technischen Daten können ohne vorherige Ankündigung, und ohne dass dem Hersteller daraus eine Verpflichtung entsteht, geändert werden. © 2017-2018 SMC Corporation Alle Rechte vorbehalten. No.PS※※-OMU0009-A...
