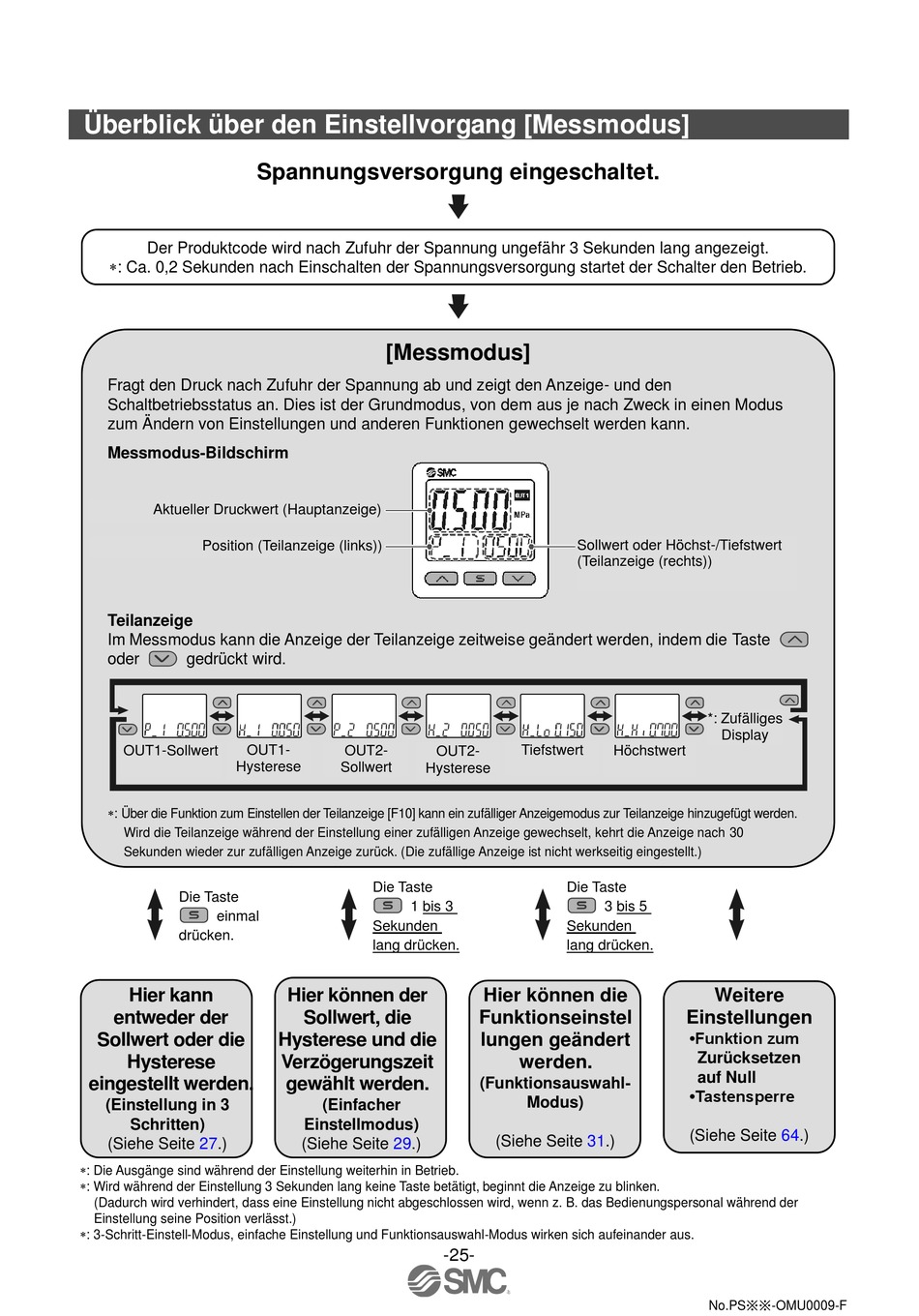

Überblick über den Einstellvorgang [Messmodus]
Der Produktcode wird nach Zufuhr der Spannung ungefähr 3 Sekunden lang angezeigt.
: Ca. 0,2 Sekunden nach Einschalten der Spannungsversorgung startet der Schalter den Betrieb.
Fragt den Druck nach Zufuhr der Spannung ab und zeigt den Anzeige- und den
Schaltbetriebsstatus an. Dies ist der Grundmodus, von dem aus je nach Zweck in einen Modus
zum Ändern von Einstellungen und anderen Funktionen gewechselt werden kann.
Messmodus-Bildschirm
Aktueller Druckwert (Hauptanzeige)
Position (Teilanzeige (links))
Teilanzeige
Im Messmodus kann die Anzeige der Teilanzeige zeitweise geändert werden, indem die Taste
oder
gedrückt wird.
OUT1-Sollwert
OUT1-
Hysterese
: Über die Funktion zum Einstellen der Teilanzeige [F10] kann ein zufälliger Anzeigemodus zur Teilanzeige hinzugefügt werden.
Wird die Teilanzeige während der Einstellung einer zufälligen Anzeige gewechselt, kehrt die Anzeige nach 30
Sekunden wieder zur zufälligen Anzeige zurück. (Die zufällige Anzeige ist nicht werkseitig eingestellt.)
Die Taste
einmal
drücken.
Hier kann
entweder der
Sollwert oder die
Hysterese
eingestellt werden.
(Einstellung in 3
Schritten)
(Siehe Seite 27.)
: Die Ausgänge sind während der Einstellung weiterhin in Betrieb.
: Wird während der Einstellung 3 Sekunden lang keine Taste betätigt, beginnt die Anzeige zu blinken.
(Dadurch wird verhindert, dass eine Einstellung nicht abgeschlossen wird, wenn z. B. das Bedienungspersonal während der
Einstellung seine Position verlässt.)
: 3-Schritt-Einstell-Modus, einfache Einstellung und Funktionsauswahl-Modus wirken sich aufeinander aus.
Spannungsversorgung eingeschaltet.
[Messmodus]
OUT2-
Sollwert
Hysterese
Die Taste
1 bis 3
Sekunden
lang drücken.
Hier können der
Sollwert, die
Hysterese und die
Verzögerungszeit
gewählt werden.
(Einfacher
Einstellmodus)
(Siehe Seite 29.)
Sollwert oder Höchst-/Tiefstwert
(Teilanzeige (rechts))
OUT2-
Tiefstwert
Die Taste
3 bis 5
Sekunden
lang drücken.
Hier können die
Funktionseinstel
lungen geändert
werden.
(Funktionsauswahl-
Modus)
(Siehe Seite 31.)
-25-
*: Zufälliges
Display
Höchstwert
Weitere
Einstellungen
•Funktion zum
Zurücksetzen
auf Null
•Tastensperre
(Siehe Seite 64.)
No.PS※※-OMU0009-F
