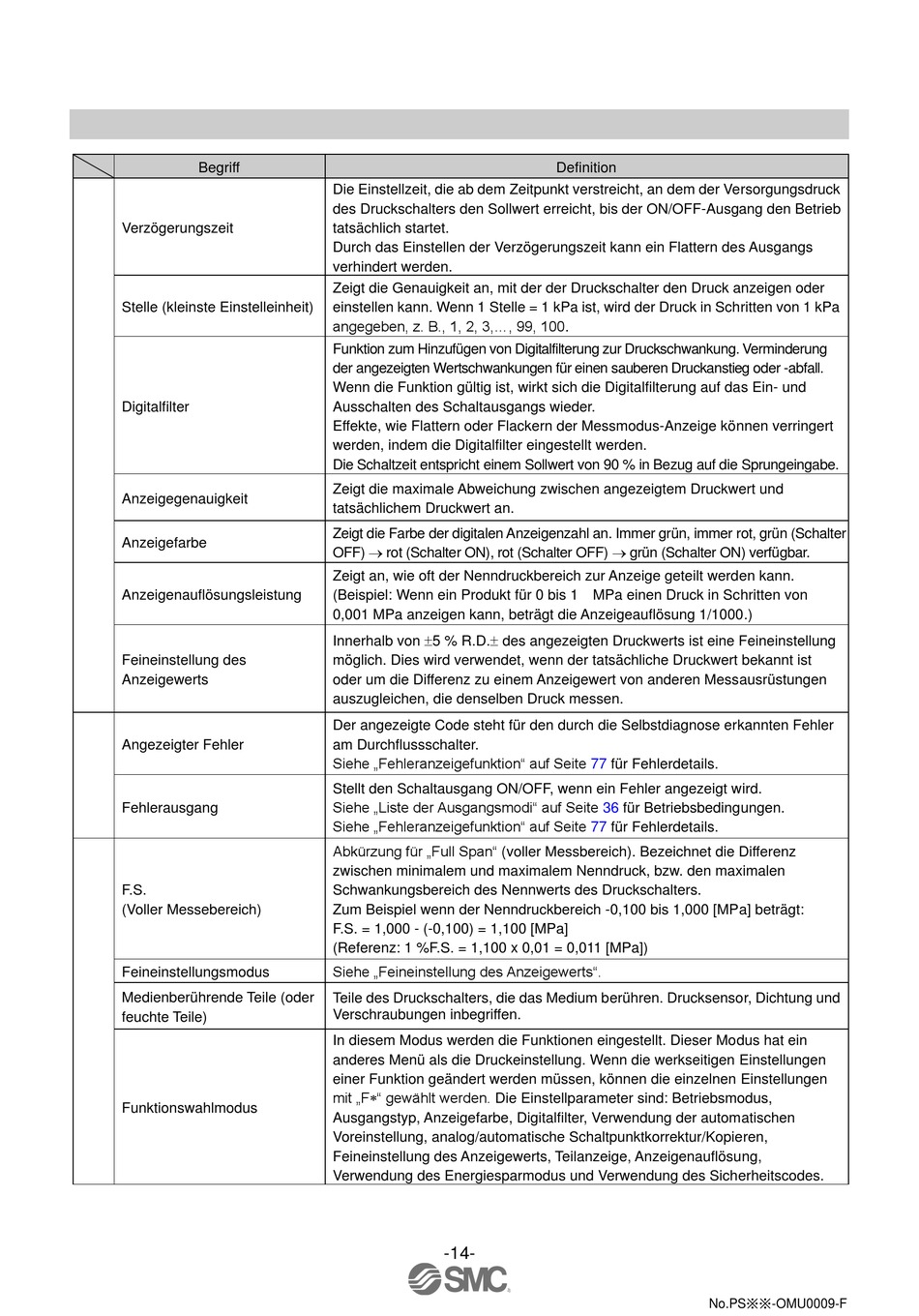

Begriff
Verzögerungszeit
Stelle (kleinste Einstelleinheit)
Digitalfilter
Anzeigegenauigkeit
Anzeigefarbe
Anzeigenauflösungsleistung
Feineinstellung des
Anzeigewerts
Angezeigter Fehler
Fehlerausgang
F.S.
(Voller Messebereich)
Feineinstellungsmodus
Medienberührende Teile (oder
feuchte Teile)
Funktionswahlmodus
Die Einstellzeit, die ab dem Zeitpunkt verstreicht, an dem der Versorgungsdruck
des Druckschalters den Sollwert erreicht, bis der ON/OFF-Ausgang den Betrieb
tatsächlich startet.
Durch das Einstellen der Verzögerungszeit kann ein Flattern des Ausgangs
verhindert werden.
Zeigt die Genauigkeit an, mit der der Druckschalter den Druck anzeigen oder
einstellen kann. Wenn 1 Stelle = 1 kPa ist, wird der Druck in Schritten von 1 kPa
angegeben, z. B., 1, 2, 3,..., 99, 100.
Funktion zum Hinzufügen von Digitalfilterung zur Druckschwankung. Verminderung
der angezeigten Wertschwankungen für einen sauberen Druckanstieg oder -abfall.
Wenn die Funktion gültig ist, wirkt sich die Digitalfilterung auf das Ein- und
Ausschalten des Schaltausgangs wieder.
Effekte, wie Flattern oder Flackern der Messmodus-Anzeige können verringert
werden, indem die Digitalfilter eingestellt werden.
Die Schaltzeit entspricht einem Sollwert von 90 % in Bezug auf die Sprungeingabe.
Zeigt die maximale Abweichung zwischen angezeigtem Druckwert und
tatsächlichem Druckwert an.
Zeigt die Farbe der digitalen Anzeigenzahl an. Immer grün, immer rot, grün (Schalter
OFF) → rot (Schalter ON), rot (Schalter OFF) → grün (Schalter ON) verfügbar.
Zeigt an, wie oft der Nenndruckbereich zur Anzeige geteilt werden kann.
(Beispiel: Wenn ein Produkt für 0 bis 1 MPa einen Druck in Schritten von
0,001 MPa anzeigen kann, beträgt die Anzeigeauflösung 1/1000.)
Innerhalb von 5 % R.D. des angezeigten Druckwerts ist eine Feineinstellung
möglich. Dies wird verwendet, wenn der tatsächliche Druckwert bekannt ist
oder um die Differenz zu einem Anzeigewert von anderen Messausrüstungen
auszugleichen, die denselben Druck messen.
Der angezeigte Code steht für den durch die Selbstdiagnose erkannten Fehler
am Durchflussschalter.
Siehe „Fehleranzeigefunktion" auf Seite
Stellt den Schaltausgang ON/OFF, wenn ein Fehler angezeigt wird.
Siehe „Liste der Ausgangsmodi" auf Seite
Siehe „Fehleranzeigefunktion" auf Seite
Abkürzung für „Full Span" (voller Messbereich). Bezeichnet die Differenz
zwischen minimalem und maximalem Nenndruck, bzw. den maximalen
Schwankungsbereich des Nennwerts des Druckschalters.
Zum Beispiel wenn der Nenndruckbereich -0,100 bis 1,000 [MPa] beträgt:
F.S. = 1,000 - (-0,100) = 1,100 [MPa]
(Referenz: 1 %F.S. = 1,100 x 0,01 = 0,011 [MPa])
Siehe „Feineinstellung des Anzeigewerts".
Teile des Druckschalters, die das Medium berühren. Drucksensor, Dichtung und
Verschraubungen inbegriffen.
In diesem Modus werden die Funktionen eingestellt. Dieser Modus hat ein
anderes Menü als die Druckeinstellung. Wenn die werkseitigen Einstellungen
einer Funktion geändert werden müssen, können die einzelnen Einstellungen
mit „F" gewählt werden. Die Einstellparameter sind: Betriebsmodus,
Ausgangstyp, Anzeigefarbe, Digitalfilter, Verwendung der automatischen
Voreinstellung, analog/automatische Schaltpunktkorrektur/Kopieren,
Feineinstellung des Anzeigewerts, Teilanzeige, Anzeigenauflösung,
Verwendung des Energiesparmodus und Verwendung des Sicherheitscodes.
-14-
Definition
77
für Fehlerdetails.
36
für Betriebsbedingungen.
77
für Fehlerdetails.
No.PS※※-OMU0009-F
