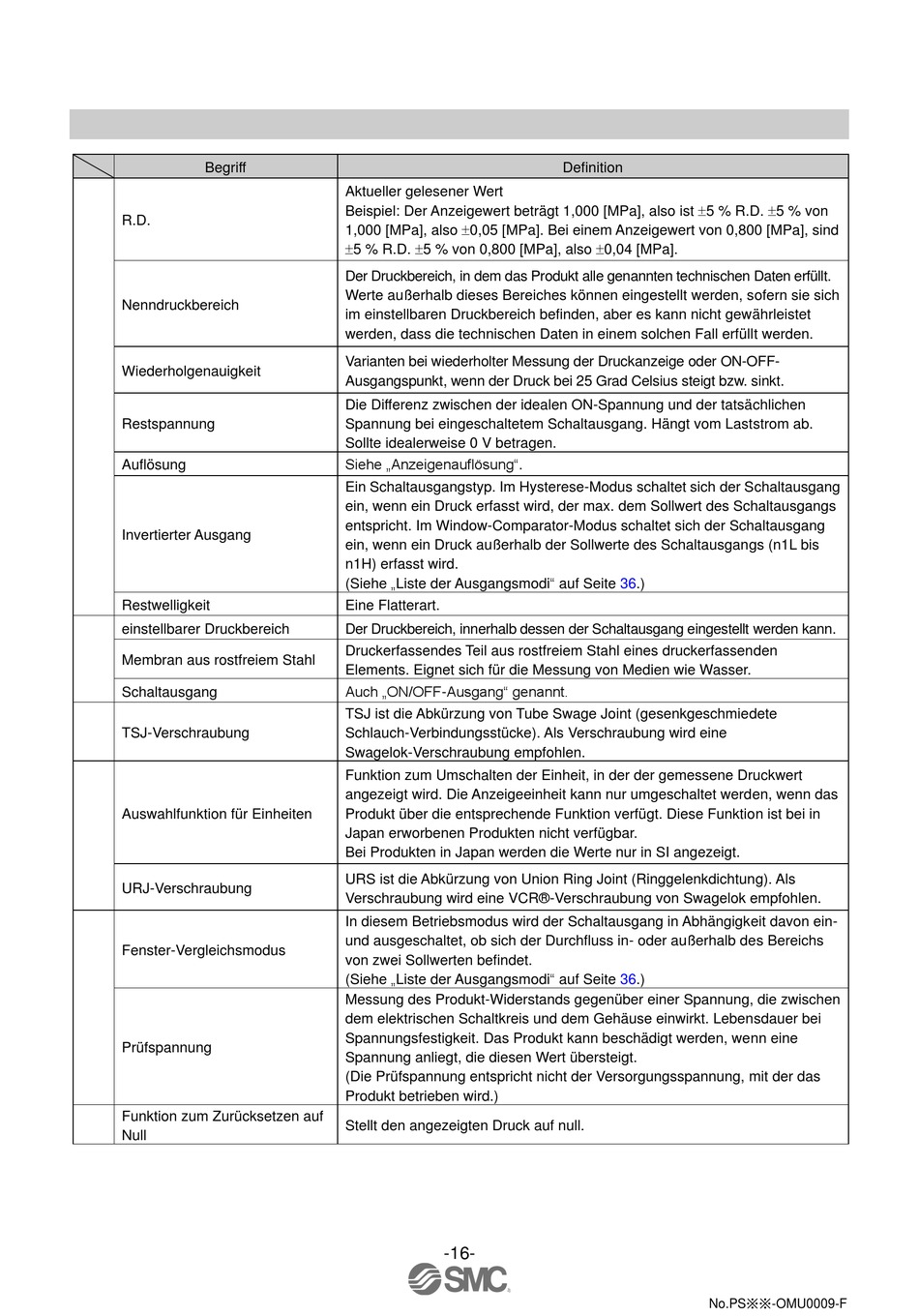

Begriff
R.D.
Nenndruckbereich
Wiederholgenauigkeit
Restspannung
Auflösung
Invertierter Ausgang
Restwelligkeit
einstellbarer Druckbereich
Membran aus rostfreiem Stahl
Schaltausgang
TSJ-Verschraubung
Auswahlfunktion für Einheiten
URJ-Verschraubung
Fenster-Vergleichsmodus
Prüfspannung
Funktion zum Zurücksetzen auf
Null
Aktueller gelesener Wert
Beispiel: Der Anzeigewert beträgt 1,000 [MPa], also ist 5 % R.D. 5 % von
1,000 [MPa], also 0,05 [MPa]. Bei einem Anzeigewert von 0,800 [MPa], sind
5 % R.D. 5 % von 0,800 [MPa], also 0,04 [MPa].
Der Druckbereich, in dem das Produkt alle genannten technischen Daten erfüllt.
Werte außerhalb dieses Bereiches können eingestellt werden, sofern sie sich
im einstellbaren Druckbereich befinden, aber es kann nicht gewährleistet
werden, dass die technischen Daten in einem solchen Fall erfüllt werden.
Varianten bei wiederholter Messung der Druckanzeige oder ON-OFF-
Ausgangspunkt, wenn der Druck bei 25 Grad Celsius steigt bzw. sinkt.
Die Differenz zwischen der idealen ON-Spannung und der tatsächlichen
Spannung bei eingeschaltetem Schaltausgang. Hängt vom Laststrom ab.
Sollte idealerweise 0 V betragen.
Siehe „Anzeigenauflösung".
Ein Schaltausgangstyp. Im Hysterese-Modus schaltet sich der Schaltausgang
ein, wenn ein Druck erfasst wird, der max. dem Sollwert des Schaltausgangs
entspricht. Im Window-Comparator-Modus schaltet sich der Schaltausgang
ein, wenn ein Druck außerhalb der Sollwerte des Schaltausgangs (n1L bis
n1H) erfasst wird.
(Siehe „Liste der Ausgangsmodi" auf Seite 36.)
Eine Flatterart.
Der Druckbereich, innerhalb dessen der Schaltausgang eingestellt werden kann.
Druckerfassendes Teil aus rostfreiem Stahl eines druckerfassenden
Elements. Eignet sich für die Messung von Medien wie Wasser.
Auch „ON/OFF-Ausgang" genannt.
TSJ ist die Abkürzung von Tube Swage Joint (gesenkgeschmiedete
Schlauch-Verbindungsstücke). Als Verschraubung wird eine
Swagelok-Verschraubung empfohlen.
Funktion zum Umschalten der Einheit, in der der gemessene Druckwert
angezeigt wird. Die Anzeigeeinheit kann nur umgeschaltet werden, wenn das
Produkt über die entsprechende Funktion verfügt. Diese Funktion ist bei in
Japan erworbenen Produkten nicht verfügbar.
Bei Produkten in Japan werden die Werte nur in SI angezeigt.
URS ist die Abkürzung von Union Ring Joint (Ringgelenkdichtung). Als
Verschraubung wird eine VCR®-Verschraubung von Swagelok empfohlen.
In diesem Betriebsmodus wird der Schaltausgang in Abhängigkeit davon ein-
und ausgeschaltet, ob sich der Durchfluss in- oder außerhalb des Bereichs
von zwei Sollwerten befindet.
(Siehe „Liste der Ausgangsmodi" auf Seite 36.)
Messung des Produkt-Widerstands gegenüber einer Spannung, die zwischen
dem elektrischen Schaltkreis und dem Gehäuse einwirkt. Lebensdauer bei
Spannungsfestigkeit. Das Produkt kann beschädigt werden, wenn eine
Spannung anliegt, die diesen Wert übersteigt.
(Die Prüfspannung entspricht nicht der Versorgungsspannung, mit der das
Produkt betrieben wird.)
Stellt den angezeigten Druck auf null.
-16-
Definition
No.PS※※-OMU0009-F
