5 Bestimmungsgemäßer Gebrauch
Diese Stromversorgung besitzt die Schutzart IP20 und ist für
den Einbau in ein Gehäuse bestimmt. Sie ist für den Einsatz
in industriellen Anwendungen geeignet.
6

Aufbau

6.1 Geräteelemente
+ + - -
Output DC
DC OK
Input AC
100V-240V
L N

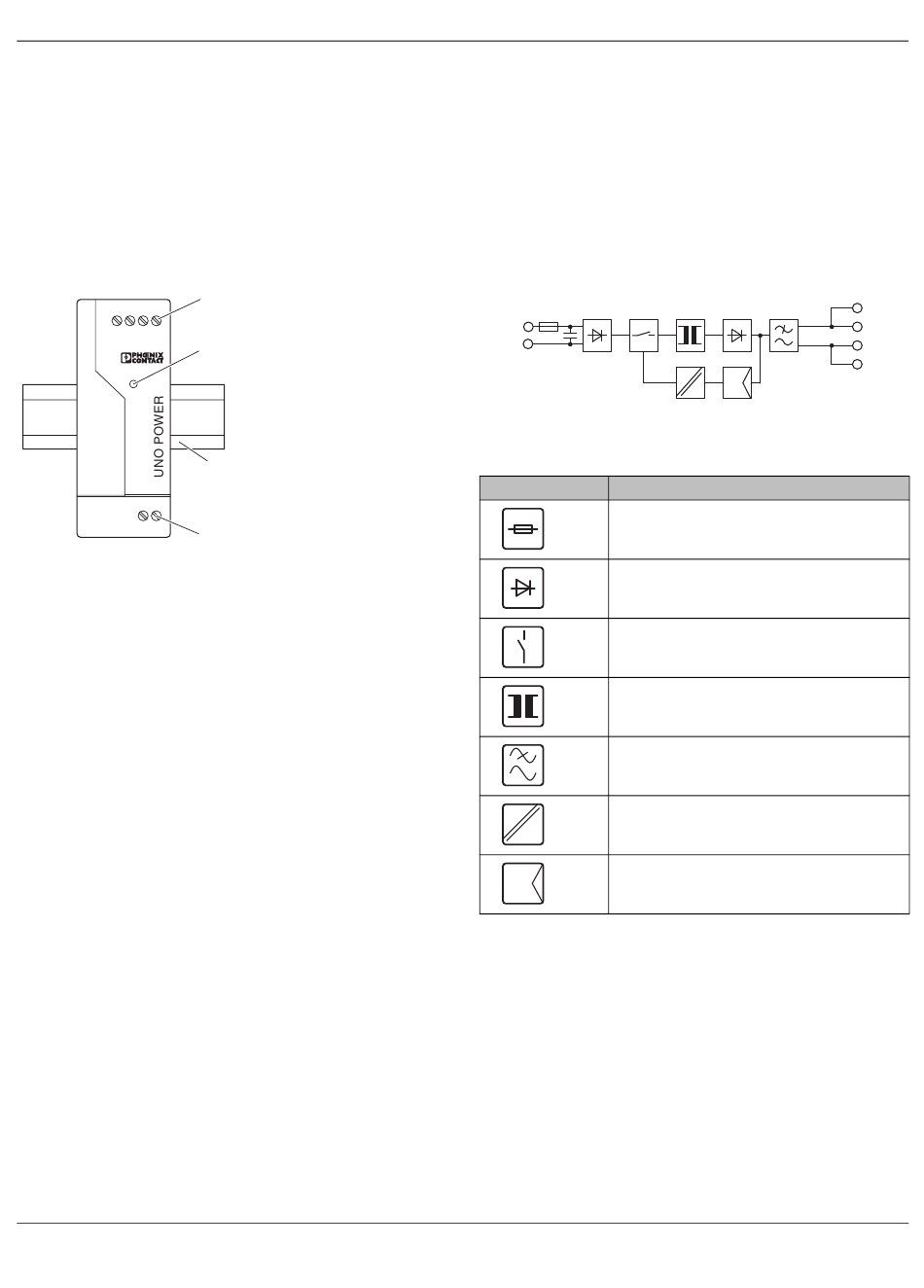

Bild 1 Geräteelemente
1. Anschlussklemme Eingangsspannung: Input AC L/N
2. Anschlussklemme Ausgangsspannung: Output DC +/-
3. LED Signalisierung DC OK (grün)
4. Integrierter Rastfuß zur Tragschienenmontage
105550_de_02
2
3
4
1
6.2

Blockschaltbild

L
N
Bild 2 Blockschaltbild
Element Bedeutung
Sicherung
Gleichrichtung
Schalter
Übertrager
Filter
Galvanisch getrennte Signalübertra-
gung
Regler
UNO-PS/1AC/12DC/ 55W
