9.4
Verhalten bei alternativen Einbaulagen
Bei Einbaulagen, die von der Normaleinbaulage abweichen,
muss die Ausgangsleistung reduziert werden (lageabhängi-
ges Derating).

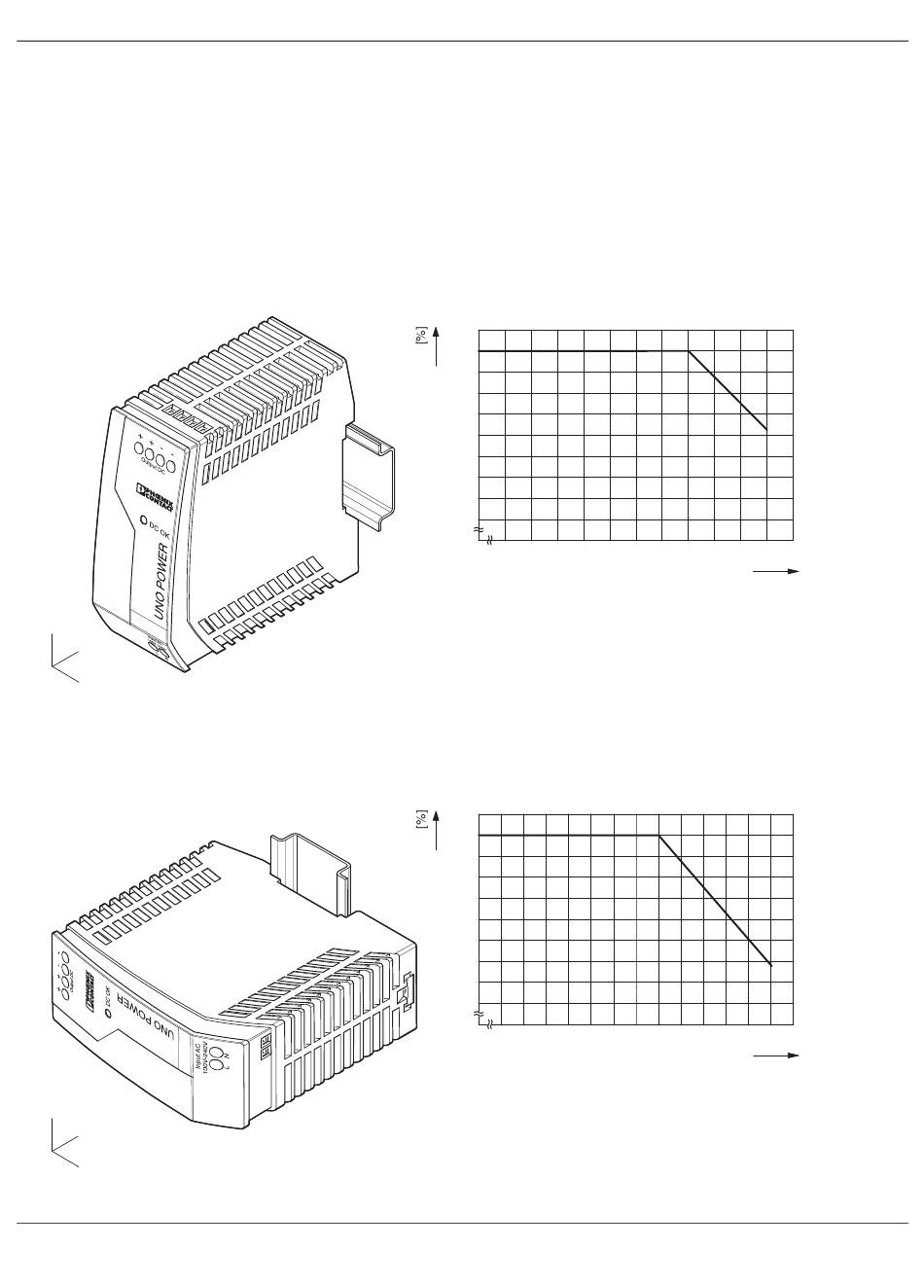

Für verschiedene Einbaulagen kann mit Hilfe der Kennlinie
die maximal zu entnehmende Ausgangsleistung für jede
Umgebungstemperatur ermittelt werden.
Normaleinbaulage
Y
Z
X
Einbaulage gedreht 90° X-Achse
Y
Z
X
105550_de_02
110
100
90
80
70
60
50
40
30
20
0
-25
25
35
110
100
90
80
70
60
50
40
30
20
0
-25
15
25
35
UNO-PS/1AC/12DC/ 55W
45
55
65
75
[°C]
45
55
65
75
[°C]
