10.3

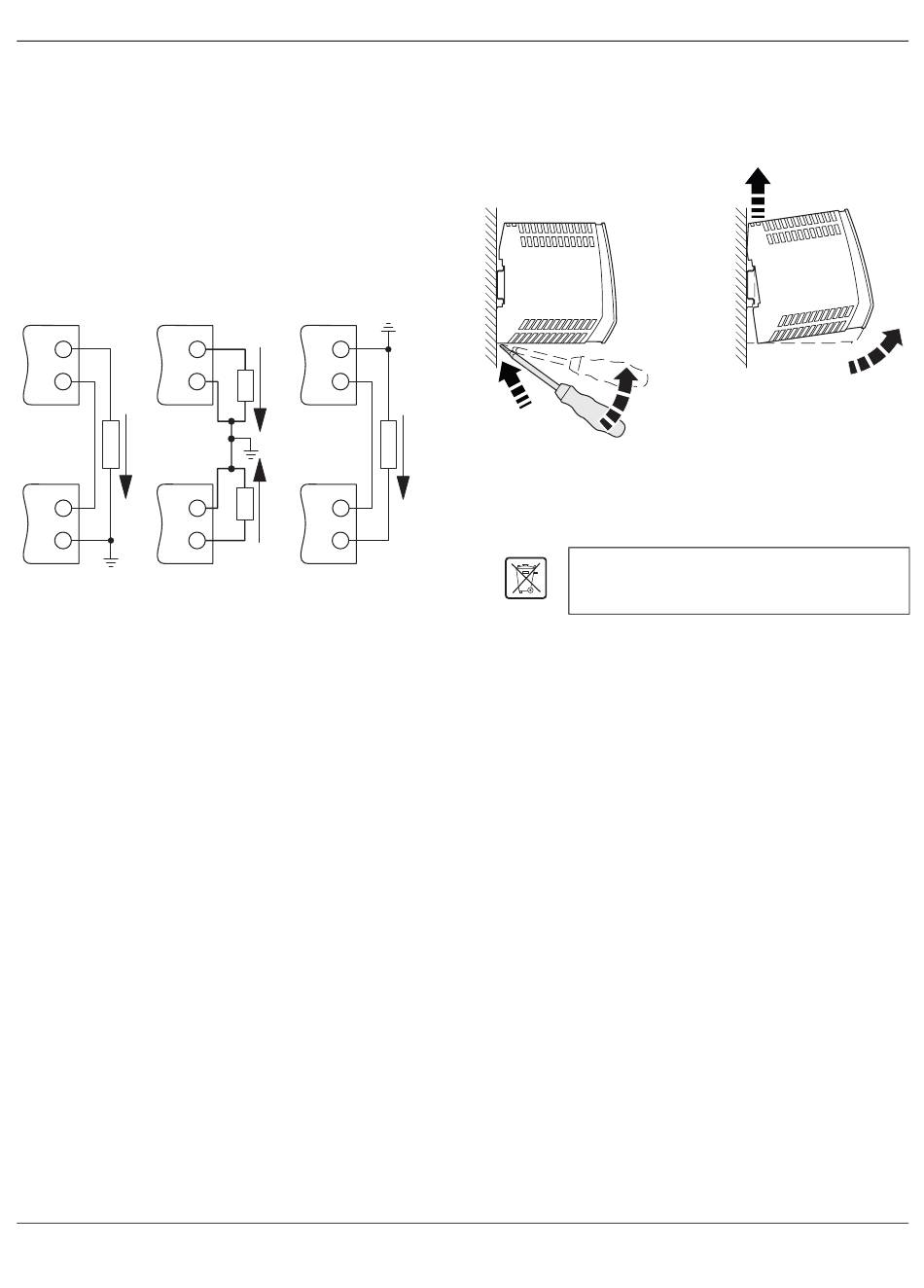

Stromversorgung in Serie betreiben
Zwei Geräte können zur Spannungsverdopplung in Reihe
geschaltet werden. Für eine Reihenschaltung sollten nur
typgleiche Stromversorgungen verwendet werden. Die Rei-
henschaltung wird immer dann eingesetzt, wenn die Aus-
gangsspannung eines Moduls nicht ausreicht. Beispiels-
weise liefern Geräte mit jeweils 24 V DC
Nennausgangsspannung in Reihe 48 V DC. Je nach Festle-
gung der Funktionserde können darüber hinaus Ausgangs-
spannungen von + 48 V/-48 V sowie ±24 V Gleichspannung
zur Verfügung gestellt werden.
+
-
+48 V
+
-
Bild 17
Serieller Betrieb
105550_de_02
+
+
-
-
+24 V
-24 V
+
+
-
-
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany
11
Demontage
11.1
Stromversorgung demontieren
A
-48 V
Bild 18
11.2
Hinweise zur Entsorgung
phoenixcontact.com
UNO-PS/1AC/12DC/ 55W
B
Demontage
Stromversorgung nicht dem Hausmüll zufüh-
ren. Entsorgen Sie diese gemäß den jeweils
gültigen nationalen Vorschriften.
D
C
22 / 22
