8.3
Netzanschluss
Die Stromversorgung kann unter Beachtung der Nennein-
gangsspannung an die einphasigen Wechselstrom- oder
Drehstromnetze TN-S, TN-C, TT und iT angeschlossen
werden.
Für den Betrieb an zwei Außenleitern eines
Drehstromsystems muss eine allpolige
Trennvorrichtung vorgesehen werden.
TN-S
L
N
+
-
TT
L
N
+
-

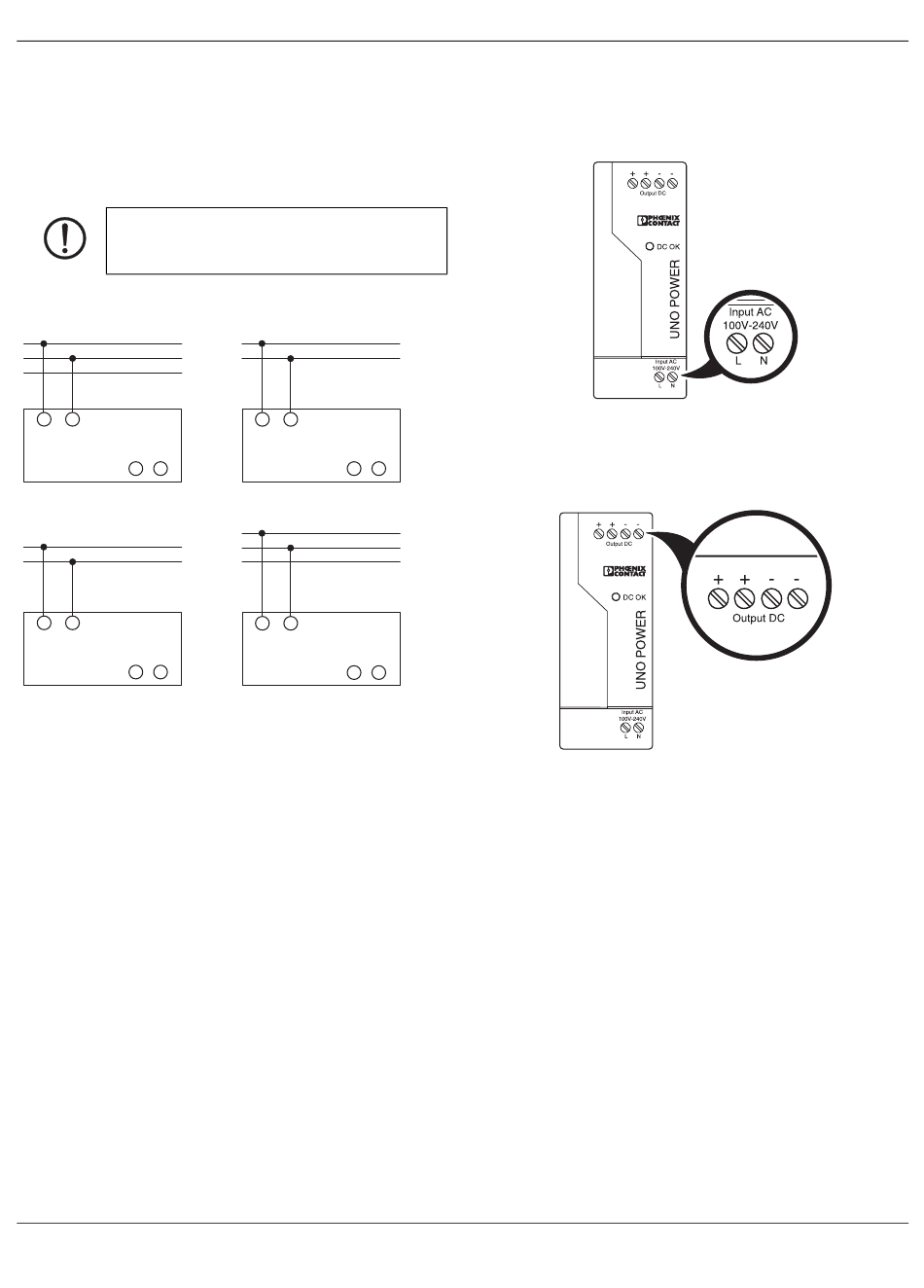

Bild 9
Netzformen
105550_de_02
TN-C
L
N
PE
L
N
+
iT
L
N
L
N
+
8.4
Geräteanschlüsse
Schraubanschluss Input AC L/N
L
PEN
Bild 10
-
Schraubanschluss Output DC +/-
L1
L2
L3
-
Bild 11
UNO-PS/1AC/12DC/ 55W
Schraubanschluss Input AC L/N
Schraubanschluss Output DC +/-
PHOENIX CONTACT 15 / 22
