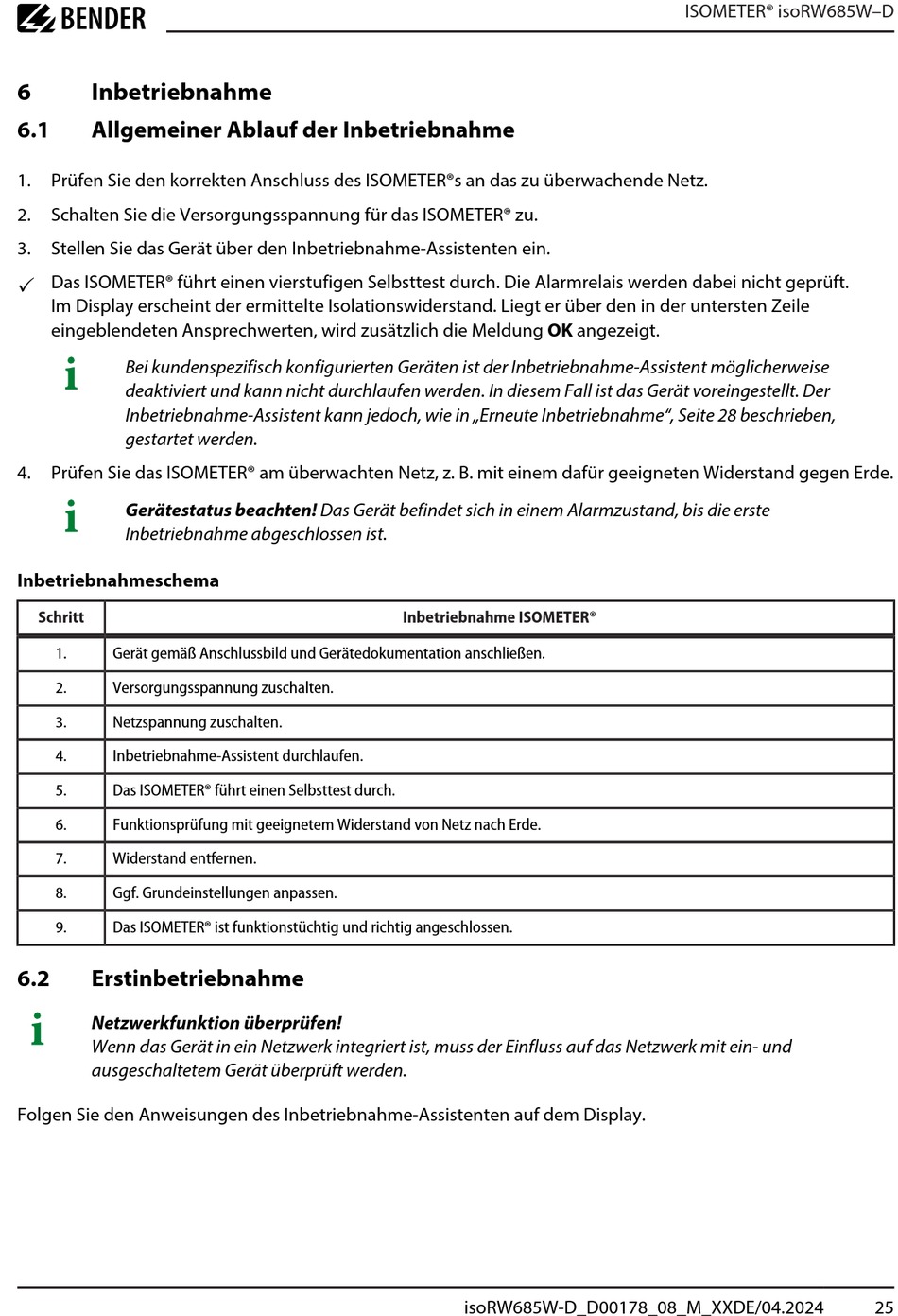

Bender ISOMETER isoRW685W-D Handbuch Seite 25

6 Inbetriebnahme
6.1 Allgemeiner Ablauf der Inbetriebnahme
1. Prüfen Sie den korrekten Anschluss des ISOMETER®s an das zu überwachende Netz.
2. Schalten Sie die Versorgungsspannung für das ISOMETER® zu.
3. Stellen Sie das Gerät über den Inbetriebnahme-Assistenten ein.
Das ISOMETER® führt einen vierstufigen Selbsttest durch. Die Alarmrelais werden dabei nicht geprüft.
P
Im Display erscheint der ermittelte Isolationswiderstand. Liegt er über den in der untersten Zeile
eingeblendeten Ansprechwerten, wird zusätzlich die Meldung OK angezeigt.
Bei kundenspezifisch konfigurierten Geräten ist der Inbetriebnahme-Assistent möglicherweise
deaktiviert und kann nicht durchlaufen werden. In diesem Fall ist das Gerät voreingestellt. Der
Inbetriebnahme-Assistent kann jedoch, wie in „Erneute Inbetriebnahme", Seite 28 beschrieben,
gestartet werden.
4. Prüfen Sie das ISOMETER® am überwachten Netz, z. B. mit einem dafür geeigneten Widerstand gegen Erde.
Gerätestatus beachten! Das Gerät befindet sich in einem Alarmzustand, bis die erste
Inbetriebnahme abgeschlossen ist.
Inbetriebnahmeschema
Schritt
1. Gerät gemäß Anschlussbild und Gerätedokumentation anschließen.
2. Versorgungsspannung zuschalten.
3. Netzspannung zuschalten.
4. Inbetriebnahme-Assistent durchlaufen.
5. Das ISOMETER® führt einen Selbsttest durch.
6. Funktionsprüfung mit geeignetem Widerstand von Netz nach Erde.
7. Widerstand entfernen.
8. Ggf. Grundeinstellungen anpassen.
9. Das ISOMETER® ist funktionstüchtig und richtig angeschlossen.
6.2 Erstinbetriebnahme
Netzwerkfunktion überprüfen!
Wenn das Gerät in ein Netzwerk integriert ist, muss der Einfluss auf das Netzwerk mit ein- und
ausgeschaltetem Gerät überprüft werden.
Folgen Sie den Anweisungen des Inbetriebnahme-Assistenten auf dem Display.
Inbetriebnahme ISOMETER®
isoRW685W-D_D00178_08_M_XXDE/04.2024
