Anschluss
5.8

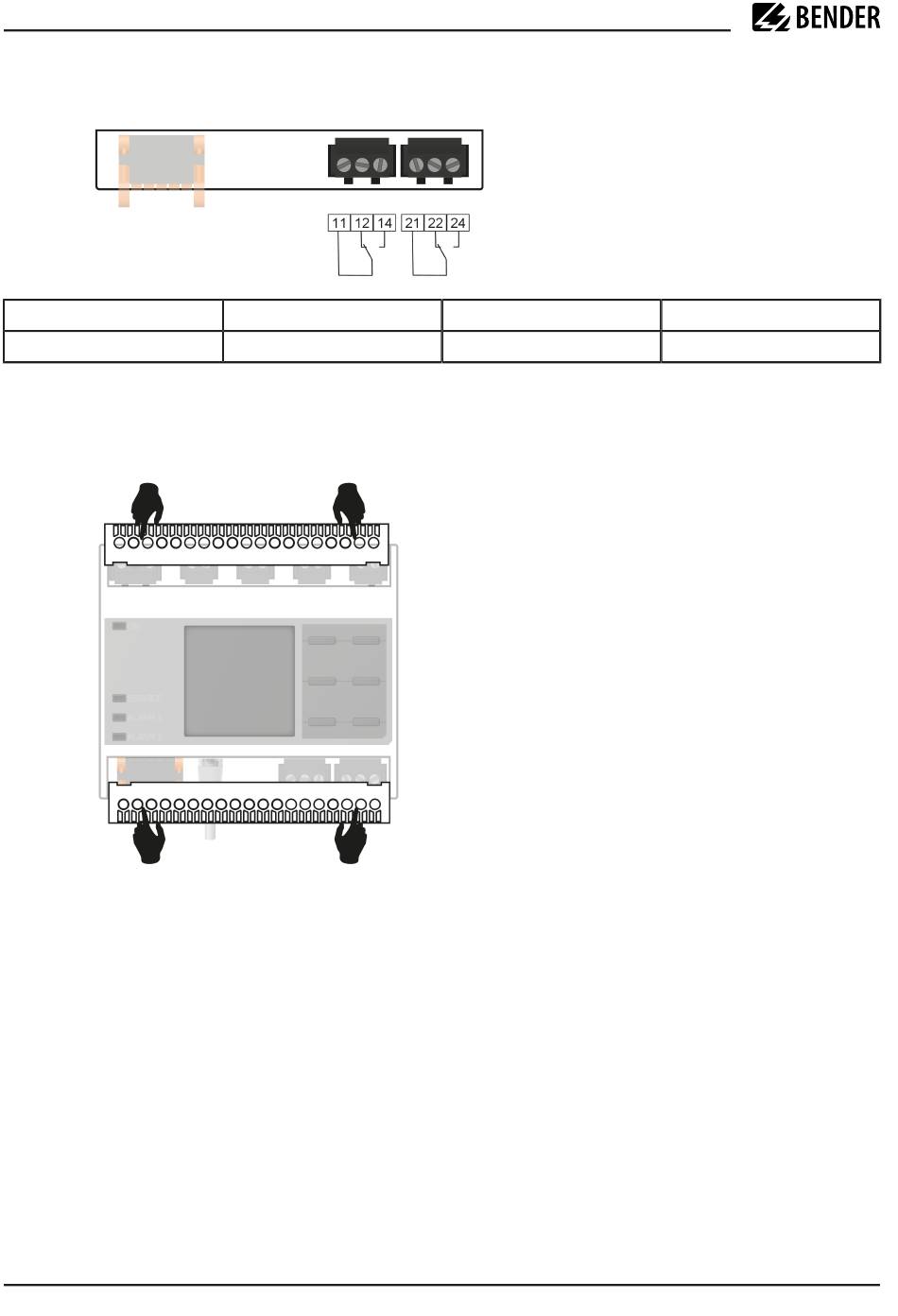

Anschluss der Relais-Schnittstellen 1 und 2
Relais 1
Relais 2
5.9
Klemmenabdeckungen
Klemmenabdeckungen in den Gehäuseaussparungen einrasten.
24
isoRW685W-D_D00178_08_M_XXDE/04.2024
11 gemeinsamer Kontakt
21 gemeinsamer Kontakt
12 Öffner
22 Öffner
14 Schließer
24 Schließer
