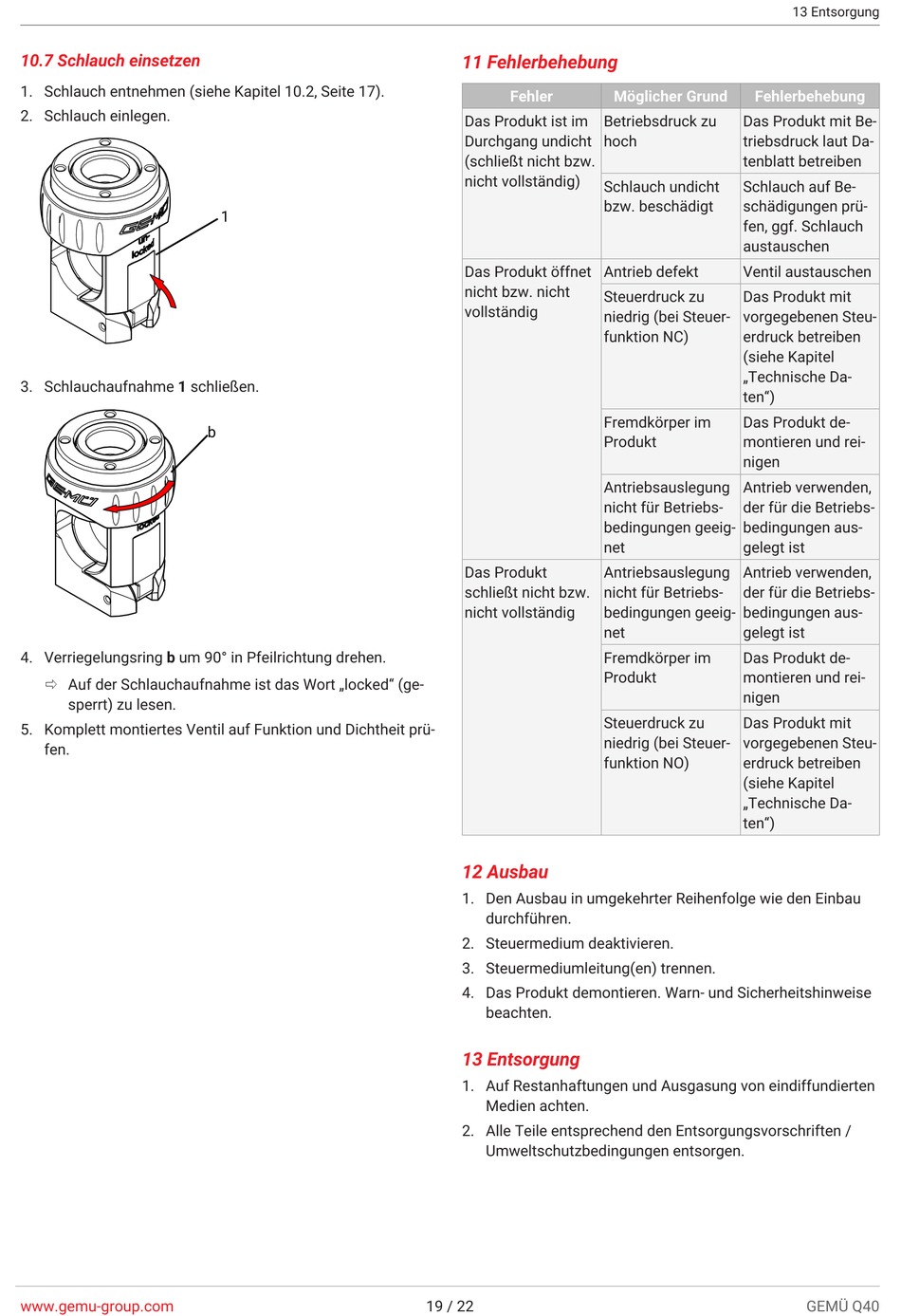

10.7 Schlauch einsetzen
1. Schlauch entnehmen (siehe Kapitel 10.2, Seite 17).
2. Schlauch einlegen.
3. Schlauchaufnahme 1 schließen.
4. Verriegelungsring b um 90° in Pfeilrichtung drehen.
ð Auf der Schlauchaufnahme ist das Wort „locked" (ge-
sperrt) zu lesen.
5. Komplett montiertes Ventil auf Funktion und Dichtheit prü-
fen.
www.gemu-group.com
1
b
11 Fehlerbehebung
Fehler
Das Produkt ist im
Durchgang undicht
(schließt nicht bzw.
nicht vollständig)
Das Produkt öffnet
nicht bzw. nicht
vollständig
Das Produkt
schließt nicht bzw.
nicht vollständig
12 Ausbau
1. Den Ausbau in umgekehrter Reihenfolge wie den Einbau
durchführen.
2. Steuermedium deaktivieren.
3. Steuermediumleitung(en) trennen.
4. Das Produkt demontieren. Warn- und Sicherheitshinweise
beachten.
13 Entsorgung
1. Auf Restanhaftungen und Ausgasung von eindiffundierten
Medien achten.
2. Alle Teile entsprechend den Entsorgungsvorschriften /
Umweltschutzbedingungen entsorgen.
19 / 22
Möglicher Grund
Fehlerbehebung
Betriebsdruck zu
Das Produkt mit Be-
hoch
triebsdruck laut Da-
tenblatt betreiben
Schlauch undicht
Schlauch auf Be-
bzw. beschädigt
schädigungen prü-
fen, ggf. Schlauch
austauschen
Antrieb defekt
Ventil austauschen
Steuerdruck zu
Das Produkt mit
niedrig (bei Steuer-
vorgegebenen Steu-
funktion NC)
erdruck betreiben
(siehe Kapitel
„Technische Da-
ten")
Fremdkörper im
Das Produkt de-
Produkt
montieren und rei-
nigen
Antriebsauslegung
Antrieb verwenden,
nicht für Betriebs-
der für die Betriebs-
bedingungen geeig-
bedingungen aus-
net
gelegt ist
Antriebsauslegung
Antrieb verwenden,
nicht für Betriebs-
der für die Betriebs-
bedingungen geeig-
bedingungen aus-
net
gelegt ist
Fremdkörper im
Das Produkt de-
Produkt
montieren und rei-
nigen
Steuerdruck zu
Das Produkt mit
niedrig (bei Steuer-
vorgegebenen Steu-
funktion NO)
erdruck betreiben
(siehe Kapitel
„Technische Da-
ten")
13 Entsorgung
