Produktbeschreibung: Allgemeine Beschreibung

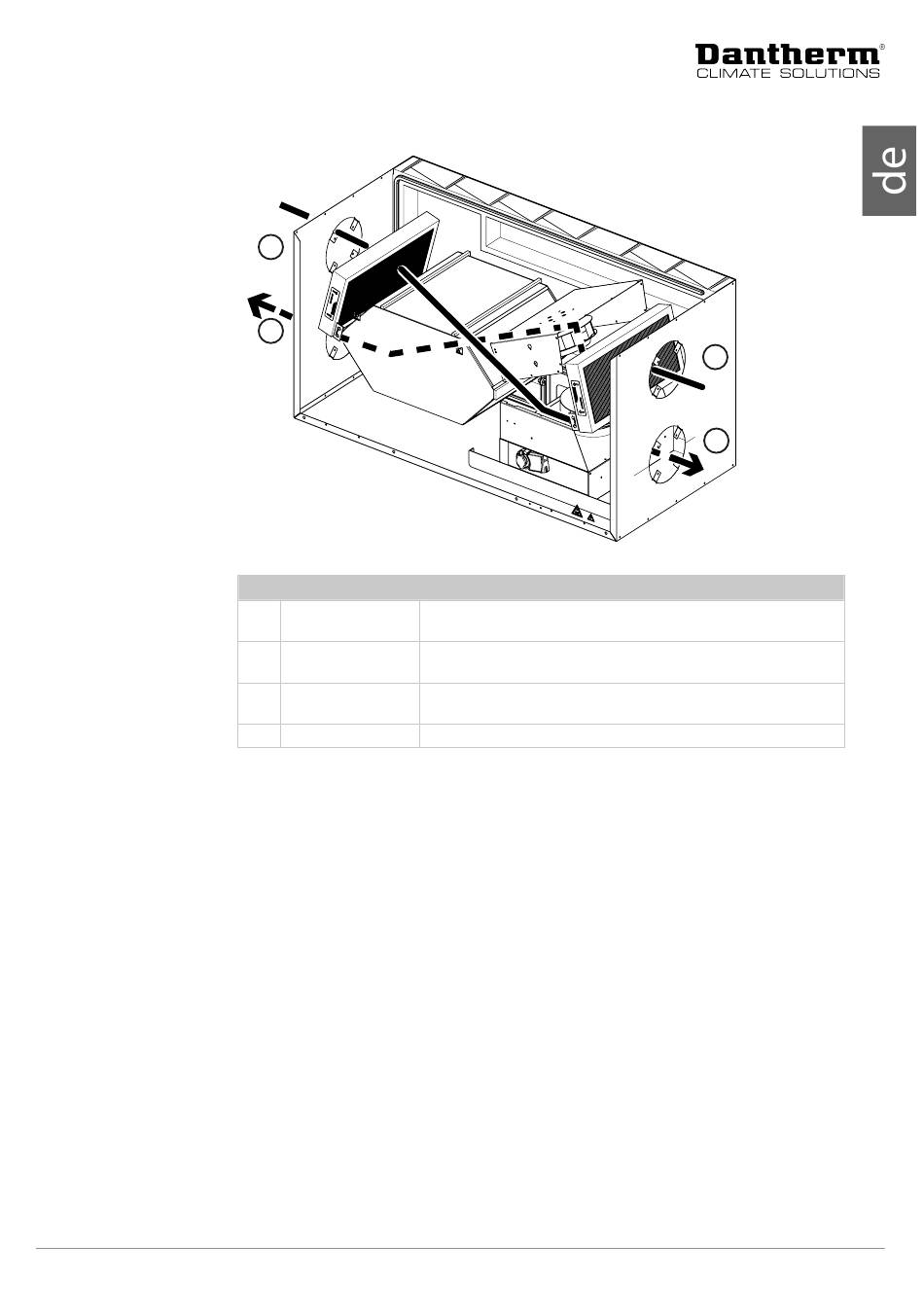

Die folgenden Abbildung zeigt die Luftströme im Gerät.
Luftströme
Abb. 7: Luftströme im HCH5 MKII/HCH8 MKII
Pos. Bezeichnung
1
2
3
4
3
2
Beschreibung
Außenluft (T1) Die Außenluft, die in den Wärmetauscher eintritt, wird von der Ab-
luft (3) aus dem Haus erwärmt.
Zuluft (T2) Die Zuluft ist im Wärmetauscher von der Abluft (3) erwärmt wor-
den und wird in die angeschlossenen Räume geleitet.
Abluft (T3) Die verbrauchte und warme Abluft wird abgesaugt und im Wär-
metauscher zur Erwärmung der Außenluft (1) genutzt.
Fortluft (T4) Die Fortluft wird aus dem Haus geführt.
