Dantherm HCH 5 Kurzanleitung

Dantherm HCH 5 Kurzanleitung

Zuluftventilator
Vorschau ausblenden Andere Handbücher für HCH 5:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

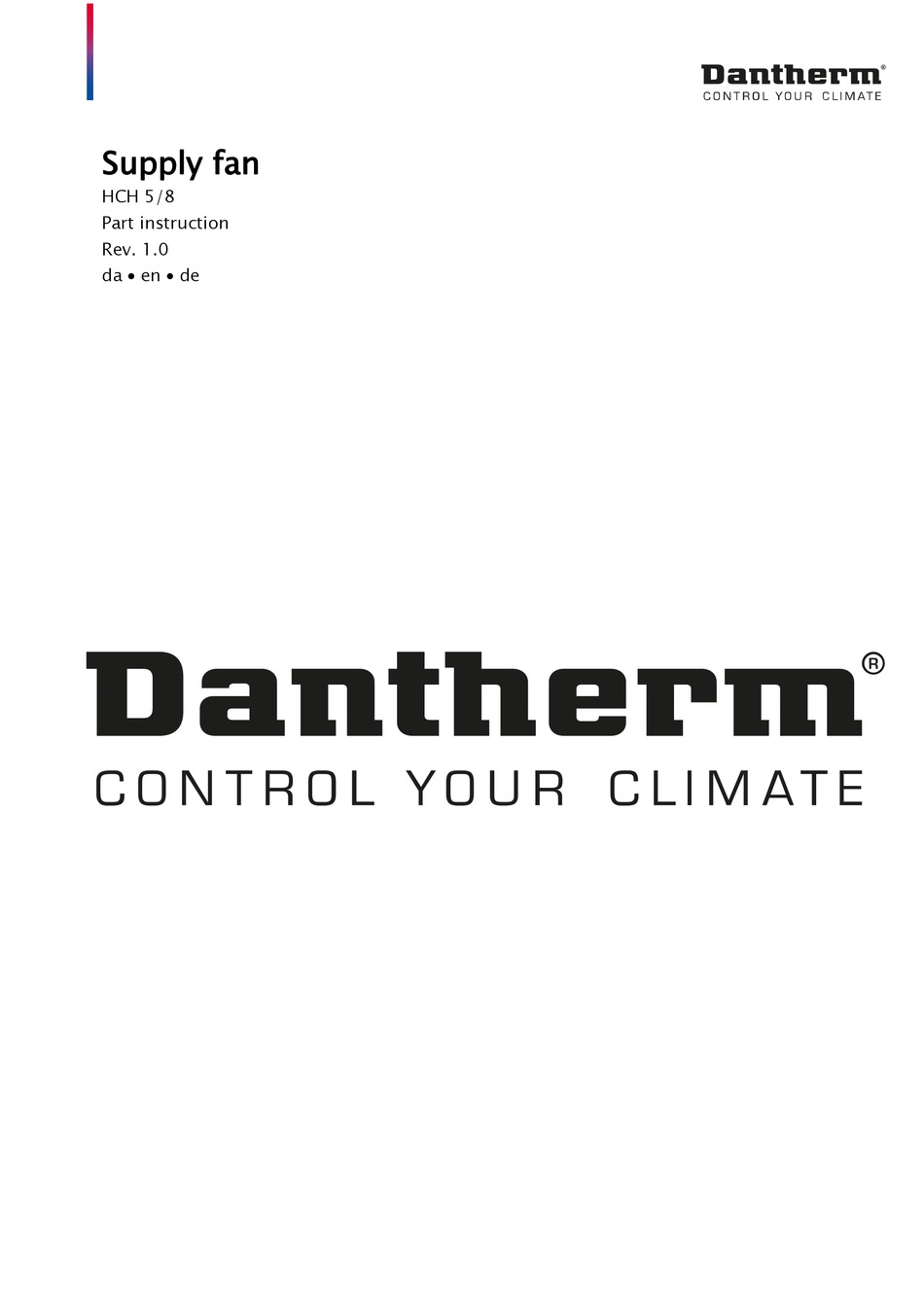

Supply fan
HCH 5/8
Part instruction
Rev. 1.0
da  en  de
1

Werbung

loading

Verwandte Anleitungen für Dantherm HCH 5

Inhaltszusammenfassung für Dantherm HCH 5

  • Seite 1 Supply fan HCH 5/8 Part instruction Rev. 1.0 da  en  de...
  • Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
  • Seite 3 Sådan udskiftes indblæsningsventilatoren Hvornår? Ventilatoren skal kun udskiftes, hvis den er i stykker. Værktøj Sørg for at have følgende værktøj klar inden du begynder:  Torx 20/25 stjerneskruetrækker Vigtigt!  Kun trænet og certificeret personale må udskifte dele  Sluk for al strøm til anlægget før arbejdet påbegyndes ...
  • Seite 4 Sådan udskiftes indblæsningsventilatoren, fortsat Procedure, fortsat Trin Handling Fjern polystyrenfronten Afmonter jordkablerne (placeret lige foran printet) Klip kabelbinderen på ledningssamlingen til højre for printet Træk printet lidt ud. Vær forsigtig og træk ikke hårdt i kabler eller print Afmonter de to ventilatorkabler fra printet Træk forsigtigt ventilatormodulet ud af aggregatet og placer det på...
  • Seite 5 Sådan udskiftes indblæsningsventilatoren, fortsat Procedure, fortsat Trin Handling Før ledningerne igennem og løft ven- tilatoren ud. NB: Gem kabelgennemføringen! Monter den nye ventilator i huset ved at skrue den fast med 4 Torx 20 Før ledningerne ud gennem huset og monter kabelgennemføringen fra trin 10 Strips ledningerne fast igen, så...
  • Seite 6 How to replace the supply fan When? The fan only needs to be replaced if it is faulty. Tools Make sure you have the following tools ready before you begin:  Torx 20/25 screw driver Important!  Only trained and certified personnel is allowed to replace parts ...
  • Seite 7 How to replace the supply fan, continued Procedure, continued Step Action Remove the styrene front Disconnect the earth cables (placed just in front of the print) Cut the cable tie on the wire connection to the right of the print Pull out the print a little bit.
  • Seite 8 How to replace the supply fan, continued Procedure, continued Step Action Lead the cables through and lift out the fan. NB: Save the cable fittings! Install the new fan in the house by screwing it firmly with 4 Torx 20 Lead the wires through the house and mount the wire fittings from step 10 Strips the wires again, so they do not enter the fan during operation Put the supply fan in place in the unit...

  • Seite 9: So Wird Der Zuluftventilator Ausgetauscht

    So wird der Zuluftventilator ausgetauscht Wann? Der Lüfter muss nur ausgetauscht werden, wenn er kaputt ist. Werkzeug Sie benötigen folgendes Werkzeug für diese Aufgabe:  Torx 20/25 Schraubenzieher Wichtig!  Die Teile dürfen ausschließlich von geschultem und zertifiziertem Personal ausge- führt werden.
  • Seite 10 So wird der Zuluftventilator ausgetauscht, fortgesetzt Vorgehensweise, Stufe Handhabung fortgesetzt Entfernen Sie die Polystyrenfrontplatte Remontieren Sie die Erdkabel (vor der Printplatte) Schneiden Sie die Kabelstreifen auf der Kabelsamlung ab (rechts von der Printplatte) Ziehen Sie die Printplatte vorsichtig aus. Bitte Entfernen Sie die Kabel vorsichtig von der Printplatte, und vermeiden Sie bitte, zu hart zu ziehen Entfernen Sie die zwei Lüfterkabel von der Printplatte Ziehen Sie vorsichtig das Lüftungs-...
  • Seite 11 So wird der Zuluftventilator ausgetauscht, fortgesetzt Vorgehensweise, Stufe Handhabung fortgesetzt Bitte führen Sie die Kabel durch und Entfernen Sie den Lüfter. Bemerk: Bitte heben Sie die Kabel- durchführung auf. Um den neuen Lüfter im Gehäuse zu montieren, schrauben Sie ihn mit 4 Torx 20 Schrauben fest Führen Sie die Kabel durch das Gehaüse und montieren Sie die Kabeldurch- führung von Stufe 10...
  • Seite 13 +(0) 121 133 70 infodk@dantherm.com dantherm.no@dantherm.com infose@dantherm.com www.dantherm.com www.dantherm.no www.dantherm.se Dantherm Air Handling (Suzhou) Ltd. Dantherm Limited Dantherm Air Handling Inc. Bldg#9, No.855 Zhu Jiang Rd., 12 Windmill Business Park 110 Corporate Drive, Suite K Suzhou New District, Jiangsu Windmill Road, Clevedon...
  • Seite 14 Dantherm Air Handling A/S Marienlystvej 65 7800 Skive Denmark www.dantherm.com service@dantherm.com...
