Zugsteigerung des Kessels oder Herabsetzung der Abgastemperatur kann deren Zahl reduziert werden.
Unter dem Gusskörper ist die Verbrennungsanlage mit einer Mischanlage situiert (Bild. Nr. 3), die durch
einen Gussrost, die keramischen Platten, Krümmer und die Retorte gebildet wird. Die Brennstoffzufuhr
geschieht aus dem Vorratsbehälter durch einen Schneckenzubringer über die Retorte auf den
Gusseisenrost. Die keramischen Platten regeln das Brennen, senken den Flugstaub, strahlen Wärme in den
Brenner zurück und tragen somit zur perfekten Verbrennung bei.
Unter der Verbrennungskammer ist der Aschenkasten. Neben dem Kessel ist der Brennstoffbunker situiert,
der in die Schneckenzubringeranlage mündet.
Der Abluftventilator ist vor dem Brennstoffbunker situiert und ist an den Brenner angeschlossen.
Der Heizwassereintritt- und –austritt ist im hinteren Kesselteil situiert und ist durch zwei Flansche mit
Außengewinde G 1 1/2´´ für den Anschluss an das Heizsystem durchgeführt. Zwischen dem Kessel und dem
Flansch gibt es eine Dichtung aus dem Temafast Ø 60 x 48 x 2 mm Die Ableitung mit dem Gewinde
G 1/2´´ dient zur Installierung des Ablasshahns. Im hinteren Kesselteil oben ist der Rauchaufsatz für die
Rauchgasabführung aus dem Schornstein.
Alle Teile (Kesselkörper, Untersatz) sind durch eine gesundheitsunschädliche Mineralisolierung isoliert, die
die Verluste durch Wärmeübertragung in die Umgebung senkt.
Der Kesselmantel ist durch eine qualitative Komaxitaufspritzung farbig aufbereitet.
Der Kessel wird in linker oder rechter Ausführung hergestellt.

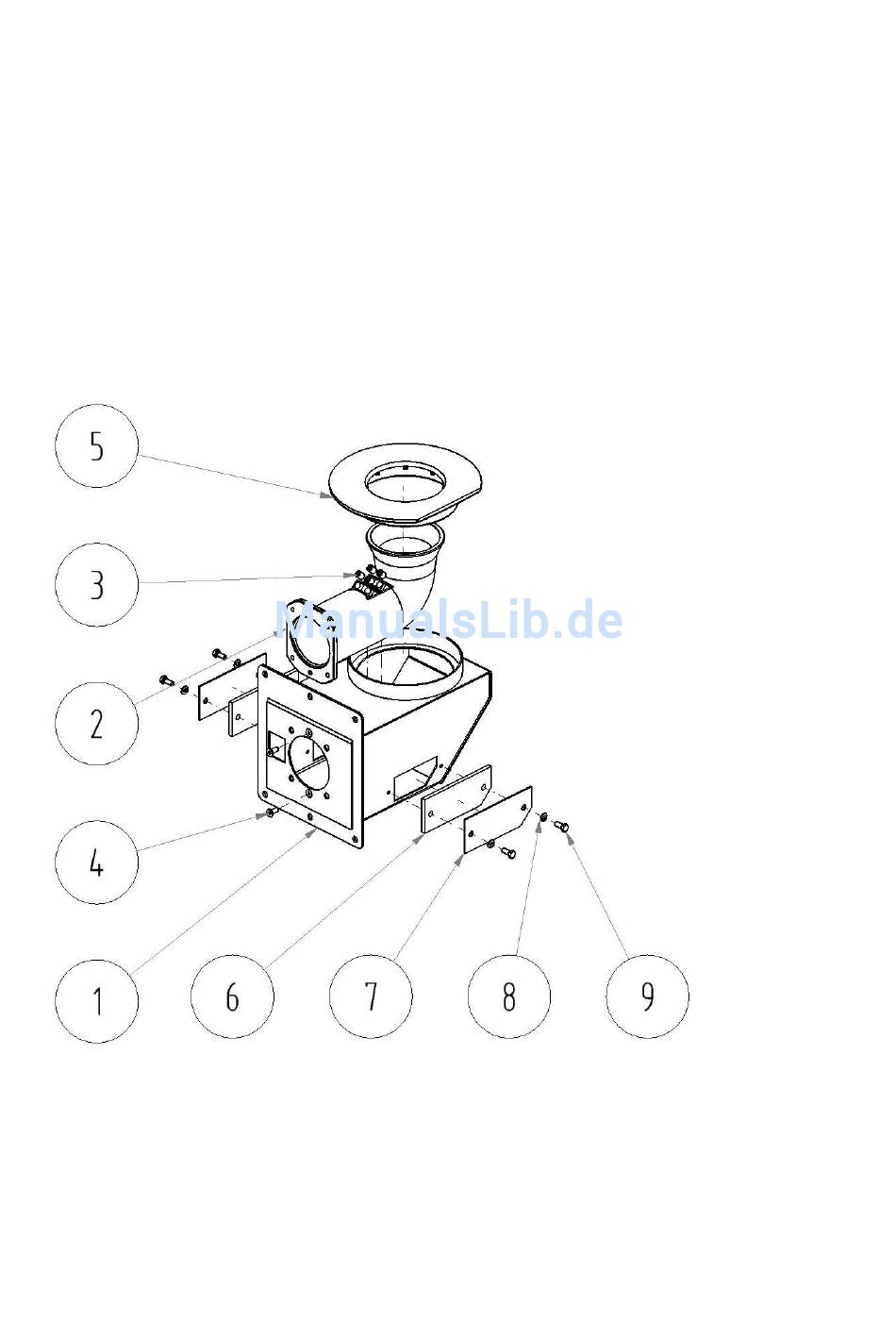

Bild Nr. 3
Brenner mit Mischanlage
7
1 – Mischanlage
2 – Retorte
3 – Stellschraube mit Innensechskant
M12 x 16
4 – Schraube mit Gesenkkopf und
Innensechskant M8 x 20
5 – Gussrost (großer Durchmesser)
6 – Dichtung
7 – Deckel
8 – Unterlegscheibe 8,4
9 – Schraube M8 x 20
