Im Falle, dass es nicht möglich ist, den Kessel mit dem Kesseluntersatz im zusammengebauten Zustand in
das Kesselhaus zu situieren, ist volgenderweise zu verfahren (siehe Bild. nr. 6):
•
Durch das Abschrauben der Muttern M10 und den Unterlegscheiben den Schweißteil des Bogens mit
der Dichtung ausbauen.
•
Die Muttern M8 mit den Unterlegscheiben, die den Körper mit dem Kesseluntersatz verknüpfen,
abschrauben. Bei der Kesselversion 15 kW den Körper mit Hilfe der Schraube M6 x 16 und den
Unterlegscheiben von der Distanzplatte abschrauben.
•
Den Kesselkörper abnehmen.
•
Den Körper und den Kesseluntersatz von dem alten Kesselkitt reinigen.
•
Auf diese Art und Weise vorbereiteten Kesseluntersatz im Kesselhaus situieren.
•
Auf den Kesseluntersatz den Kessselkitt auftragen und den Kesselkörper ausrichten. Wichtig ist die
Dichtheit des Untersatzes mit dem Kesselkörper.
•
Dann den Schweißteil des Bogens mit der Dichtung aufschrauben.
•
Den Körper zum Untersatz mit Hilfe der Muttern M8 aufschrauben. Bei der Kesselversion 15 kW den
Kesselkörper zur Distanzplatte mit Hilfe der Schraube M6 x 16 aufschrauben.
1 – Kesseluntersatz mit Brenner
2 – Kesselkörper mit Rauchabsatz
3 – Unterlegscheibe 8,4
4 – Mutter M8
5 – Dichtung 60x48x2
6 – Schweißteil des Bogens

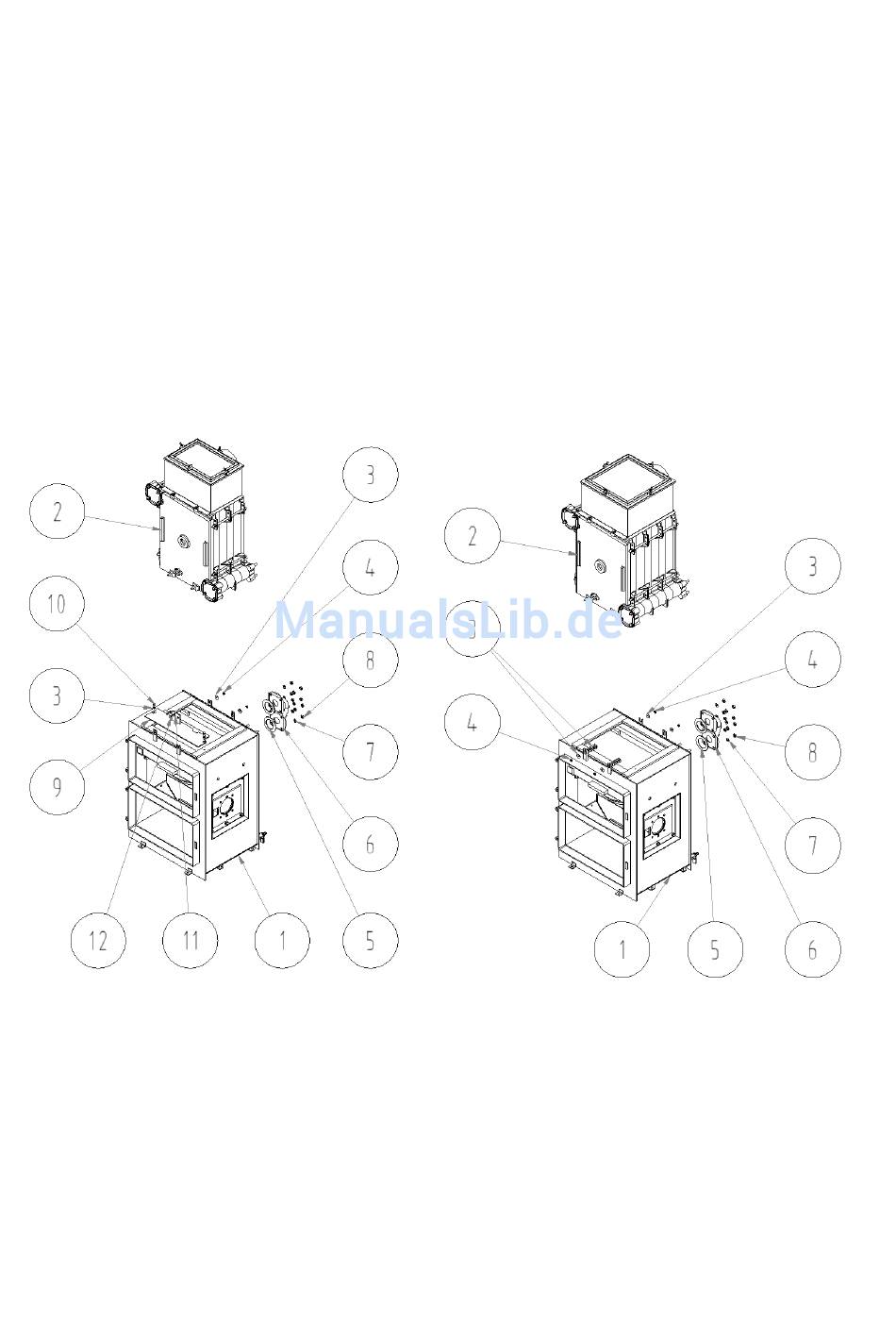

Bild. Nr. 6 Ausbau des Kesseluntersatzes und des Kesslkörpers
7 – Unterlegscheibe 10,5
8 – Mutter M10
9 – Distanzplatte
10 – Schraube M8x16
11 – Unterlegscheibe 6,4
12 – Schraube M6x16
