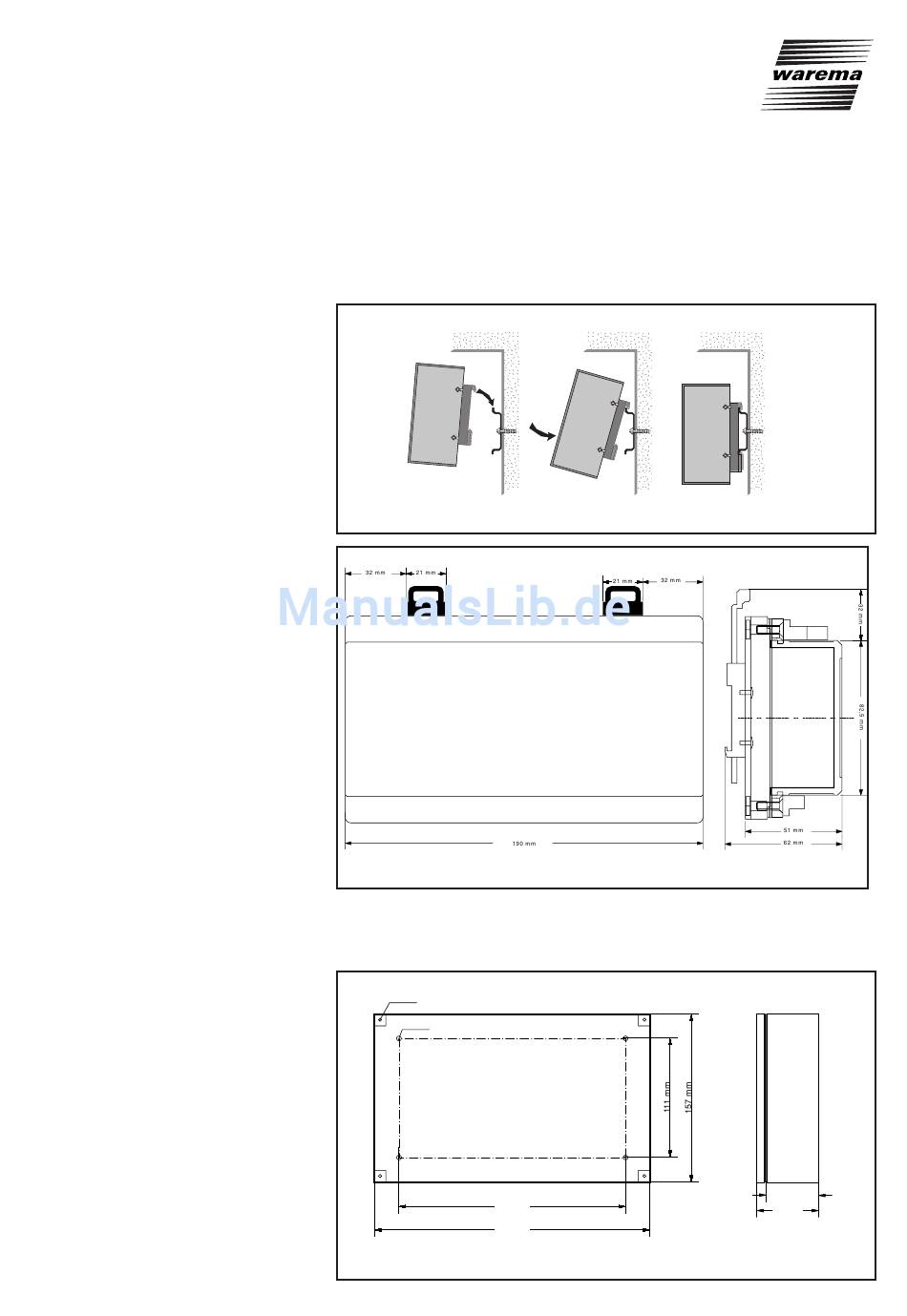

2. Montage
Aufputzmontage
6850284d•816175•791800•24.06.2003
Wird das Gerät in einem Verteilerschrank montiert, muß in der Abdeckung
(Berührungsschutz) ein Ausschnitt von 191 x 84 mm hergestellt werden.
Bringen Sie nach Abschluß der Montage- und Anschlußarbeiten die Abdek-
kung wieder ordnungsgemäß an. Die QUATRONIC wird durch einfaches
Aufclipsen auf die Hutschiene montiert (siehe Abb. unten).
Montage auf symmetrischer Hutschiene 35 mm Breite nach DIN EN 50022
Abmessungen Quatronic dialog im Gehäuse für Verteilereinbau
Wird das Gerät an einer Wand montiert, beachten Sie bitte die Abstände der
Montagebohrungen (siehe Abb. unten).
M 3
Ø 4,5 mm
211 mm
257 mm
Abmessungen Quatronic dialog im Aufputzgehäuse
49 mm
58 mm
