⇒ An Klemme X5:17 der QUATRONIC dialog muß ein Photogeber ange-
schlossen sein, ansonsten hat die Photoautomatik keine Funktion.
⇒ Die Photodiode 1 (Abb. unten) steuert die Dämmerungsautomatik. Aus
diesem Grund ist der Geber so zu montieren, daß diese Photodiode nachts
nicht durch Staßen- oder Gartenbeleuchtung oder sonstiges Fremdlicht
(z.B. Taschenlampen beeinflußt werden kann.

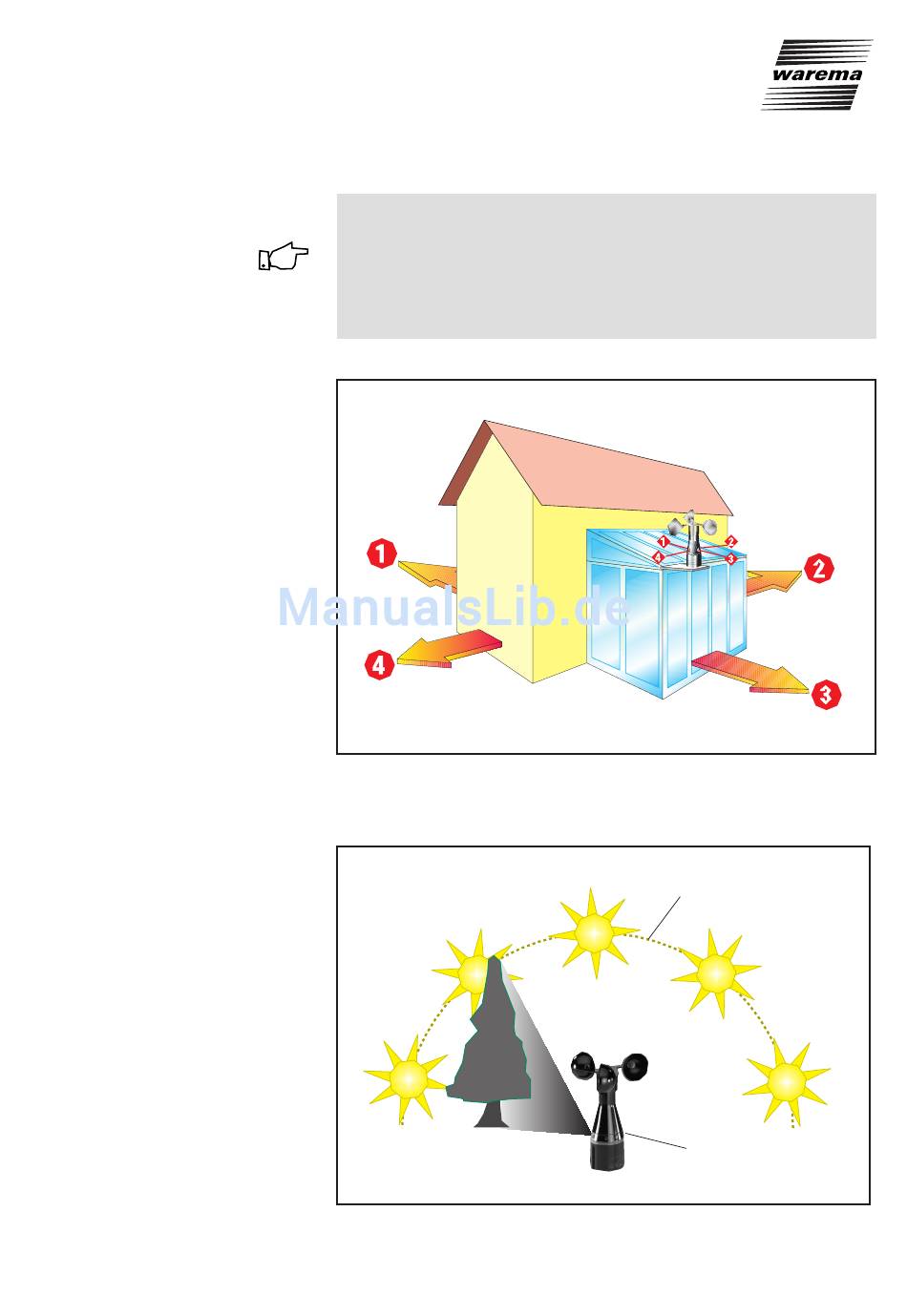

Ausrichtung der einzelnen Photodioden (1 bis 4)
Der Geber darf nicht durch Bäume, Gebäude usw. verschattet werden, da es
sonst zu Fehlfunktionen bei der Sonnenauswertung kommt (Tagesverlauf der
Sonne beachten.)
Pflanzen oder Gebäude können im Tagesverlauf den Meßwertgeber „Photo" verschatten
Sonnenstand ändert
sich im Tagesverlauf
Meßwertgeber
