WAREMA Quatronic dialog Installationsanleitung Seite 25

Quatronic dialog
4. Anschlußpläne

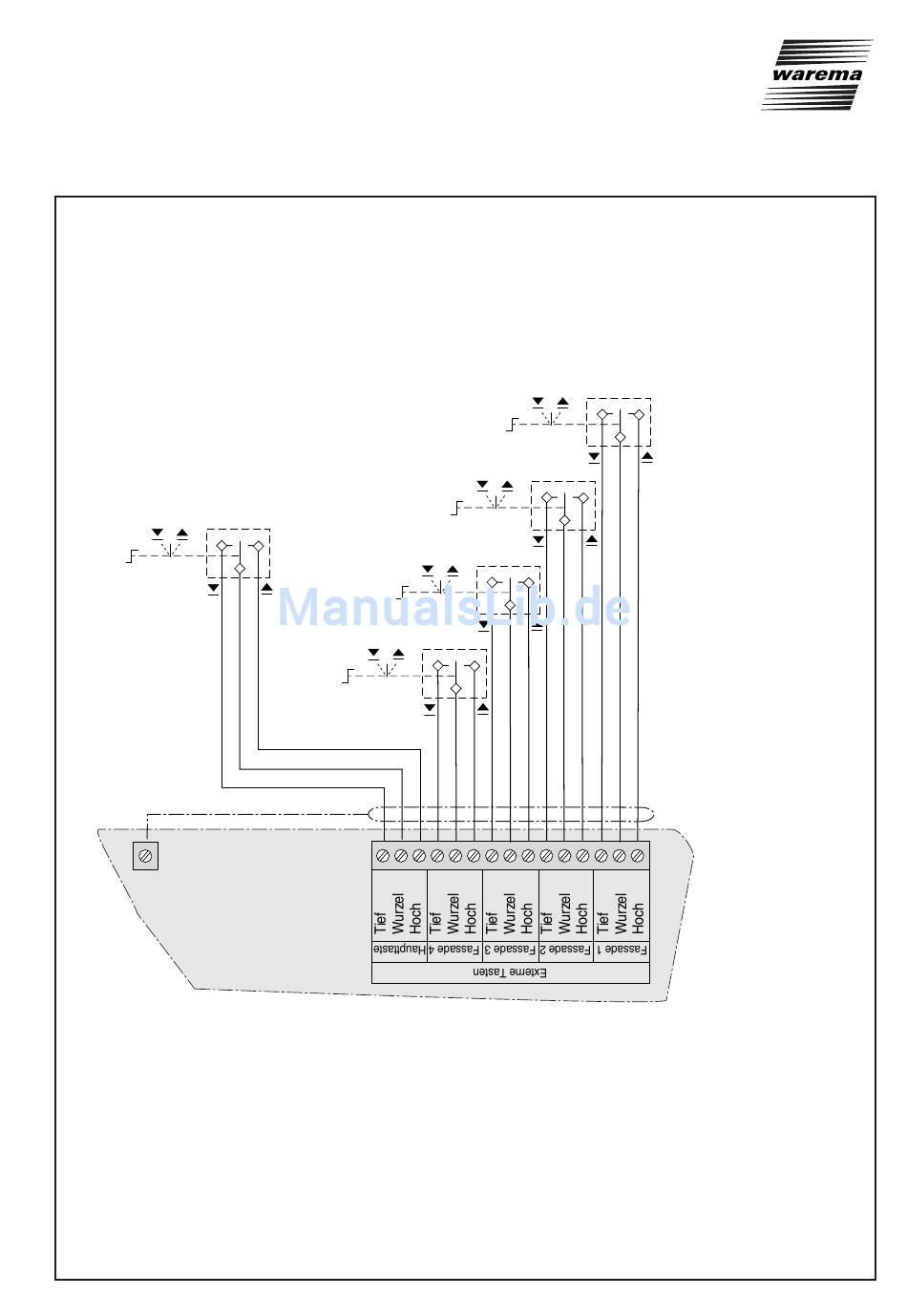

Anschluß der externen Taster und des Zentralschalters.
Als Zentralschalter können
je nach Anwendungsfall Rastschalter
oder Schlüsselschalter verwendet werden
0
1
Zentral-
schalter
X8
6850284d•816175•791800•24.06.2003
2
P
Fassade 3
0
Fassade 4
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
0
1
Fassade 1
0
1
2
P
Fassade 2
0
1
2
P
1
2
P
2
P
Als Fassadenschalter dürfen nur Taster
eingesetzt werden.
Tasterleitungen: JY(St)Y 2x2x0,8mmø
Alternativ bei Einsatz des Wipp-
tableaus: JY(St)Y 6x2x0,8mmø
X3
